Mitsubishi Lancer (2007-2018) – skrzynka bezpieczników
Mitsubishi Lancer (2007-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mitsubishi Lancer to bezpiecznik 13 w skrzynce bezpiecznikowej komory silnika.

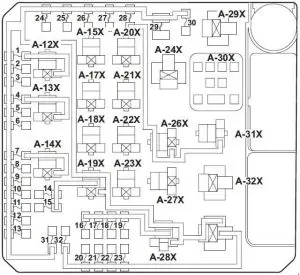

Skrzynka bezpieczników w komorze silnika
![](https://autobezpieczniki.pl/wp-content/uploads/2020/09/Mitsubishi-Lancer-2007-2017-–-skrzynka-bezpiecznikow.jpg)
Nr | Ampery [A] | Opis |
1 | 15 | Przekaźnik świateł przeciwmgielnych. |
2 | 7.5 | Moduł sterujący silnika |
3 | 20 | Czujnik prędkości kół pasowych <CVT>;
Moduł sterujący mostu pędnego <CVT>. |
4 | 10 | Przekaźnik klaksonu i klaksonu |
5 | 7.5 | Generator |
6 | 20 | Spryskiwacz reflektorów |
7 | 10 | Zespół sprężarki klimatyzacji i przekaźnik sprzęgła sprężarki klimatyzacji. |
8 | 15 | ETV/wentylator chłodnicy oleju
(Twin Clutch SST); (z wyjątkiem pojazdów z turbosprężarką); ETV (pojazdy z turbosprężarką). |
9 | 20 | Alarm bezpieczeństwa |
10 | 15 | Odmrażacz wycieraczek |
11 | – | – |
12 | 30 | Brama mocy |
13 | 10 | Przekaźnik świateł do jazdy dziennej i
światła do jazdy dziennej. |
14 | 10 | Montaż reflektora (wysoki: lewy) |
15 | 10 | Montaż reflektora (wysoki: prawy) |
16 | 20 | Reflektor (światło mijania/drogowe) (lewy) |
17 | 20 | Reflektor (światło mijania/drogowe) (prawy) |
18 | 10 | Zespół reflektora (niski: lewy) |
19 | 10 | Montaż reflektora (niski: prawy) |
20 | 10 | ENG/POWER
(z wyjątkiem pojazdów z turbosprężarką); I/C SPRAY (pojazdy z turbosprężarką). |
21 | 10 | Cewka zapłonowa nr 1 do 4 |
22 | 20 | Centralny podgrzewany czujnik tlenu
w rurze wydechowej; Moduł sterujący silnika; Zawór kontrolny oleju silnikowego; Elektromagnes oczyszczania spalin; Solenoid wentylacji emisji par; Wtryskiwacz nr 1 do 4; Czujnik przepływu powietrza; Podgrzewany czujnik tlenu i czujnik prędkości pojazdu <M/T>. |
25 | Nagrzewnica przewodu paliwowego | |
23 | 15 | Moduł pompy paliwa
(z wyjątkiem pojazdów z turbosprężarką). |
20 | Moduł pompy paliwa
(pojazdy z turbosprężarką). |
|
24 | 30 | Rozrusznik |
25 | 40 | Sterowanie podnośnikiem zaworów
(z wyjątkiem pojazdów z turbosprężarką). |
26 | 40 | Sterownik ABS |
27 | 30 | Sterownik ABS |
28 | 30 | Silnik wentylatora skraplacza;
Przekaźnik wentylatora skraplacza i przekaźnik sterujący wentylatorem. |
29 | 40 | Silnik wentylatora chłodnicy i
przekaźnik wentylatora chłodnicy |
30 | 30 | IOD, bezpiecznik nr 7 do 9 w
kabinie pasażerskiej. |
31 | 30 | Wzmacniacz dźwięku |
32 | 30 | Diesel |
Nr |
Przekaźniki | |
A-11X | Przekaźnik świateł przeciwmgielnych | |
A-12X | Przekaźnik klaksonowy | |
A-13X | Przekaźnik sprzęgła sprężarki klimatyzacji | |
A-14X | – | |
A-15X | Przekaźnik sterujący CVT | |
A-16X | – | |
A-17X | Przekaźnik reflektorów (wysoki) | |
A-18X | Przekaźnik silnika sterującego
siłownika przepustnicy. |
|
A-19X | – | |
A-20X | Przekaźnik świateł do jazdy dziennej | |
A-21X | Przekaźnik wtryskiwacza | |
A-22X | – | |
A-23X | Przekaźnik wentylatora skraplacza | |
A-24X | Przekaźnik sterujący | |
A-25X | Przekaźnik reflektorów (niski) | |
A-26X | Przekaźnik wentylatora chłodnicy | |
A-27X | – | |
A-28X | Przekaźnik sterowania wentylatorem | |
A-29X | – | |
A-30X | Przekaźnik MFI |
Skrzynka bezpieczników nad akumulatorem
![](https://autobezpieczniki.pl/wp-content/uploads/2020/09/Mitsubishi-Lancer-2007-2017-–-skrzynka-bezpiecznikow-2.jpg)
Nr | Ampery [A] | Opis |
33 | 120 | Element topikowy nr 37;
Element topikowy nr 34 do 36. |
34 | 80 | Bezpiecznik nr 2, 4, 5, 10, 11,12, 14, 15,
17, 18, 20 i 25 w kabinie pasażerskiej. |
35 | 80 | – |
36 | 120 | Bezpiecznik nr 1 do 32 w komorze silnika;
Przekaźnik reflektorów (wysoki); Przekaźnik reflektorów (niski); Przekaźnik MFI. |
37 | 80 | Element topikowy nr 1 i 21, 3, 6, 13,
16, 19 i 22 w kabinie pasażerskiej oraz ETACS-ECU (przekaźnik ACC 2 i przekaźnik dmuchawy). |
Blok bezpieczników tablicy rozdzielczej
![Mitsubishi Lancer - schemat skrzynki bezpieczników - tablica przyrządów](https://autobezpieczniki.pl/wp-content/uploads/2020/09/Mitsubishi-Lancer-schemat-skrzynki-bezpiecznikow-tablica-przyrzadow.webp)
Nr | Ampery [A] | Opis |
1 | 30 | Silnik dmuchawy |
2 | 15 | Światła stopu (światła hamowania);
ETACS-ECU; Wysoko zamontowane światło stopu; Tylne światło zespolone i zespół przełącznika zmiany biegów. |
3 | 10 | Tylne światło przeciwmgielne |
4 | 30 | ETACS-ECU;
Silnik spryskiwacza; Silnik wycieraczek szyby przedniej. |
5 | 10 | Złącze łącza danych |
6 | 20 | ETACS-ECU;
Siłownik zamka przednich drzwi; Siłownik i przełącznik pokrywy bagażnika oraz siłownik zamka tylnych drzwi. |
7 | 15 | Jednostka nawigacji audiowizualnej;
Jednostka CAN box; Jednostka panelu środkowego; Moduł głośnomówiący; Radio; Odtwarzacz CD i zmieniarka CD; Wyświetlacz tylny; Tuner radia satelitarnego. |
8 | 7.5 | Sterownik klimatyzacji;
Przełącznik kolumnowy; Licznik kombinacji; Sterownik ETACS; Wyłącznik przypomnienia o kluczyku; Sterownik KOS; Przekaźnik podnośnika szyb; Bezprzewodowy moduł sterujący i moduł anteny odbiornika <pojazdy bez KOS>. |
9 | 15 | Jednostka nawigacji audiowizualnej;
Jednostka centralna; Licznik kombinacji i przełącznik przypomnienia o kluczyku. |
10 | 15 | Sterownik ETACS;
Migacz ostrzegawczy. |
11 | 15 | Wycieraczka tylnej szyby |
12 | 7.5 | Panel sterowania klimatyzacji;
Sterownik klimatyzacji; przekaźnik sterujący CVT; Sterownik ABS; jednostka panelu środkowego; przełącznik kolumny; licznik kombinacji; przekaźnik podgrzewanego siedzenia; Sterownik KOS; przekaźnik odmgławiania tylnej szyby; zespół przełączników zmiany biegów; Sterownik SRS; Zespół silnika szyberdachu; Bezprzewodowy moduł sterujący i moduł anteny odbiornika <pojazdy z KOS>. |
13 | 15 | Gniazdo akcesoriów (przednie) i zapalniczka |
14 | 10 | Obwód wyłącznika zapłonu |
15 | 20 | Zespół silnika szyberdachu |
16 | 10 | Jednostka nawigacji audiowizualnej;
Moduł CAN; Zestaw lusterek bocznych; Radio i odtwarzacz CD lub zmieniarka CD; Wyświetlacz tylny i zdalnie sterowany przełącznik lusterka, |
17 | 10 | Klasyfikacja pasażerów – sterownik |
18 | 7.5 | Jednostka nawigacji audiowizualnej;
Przełącznik świateł cofania <M/T>; Moduł sterujący mostu pędnego <CVT>; Sterownik SRS; Przełącznik zakresu transmisji <CVT>. |
19 | 15 | Gniazdo akcesoriów (tylna konsola podłogowa) |
20 | 30 | Silnik szyby przedniej (prawy);
Wyłącznik główny szyby i silnik szyby tylnej. |
21 | 30 | Odmgławiacz tylnej szyby |
22 | 7.5 | Montaż lusterek bocznych |
23 | 15 | Gniazdo zasilania 115 V. |
24 | 20 25 |
Fotele elektryczne |
25 | 30 | Podgrzewane siedzenie |
Nr | Przekaźniki | |
R1 | Silnik dmuchawy |
