Mitsubishi Lancer (2000-2007) – skrzynka bezpieczników

Mitsubishi Lancer (2000-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mitsubishi Lancer (2000-2007) to bezpiecznik 11 w skrzynce bezpiecznikowej komory silnika.

Bezpiecznik komory silnika i skrzynka przekaźników

Mitsubishi Lancer – schemat skrzynki bezpieczników – komora silnika
Nr Amp [A] Opis
1 60 Bezpiecznik nr 15, 16, 19, 20

(w bloku połączeniowym) obwód.

2 50 Kontroler wentylatora
3 60 Sterownik ABS
4 40 Obwód wyłącznika zapłonu
5 30 Główny wyłącznik podnośnika szyb i

pomocniczy włącznik podnośnika szyb.

6 15 Przednie światło przeciwmgielne;

Kontrolka przedniego światła przeciwmgielnego;

Przekaźnik przedniego światła przeciwmgielnego i

zapasowe złącze

(do przedniego światła przeciwmgielnego).

7 10 Przekaźnik klaksonowy i klakson
8 20 Czujnik przepływu powietrza filtra powietrza;

Czujnik położenia wałka rozrządu;

Elektrozawór spalin (układ EGR);

Elektrozawór spalin (układ kontroli przedmuchu);

Silnik – A /T – sterownik;

Sterownik silnika;

Sonda lambda sterująca silnikiem;

Przekaźnik sterujący silnika;

Korba silnika czujnik kąta;

Przekaźnik sterujący wentylatora;

Wtryskiwacz paliwa;

Przekaźnik cewki zapłonowej;

Immobilizer – sterownik;

Serwomechanizm sterujący prędkością

biegu jałowego korpusu przepustnicy.

9 10 Sprężarka klimatyzacji
10 15 Sterownik ABS;

Silnik-A/T-ECU;

Górne światło stopu i

tylna lampa zespolona.

11 15 Gniazdo akcesoriów
12 7.5 Alternator
13 10 Sterownik ETACS;

Przednia lampa kierunkowskazu;

Tylna lampa zespolona;

Boczna lampa kierunkowskazu i

lampa kierunkowskazu.

14 20 Zespół elektromagnetycznego zaworu

sterującego klimatyzacji i silnika A/T-ECU.

15 15 Pompa paliwowa
16 10 Reflektor (prawy)
17 10 Reflektor (lewy) i

lampka kontrolna świateł drogowych.

18 10 Reflektor (prawy)
19 10 Reflektor (lewy),

Zespół reflektorów i

przełącznik poziomowania reflektorów.

20 7.5 Sterownik klimatyzacji;

Lampka oświetlenia popielniczki;

Lampka oświetlenia zapalniczki;

Licznik kombinacji;

Włącznik świateł przeciwmgielnych;

Kierunkowskaz przedni;

Wyłącznik świateł awaryjnych;

Zespół reflektorów (prawy);

Przełącznik poziomowania reflektorów;

Włącznik podgrzewanego siedzenia;

Sterownik ogrzewania;

Prawo jazdy lampa płytowa;

Tylna lampa zespolona;

​​Reostat;

Lampa kierunkowskazów bocznych i

złącze zapasowe (do audio).

21 7.5 Licznik zespolony;

Zespół reflektorów (lewy);

Oświetlenie tablicy rejestracyjnej;

Światło pozycyjne (lewe) i

tylne światło zespolone (lewe).

22 10 Miernik kombinowany;

Przełącznik kolumnowy;

Sterownik ETACS i przedni sterownik.

23 10 Zegar;

Sterownik ETACS i

zapasowe złącze (dla audio).

24
25 20 Zespół podgrzewanego siedzenia i

przełącznik podgrzewanego siedzenia.

26 100 <4G1> 120 <4G6> Akumulator;

Topik nr 1,2, 3, 4, 5;

Bezpiecznik nr 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22

(skrzynka przekaźników) i przedni sterownik.

Przekaźniki
A-04X Przekaźnik przednich świateł przeciwmgielnych
A-05X Przekaźnik klaksonowy
A-06X
A-07X
A-08X
A-09X Przekaźnik sterowania wentylatorem
A-10X Przedni ECU
A-11X Przedni ECU
Mitsubishi Lancer – schemat skrzynki bezpieczników – komora silnika
Nr Przekaźniki
B-10X Złącze wykrywania prędkości silnika
B-11X
B-12X
B-13X
B-14X Przekaźnik cewki zapłonowej
B-15X Przekaźnik sterujący A/T
B-16X Przekaźnik sterowania silnikiem
B-17X Przekaźnik sprężarki klimatyzacji

Panel bezpieczników tablicy rozdzielczej

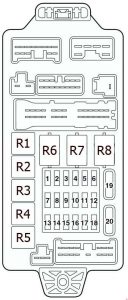

Mitsubishi Lancer – schemat skrzynki bezpieczników – tablica przyrządów
Nr Amp [A] Opis
1 10 Kondensator i cewka zapłonowa
2 7.5 Lampka ostrzegawcza ABS;

Lampka ostrzegawcza hamulców;

Lampka ostrzegawcza ładowania;

Lampka kontrolna silnika;

Przełącznik kolumnowy;

Licznik zespolony;

Sterownik ETACS;

Lampka ostrzegawcza niskiego poziomu paliwa,

Lampka ostrzegawcza ciśnienia oleju,

Lampka ostrzegawcza poduszki powietrznej SRS,

Sterownik SRS;

Czujnik prędkości pojazdu.

3 7.5 Przekaźnik sterujący A/T;

Licznik zespolony;

Silnik-A/T-ECU;

Sterownik ETACS;

Czujnik prędkości wału wejściowego;

Czujnik prędkości wału wyjściowego;

Tylna lampa zespolona;

SRS-ECU.

4
5 7.5 Przekaźnik sprężarki klimatyzacji;

Sterownik Klimatyzacji;

Przekaźnik dmuchawy;

Przekaźnik odmgławiania tylnej szyby;

Przedni sterownik;

Przekaźnik podgrzewanego siedzenia,

Jednostka sterująca nagrzewnicy;

Silnik sterujący przepustnicą wyboru

powietrza zewnętrznego/wewnętrznego

6 7.5 Zdalnie sterowane lustro
7 20 Przedni sterownik i

silnik wycieraczek szyby przedniej.

8 7.5 Silnik-A / T-ECU;

Sterownik silnika;

Przekaźnik pompy paliwa (1) i

przekaźnik pompy paliwa (2).

9 15 Zapalniczka
10
11 7.5 Dodatkowe gniazdo przekaźnika i

zdalnie sterowane lustro.

12 7.5 Sterownik ABS
13
14 15 Sterownik ETACS i silnik wycieraczki tylnej
15 15 Złącze diagnostyczne
16 10 Tylne światło przeciwmgielne;

Lampka kontrolna tylnego światła przeciwmgielnego i

przekaźnik tylnego światła przeciwmgielnego.

17
18
19 30 Sterownik klimatyzacji;

Silnik dmuchawy;

Sterownik nagrzewnicy i rezystor.

20 30 Odmgławiacz tylnej szyby
Przekaźniki
1 Przekaźnik pompy paliwa (1)
2 Podgrzewany przekaźnik siedzenia
3 Przekaźnik pompy paliwa (2)
4 Przekaźnik gniazda akcesoriów
5 Przekaźnik tylnych świateł przeciwmgielnych
6 Przekaźnik okna elektrycznego
7 Przekaźnik dmuchawy
8 Przekaźnik odmgławiacza tylnej szyby
