Mitsubishi Eclipse 4G (2006-2012) – skrzynka bezpieczników

Mitsubishi Eclipse 4G (2006-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mitsubishi Eclipse 4G (2006-2012) to bezpiecznik 16 w skrzynce bezpiecznikowej komory silnika.

Panel bezpieczników tablicy rozdzielczej

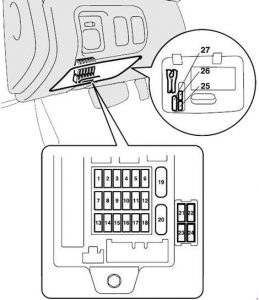

Skrzynka bezpieczników w kabinie pasażerskiej znajduje się przed siedzeniem kierowcy w położeniu pokazanym na rysunku.

Mitsubishi Eclipse 4G – schemat skrzynki bezpieczników – tablica przyrządów
Nr
Opis
Ampery [A]
1 Cewka zapłonowa 10
2 Wskaźnik 7.5
3 Światła zapasowe 7.5
4 Elektryczny składany dach 7.5
5 Przekaźnik 7.5
6 Podgrzewacz lusterek bocznych 7.5
7 Nieużywany
8 Kontrola silnika 7.5
9 Nieużywany
10 Nieużywany
11 Zewnętrzne lusterka wsteczne 7.5
12 Kontrola silnika 7.5
13 Nieużywany
14 Wycieraczka tylnej szyby 15
15 Elektryczne zamki do drzwi 15
16 Gniazdo zasilania 15
17 Nieużywany
18 Nieużywany
19 Podgrzewacz 30
20 Odmgławiacz tylnej szyby 30
21 Szyberdach 20
22 Nieużywany
23 Elektryczne sterowanie szybami 7.5
24 Elektryczny składany dach 15
25 Zapasowy bezpiecznik 20
26 Zapasowy bezpiecznik 30
27 Zapasowy bezpiecznik 30

Skrzynka bezpieczników komory silnika (lokalizacja)

Mitsubishi Eclipse 4G – schemat skrzynki bezpieczników – komora silnika (lokalizacja)

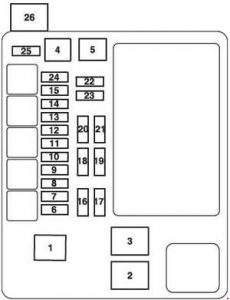

Skrzynka bezpieczników w komorze silnika

Mitsubishi Eclipse 4G – schemat skrzynki bezpieczników – komora silnika
Nr
Opis
Ampery [A]
1 Bezpiecznik (+ B) 80
2 Silnik wentylatora chłodnicy 30 * 2 50 * 3
3 System antywłamaniowy 60
4 Stacyjka 40
5 Sterowanie szybą elektryczną 30
6 Przednie światła przeciwmgielne 15
7 Podgrzewane siedzenie 20
8 Klakson 15
9 Kontrola silnika 20
10 Klimatyzacja 10
11 Światła stopu 7.5
12 Audio 30
13 Alternator 7.5
14 Migacz ostrzegawczy 10
15 Automatyczna skrzynia biegów 20
16 Światła drogowe (prawe) 10
17 Światła drogowe (lewe) 10
18 Światła mijania (prawe) 10 * 4 20 * 5
19 Światła mijania (lewe) 10 * 4 20 * 5
20 Światło pozycyjne (prawe) 7.5
21 Światło pozycyjne (lewe) 7.5
22 Światło kopuły 10
23 Radio 15
24 Pompa paliwowa 15
25 Wycieraczka przedniej szyby 30
26 Elektryczny składany dach 40
2) Łącznik topikowy (modele 2,4 litra)

3) Łącznik topikowy (modele 3,8 litra)

4) Z wyjątkiem pojazdów wyposażonych w reflektory wyładowcze dużej intensywności

5) Pojazdy z reflektorami wyładowczymi o dużej intensywności

Skrzynka bezpieczników w komorze silnika (tylko modele 2,4 litra)

Mitsubishi Eclipse 4G – schemat skrzynki bezpieczników – komora silnika
Nr
Opis Ampery [A]
1 Silnik wentylatora skraplacza 20
