Mazda 6 (2005) – skrzynka bezpieczników
Mazda 6 (2005) – schemat skrzynki bezpieczników
Rok produkcji: 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 6 (2005) to bezpiecznik 10 w skrzynce bezpiecznikowej po lewej stronie.
Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | SPARE | 20 | – |
| 2 | SPARE | 15 | – |
| 3 | SPARE | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Wtryskiwacz |
| 7 | ENG BAR | 10 * 1 | Czujnik przepływu powietrza;
Zawór sterujący EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Czujnik O2 |
| ENG BB * 2 | 5 | Wentylator chłodzący | |
| 9 | HEAD LR | 10 | Światła mijania (prawe) |
| 10 | HEAD LL | 10 | Światła mijania (lewe) |
| 11 | HEAD HL | 10 | Światło drogowe (lewe) |
| 12 | HEAD HR | 10 | Światła drogowe (prawe) |
| 13 | ITP | 7,5 | Czujnik położenia przyspieszacza |
| 14 | HAZARD | 10 | Włącz światła sygnalizacyjne |
| 15 | STOP | 15 | Hamulce;
Tylne światła. |
| 16 | TCM | 10 | TCM |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | FUEL PUMP | 15 | Pompa paliwowa |
| 19 | IG KEY | 40 | Wycieraczka i spryskiwacz przedniej szyby;
Sterownik silnika; Zapalniczka. |
| 20 | P.WIND | 30 | Zasilanie okna |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Silnik wycieraczki tylnej *;
Sterownik nagrzewnicy. |
| 24 | BLOWER | 40 | Silnik dmuchawy |
| 25 | BTN | 40 | Oświetlenie górne;
Zamek drzwiowy Power. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Odmrażacz tylnej szyby |
| 28 | ABS | 60 | ABS * |
| 29 | AD FAN*1 | 30 | Wentylator chłodzący |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Wentylator chłodzący |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe |
| 32 | ILLUMI | 10 | Oświetlenie deski rozdzielczej |
| 33 | MAG | 10 | Sprzęgło magnetyczne |
| 34 | AUDIO | 15 | System nagłośnieniowy |
| 35 | P.SEAT | 30 | Fotel elektryczny * |
| 36 | OPENER | 7,5 | Silnik otwieracza bagażnika * |
| 37 | – | – | – |
| 38 | IG1 * 2 | 15 | CAT SSR |
| 39 | FOG | 15 | Światła przeciwmgielne* |
| 40 | MAIN | 100 * 1 | Do ochrony wszystkich obwodów |
| METER3 | 120 * 2 | ||
| * 1 2,5-litrowy silnik
* 2 Silnik o pojemności 3,7 litra |
|||

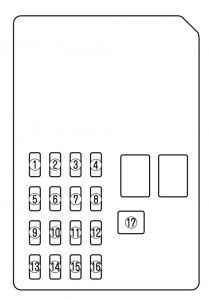

Blok bezpieczników (lewa strona)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | ENGINE IG | 15 | System sterowania silnikiem |
| 2 | METER IG | 15 | Zestaw wskaźników |
| 3 | SEAT | 15 | Podgrzewacz siedzenia *;
Odmrażacz tylnej szyby. |
| 4 | M.DEF | 7,5 | Odmrażacz lusterka |
| 5 | WIPER | 20 | Wycieraczka i spryskiwacz szyby przedniej |
| 6 | SAS | 15 | Jednostka ABS *;
Jednostka SAS. |
| 7 | – | – | – |
| 8 | A / C | 15 | Podgrzewacz |
| 9 | METER ACC | 5 | Automatyczne wyłączanie jednostki |
| 10 | CIGAR | 15 | Zapalniczka |
| 11 | ROOM | 15 | Światło górne |
| 12 | R.WIP | 10 | Tylna wycieraczka* |
| 13 | MIRROR | 5 | Lusterko sterujące zasilaniem;
System audio. |
| 14 | R.CIGAR | 15 | Gniazdo akcesoriów |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Elektryczny zamek do drzwi |
| 17 | – | – | – |
