Mazda RX-8 (2011) – skrzynka bezpieczników
Mazda RX-8 (2011) – schemat skrzynki bezpieczników
Rok produkcji: 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-3 (2017) to bezpiecznik 1 w skrzynce bezpiecznikowej po stronie kierowcy.

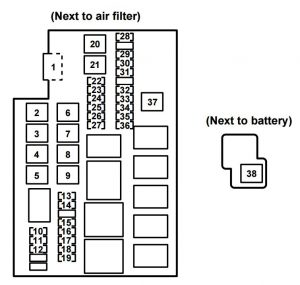

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | MAIN | 120 | Do ochrony wszystkich obwodów |
| 2 | HEATER | 40 | Podgrzewacz |
| 3 | AIR PUMP | 60 | Pompa powietrza |
| 4 | BTN | 30 | Okna elektryczne;
Zamki do drzwi z napędem elektrycznym; Oświetlenie; Szyberdach *. |
| 5 | DEFOG | 50 | Odmrażacz tylnej szyby |
| 6 | FAN 1 | 30 | Wentylator elektryczny 1 |
| 7 | ABS / DSC | 40 | ABS;
DSC *. |
| 8 | ACC | 30 | Zapalniczka;
Lusterko z regulacją mocy; Gniazdo akcesoriów; System audio. |
| 9 | FAN 2 | 30 | Wentylator elektryczny 2 |
| 10 | HEAD | 15 | Światła drogowe *;
Czyszczenie reflektorów *. |
| 11 | HEAD LOW R | 15 | Światła mijania (prawe) |
| 12 | HEAD LOW L | 15 | Światła mijania (lewe) |
| 13 | DRL | 15 | DRL * (światła drogowe) |
| 14 | DSC | 30 | DSC * |
| 15 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
| 16 | H / CLEAN | 20 | Czyszczenie reflektorów * |
| 17 | R.FOG | – | – |
| 18 | FOG | 15 | Światła przeciwmgielne* |
| 19 | A / C | 10 | Klimatyzator |
| 20 | IG | 40 | Do ochrony różnych obwodów |
| 21 | P.WIND 1 | 30 | Zasilanie okna |
| 22 | IG KEY | 15 | Do ochrony różnych obwodów |
| 23 | STOP | 10 | Światła stopu |
| 24 | FUEL PUMP | 20 | Pompa paliwowa |
| 25 | HORN | 15 | Klakson |
| 26 | HAZARD | 15 | Światła awaryjne;
Kierunkowskazy. |
| 27 | ETV | 15 | Elektryczny zawór dławiący |
| 28 | ST | 10 | Rozrusznik |
| 29 | WIPER | 20 | Wycieraczka i spryskiwacz szyby przedniej |
| 30 | TCM | 15 | TCM * |
| 31 | ENGINE | 15 | Układ sterowania silnikiem;
Dodatkowe urządzenie przytrzymujące; ABS; Wspomaganie kierownicy. |
| 32 | TAIL | 10 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe; Światła pozycyjne z przodu; Światła obrysowe z tyłu. |
| 33 | ILLUMI | 7,5 | Oświetlenie |
| 34 | EGI COMP1 | 15 | System sterowania silnikiem |
| 35 | EGI COMP2 | 10 | System sterowania silnikiem |
| 36 | EGI INJ | 15 | Wtrysk paliwa |
| 37 | P.WIND 2 | 20 | Zasilanie okna |
| 38 | EPS | 60 | Wspomaganie kierownicy |
| * Niektóre modele | |||

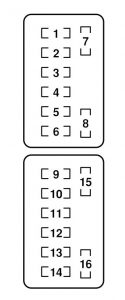

Panel bezpieczników (po stronie kierowcy)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | CIGAR | 15 | Zapalniczka |
| 2 | ACC | 7,5 | System audio;
Sterowanie lusterkiem. |
| 3 | OUTLET | – | – |
| 4 | A / C | 7,5 | Klimatyzator |
| 5 | METER | 10 | Zestaw wskaźników |
| 6 | – | – | – |
| 7 | SPARE | – | – |
| 8 | SPARE | – | – |
| 9 | M.DEF | 10 | Odmrażacz lustrzany * |
| 10 | DSC | 7,5 | DSC * |
| 11 | AUDIO | 25 | System audio
(model wyposażony w Bose® Sound System) * |
| 12 | D.LOCK | 30 | Elektryczne zamki do drzwi;
Szyberdach *. |
| 13 | OUTLET | 15 | Gniazdo akcesoriów |
| 14 | ROOM | 15 | Światła wewnętrzne |
| 15 | SPARE | – | – |
| 16 | SPARE | – | – |
| * Niektóre modele | |||
