Ford Transit (2014-2018) – skrzynka bezpieczników

Ford Transit (2014-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2014-2018) to bezpiecznik F13 w skrzynce bezpiecznikowej w przedziale pasażerskim.

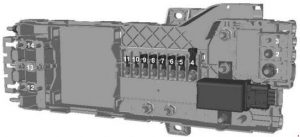

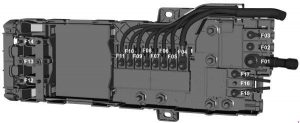

Skrzynka bezpiecznikowa komory silnika

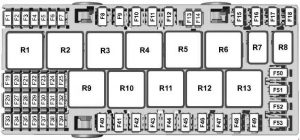

Ford Transit – schemat bezpieczników – komora silnika
Nr
[A]
Opis
F1 5 2,0 l oleju napędowego:  wyciszenie radia
F1 10 2,2 l oleju napędowego : selektywna redukcja katalityczna
F2 15 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : selektywna redukcja katalityczna
F3 15 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : selektywna redukcja katalityczna
F4 10 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : selektywna redukcja katalityczna
F5 3 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : odparowywacz filtra cząstek stałych. Monitor świec żarowych.
F6 3 2,0L oleju napędowego:  nieużywany
F7 7.5 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : układ przeciwblokujący. Wspomaganie stabilności. Zapłon
F8 20 Wentylator chłodzący
F9 30 2,0 l oleju napędowego:  nieużywane
2,2 l oleju napędowego : wycieraczka lewej szyby
F10 30 2,0 l oleju napędowego:  nieużywane
2,2 l oleju napędowego : wycieraczka prawej szyby
F11 10 2,0 l oleju napędowego:  nieużywane
2,2 l oleju napędowego : sprzęgło klimatyzacji
F12 20 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : świeca żarowa parownika z filtrem cząstek stałych
F13 Nieużywany
F14 3 2,0 l oleju napędowego:  nieużywany
2,2 l oleju napędowego : selektywna redukcja katalityczna – zapłon
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 40 2,0 l oleju napędowego:  wentylator chłodzący 2
2,2 l oleju napędowego : układ przeciwblokujący. Pompa wspomagająca stabilność
F19 40 2,0 l oleju napędowego:  Wentylator chłodzący (podwójna prędkość)
60 2,0 l oleju napędowego:  Wentylator chłodzący (pojedyncza prędkość)
F19 30 2,2 l oleju napędowego : elektromagnes rozrusznika
F20 40 2,0 l oleju napędowego : zasilanie przekaźnika selektywnej redukcji katalitycznej
F20 60 2,2 l oleju napędowego : świece żarowe
F21 40 2,0 l oleju napędowego : moduł świec żarowych 2
F21 60 2,2 l oleju napędowego : Przekaźnik zapłonu 3
F22 40 2,0 l oleju napędowego : moduł świec żarowych 1
2,2 l oleju napędowego : nieużywany
F22 Nieużywany
F23 10 2,0 l oleju napędowego : sprzęgło klimatyzacji
2,2 l oleju napędowego : nieużywane
F24 7.5 2,0 l oleju napędowego : nieużywany
2,2 l oleju napędowego : pompa wtryskowa paliwa
F25 Nieużywany
F26 Nieużywany
F27 Nieużywany
F28 5 2,0 l oleju napędowego : nagrzewnica
skrzyni korbowej 2,2 l oleju napędowego : nieużywana
F29 15 2,0 l oleju napędowego :
zasilana pompą wodną 2,2 l oleju napędowego : nieużywany
F30 60 2,0 l oleju napędowego : Przekaźnik modułu sterującego zespołu napędowego
F30 40 2,2 l oleju napędowego : wentylator chłodzący 1
F31 20 2,0 l oleju napędowego : przekaźnik rozruchu 2
F31 40 2,2 l oleju napędowego : wentylator chłodzący 2
F32 20 2,0L oleju napędowego : Podgrzewacz wspomagający opalany paliwem
F32 60 2,2 l oleju napędowego : silniki z dwoma wycieraczkami szyby przedniej
F33 20 2,0 l oleju napędowego : nieużywane
2,2 l oleju napędowego : pomocnicza pompa wody typu Start-Stop
F34 Nieużywany
F35 20 2,0 l oleju napędowego : moduł sterujący zespołu napędowego
F35 15 2,2 l oleju napędowego : zasilanie układu sterowania zespołem napędowym
F36 20 2,0L oleju napędowego : Moc pojazdu 5
F36 15 2,2 l oleju napędowego : czujnik NOXI 2
F37 15 2,0L oleju napędowego : Reduktor zbiornika. Zawór recyrkulacji spalin
F37 7.5 2,2 l oleju napędowego : zawór regulacji objętości
F38 10 2,0 l oleju napędowego : cewki przekaźników R1, R5, R10 i R15 w skrzynce przyłączowej silnika
F38 7.5 2,2 l oleju napędowego : czujnik masowego przepływu powietrza
F39 10 2,0 l oleju napędowego : monitor świec żarowych. Czujnik tlenku azotu
F39 15 2,2L oleju napędowego : Parownik z pompą oleju napędowego
Przekaźnik
R1 2,0 l oleju napędowego : wysokoobrotowy wentylator chłodzący
2,2 l oleju napędowego : zapłon
R2 2,0 l oleju napędowego : nieużywane
2,2 l oleju napędowego : rozrusznik
R3 Wycieraczka tylnej szyby
R4 2,0 l oleju napędowego : zawieszenie pneumatyczne
2,2 l oleju napędowego : nieużywane
R5 Wentylator chłodzący
R6 2,0 l oleju napędowego : nieużywane
2,2 l oleju napędowego : wycieraczki przedniej szyby – włączanie i wyłączanie
R7 2,0 l oleju napędowego : nieużywane
2,2 l oleju napędowego : wycieraczka przedniej szyby – niska i wysoka prędkość
R8 Nieużywany
R9 2,0 l oleju napędowego : rozrusznik
2,2 l oleju napędowego : nieużywany
R10 Sprzęgło klimatyzacji
R11 2,0 l oleju napędowego : nieużywany
2,2 l oleju napędowego : świeca żarowa układu odparowywania paliwa
R12 2,0 l oleju napędowego : nieużywany
2,2 l oleju napędowego : pompa wtryskowa paliwa
R13 2,0 l oleju napędowego : selektywna redukcja katalityczna
2,2 l oleju napędowego : pompa z napędem na wszystkie koła
R14 2,0 l oleju napędowego : nieużywany
2,2 l oleju napędowego : ekonetyczny
R15 2,0 l oleju napędowego : wentylator chłodzący o niskiej prędkości
2,2 l oleju napędowego : wentylator chłodzący o niskiej i dużej prędkości
R16 2,0 l oleju napędowego : start rozruchu 2. Napęd na wszystkie koła
2,2 l oleju napędowego : selektywna redukcja katalityczna
R17 2,0 l oleju napędowego : nieużywany
2,2 l oleju napędowego : moduł sterowania zespołem napędowym
R18 2,0 l oleju napędowego : moduł sterujący zespołu
napędowego 2,2 l oleju napędowego : wysokoobrotowy wentylator chłodzący

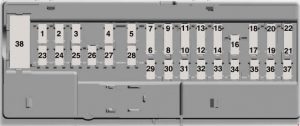

Panel bezpieczników przedziału pasażerskiego (2,0 l oleju napędowego)

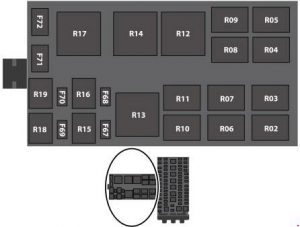

Ford Transit – schemat bezpieczników – przedział pasażerski (2,0l diesel)
Nr
[A]
Opis
F1 60 Przekaźnik silnika wycieraczek szyby przedniej
F2 40 Silnik dmuchawy
F3 Nieużywany
F4 40 Ogrzewana szyba tylna. Podgrzewane lusterka zewnętrzne
F5 40 Dostawa przyczepy B +
F6 40 Dodatkowy punkt zasilania 2
F7 40 Dodatkowy punkt zasilania 1
F8 20 Klakson
F9 15 Przekaźnik spryskiwacza tylnej szyby
F10 10 Cewki przekaźników R1, R2, R3, R4, R5, R10, R17
F11 Nieużywany
F12 Nieużywany
F13 20 Zapalniczka
F14 20 Pomocniczy punkt zasilania tablicy rozdzielczej
F15 50 Moduł jakości napięcia. Moduł sterujący nadwozia
F 16 25 Moduł układu przeciwblokującego. Elektroniczne sterowanie zaworami programu stabilności
F17 5 Cewka przekaźnika napięcia dodatniego akumulatora modułu sterującego zespołu napędowego
F18 10 Światło hamowania
F19 15 Blokowanie przekaźnika ładunku
F20 5 Podgrzewacz wspomagający opalany paliwem
F21 15 Jednostka sterująca automatyczną skrzynią biegów
F22 25 Pompa oleju automatycznej skrzyni biegów
F23 20 Ogrzewana tylna szyba lewa strona
F24 10 Podgrzewane lusterka zewnętrzne
F25 7.5 Odryglowanie drzwi kierowcy
F26 7.5 Odryglowanie drzwi pasażera
F27 Nieużywany
F28 20 Nieużywany
F29 40 Silnik dmuchawy tylnej
F30 20 Tylny pomocniczy punkt zasilania
F31 20 Ogrzewana tylna szyba lewa strona
F32 60 Przekaźnik rozruchu
F33 60 Przekaźnik pompy paliwa
F34 40 Ogrzewana tylna szyba lewa strona
F35 40 Ogrzewana szyba tylna, prawa strona
F36 50 Zasilanie modułu sterującego nadwozia RP1
F37 50 Zasilanie modułu sterującego nadwozia RP2
F38 60 Standardowe zasilanie skrzynki przekaźnikowej BB4
F39 20 Podgrzewane siedzenia
F40 5 Zapłon modułu sterującego zespołu napędowego
F41 5 Cewka przekaźnika grzałki wspomagającej na paliwo
F42 5 Poziomowanie reflektorów
F43 5 Moduł sterujący skrzynią biegów
F44 10 Zawieszenie pneumatyczne. Moduł jakości napięcia. Klimatyzacja z tyłu. System wykrywania i pomiaru światła. Kamery przednie i tylne. Adaptacyjny tempomat
F45 20 Światła zakrętowe
F46 5 Ogrzewana szyba tylna. Podgrzewany przekaźnik lusterka zewnętrznego
F47 5 Moduł układu przeciwblokującego
F48 10 Złącze interfejsu kampera 1
F49 20 Wycieraczka tylnej szyby
F50 5 Moduł czujnika deszczu. Wycieraczka tylnej szyby
F51 25 Silnik wycieraczek szyby przedniej
F52 25 Silnik wycieraczek szyby przedniej
F53 Nieużywany
F54 Nieużywany
F55 40 Moduł układu przeciwblokującego. Elektroniczna kontrola stabilności
F56 30 Stopień suwaka mocy
F57 30 Fotel kierowcy ze wspomaganiem
F58 20 Przednia lampa przeciwmgielna
F59 30 Elektrozawór rozrusznika
F60 15 Ładowanie akumulatora przyczepy
F61 15 Podwójny zamek z lewej strony
F62 15 Podwójny zamek z prawej strony
F63 15 Centralny zamek z lewej strony
F64 15 Zamek centralny z prawej strony
F65 20 Pompa paliwowa
F66 40 Podgrzewany filtr paliwa
Ford Transit – schemat bezpieczników – przedział pasażerski (2,0l diesel)
Nr
[A]
Opis
F67 Nieużywany
F68 Nieużywany
F69 7.5 Tachograf
F70 Nieużywany
F71 40 Gniazdko 230V
F72 30 Gniazdo przyczepy
Przekaźnik
R1 Klakson
R2 Ogrzewana szyba tylna
R3 Silnik dmuchawy tylnej
R4 Tylne pomocnicze punkty zasilania
R5 Zapalniczka. Pomocniczy punkt zasilania
R6 Przekaźnik podgrzewanej szyby przedniej z lewej strony
R7 Przekaźnik podgrzewanej szyby przedniej z prawej strony
R8 Pompa spryskiwacza tylnej szyby
R9 Dmuchawa wspomagająca opalana paliwem
R10 Silnik dmuchawy
R11 Blokowanie zewnętrzne
R12 Elektrycznie składane lusterka
R13 Start
R14 Pompa paliwowa
R15 Nieużywany
R16 Nieużywany
R17 Wycieraczki
R18 Przednia lampa przeciwmgielna
R19 Nieużywany

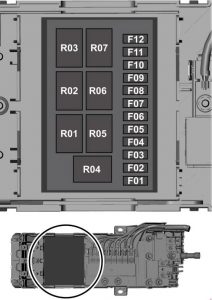

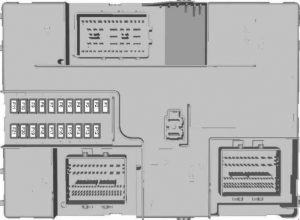

Panel bezpieczników przedziału pasażerskiego (2,2 l oleju napędowego)

Ford Transit – schemat bezpieczników – przedział pasażerski (2,2l diesel)
Nr
[A]
Opis
F1 10 Moduł poduszki powietrznej
F2 20 Ogrzewana szyba tylna
F3 10 Podgrzewane lusterka zewnętrzne
F4 Nieużywany
F5 Nieużywany
F6 5 Tachograf
F7 10 Czujnik akumulatora
F8 40 Gniazdo zasilania prądem zmiennym
F9 Nieużywany
F10 30 Fotel kierowcy ze wspomaganiem
F11 30 Fotel pasażera elektrycznie sterowany
F12 30 Krok mocy
F13 Nieużywany
F14 5 Moduł sterujący śledzący i blokujący
F15 40 Przekaźnik akumulatora modułu sterującego zespołu napędowego
F 16 40 Przekaźnik mocy modułu sterującego zespołu napędowego
F17 Nieużywany
F18 30 Zawory układu przeciwblokującego. Zawory wspomagające stabilność
F19 5 Tachograf
F20 5 Podgrzewany przekaźnik lusterka zewnętrznego. Podgrzewany przekaźnik przedniej szyby
F21 Nieużywany
F22 15 Panel bezpieczników w przedziale pasażerskim
F23 7.5 Moduł sterujący klimatyzacją
F24 5 Poziomowanie reflektorów
F25 7.5 Oświetlenie wewnętrzne
F26 10 Podgrzewane lusterka zewnętrzne
F27 20 Podgrzewane przednie siedzenia
F28 20 Światła zakrętowe
F29 10 Tylna kamera parkowania. System utrzymania pasa ruchu. Lustro Electro
F30 5 Adaptacyjny tempomat
F31 Nieużywany
F32 10 Oświetlenie wewnętrzne
F33 20 Moduł napędu na wszystkie koła
F34 20 Wycieraczka tylnej szyby
F35 5 Elektrycznie składane lusterka
F36 20 Klakson
F37 7.5 Moduł SYNC
F38 5 Silnik dmuchawy. Przekaźnik klaksonowy. Przekaźnik wycieraczek szyby przedniej
F39 7.5 Zdalny dostęp bezkluczykowy. Bateria. Okna elektryczne. Ogrzewanie tylne, wentylacja i klimatyzacja
F40 40 Silnik dmuchawy przedniej
F41 40 Silnik dmuchawy tylnej
F42 30 Ogrzewana szyba tylna
F43 30 Gniazdo przyczepy
F44 60 Pomocnicze punkty zasilania
F45 Nieużywany
F46 30 Okna elektryczne
F47 20  Gniazdo zapalniczki
F48 20 Tylne pomocnicze punkty zasilania
F49 20 Przednie pomocnicze punkty zasilania
F50 60 Przekaźnik zapłonu 1
F51 60 Przekaźnik zapłonu 2
F52 40 Element podgrzewany szyby przedniej z lewej strony
F53 40 Element podgrzewanej szyby przedniej z prawej strony
Przekaźnik
R1 Podgrzewacz wspomagający opalany paliwem
R2 Pomocnicze punkty zasilania
R3 Nieużywany
R4 Zapłon 2
R5 Okna elektryczne
R6 Zapłon 1
R7 Klakson
R8 Nieużywany
R9 Silnik dmuchawy przedniej
R10 Silnik dmuchawy tylnej
R11 Ogrzewana szyba tylna. Podgrzewane lusterka zewnętrzne
R12 Element podgrzewany szyby przedniej z lewej strony
R13 Element podgrzewanej szyby przedniej z prawej strony

Skrzynka bezpieczników wstępnych

Znajduje się pod siedzeniem kierowcy.

2,0 l oleju napędowego

Ford Transit – schemat bezpieczników – skrzynka bezpieczników (2,0l diesel)

2,2 l oleju napędowego

Ford Transit – schemat bezpieczników – skrzynka bezpieczników (2,2l diesel)
Nr
[A]
Opis
F1 470 Skrzynka bezpieczników w komorze silnika. Rozrusznik. Alternator
F2 100 Skrzynka bezpieczników w przedziale pasażerskim. Skrzynka bezpieczników modułu sterującego nadwozia
F3 40 2,0 l oleju napędowego : przetwornica prądu stałego (DC / AC)
2,2 l oleju napędowego : moduł sterujący zespołem napędowym. System zapobiegania blokady kół
F4 200 2,0 l oleju napędowego : zasilanie dodatkowej skrzynki przekaźnikowej 1
2,2 l oleju napędowego : panel bezpieczników w przedziale pasażerskim
F5 100 2,0 l oleju napędowego : zasilanie dodatkowej skrzynki przekaźnikowej 2
2,2 l oleju napędowego : panel bezpieczników w przedziale pasażerskim
F6 100 Ogrzewacz kabiny
F7 80 Podgrzewany przekaźnik przedniej szyby
F8 100 2,0 l oleju napędowego : skrzynka bezpieczników w przedziale pasażerskim. Zasilanie wtórnej skrzynki przekaźnikowej 5
2,2L Olej napędowy : Skrzynka przyłączowa silnika
F9 100 2,0 l oleju napędowego : zasilanie dodatkowej skrzynki przekaźnikowej. 3
2,2 l oleju napędowego : panel bezpieczników w przedziale pasażerskim
F10 100 2,0 l oleju napędowego : zasilanie wtórnej skrzynki przekaźnikowej 4
F10 60 2,2 l oleju napędowego : Zasilanie panelu bezpieczników w przedziale pasażerskim
F11 100 2,0 l oleju napędowego : Przekaźnik modułu sterującego zespołu napędowego
F11 60 2,2 l oleju napędowego : Zasilanie panelu bezpieczników w przedziale pasażerskim
F12 60 Dodatkowy punkt zasilania 1
F13 60 Dodatkowy punkt zasilania 2
F14 60 Dodatkowy punkt zasilania 3
F15 60 2,0 l oleju napędowego : Tylna klimatyzacja
F 16 100 2,0L oleju napędowego : nieużywany
F17 60 2,0 l oleju napędowego : Camper

2,0 l oleju napędowego

Ford Transit – schemat bezpieczników – skrzynka bezpieczników (2,0l diesel)
Nr
[A]
Opis
F1 3 Zewnętrzny włącznik światła. Przełącznik podgrzewacza wody. Pomocniczy wyłącznik zasilania
F2 20 Zasilacz
F3 20 Moc R1
F4 20 Moc R2
F5 15 Moc R3
F6 15 Moc R4
F7 15 Moc R5, R6
F8 10 Moc R7
F9 20 Nadajnik radiowy
F10 5 Przekaźnik wyłącznika zapłonu
F11 15 Przekaźnik wyłącznika zapłonu
F12 Nieużywany
Przekaźnik
R1 Przekaźnik ostrzegawczy
R2 Przekaźnik zapłonu
R3 Dodatkowy punkt zasilania 2. Nagrzewnica wodna
R4 Przekaźnik oświetlenia wnętrza
R5 Dodatkowy punkt zasilania 1. Wskaźnik kierunku (lewa strona)
R6 Kierunkowskaz (prawa strona)
R7 Oświetlenie wewnętrzne

Skrzynka bezpieczników modułu sterującego nadwozia (2,0 l oleju napędowego)

Ford Transit – bezpieczniki schemat – skrzynka bezpieczników modułu sterującego nadwozia (2.0l diesel)
Nr
[A]
Opis
F1 Nieużywany
F2 7.5 Lusterka zewnętrzne sterowane elektrycznie. Okno w drzwiach kierowcy
F3 20 Funkcja odblokowania (kierowca i pasażer)
F4 5 Nieużywany
F5 20 Nieużywany
F6 10 Nieużywany
F7 10 Nieużywany
F8 10 Sygnalizator akustyczny z rezerwą baterii
F9 10 Nieużywany
F10 5 Nieużywany
F11 5 Czujnik wtargnięcia. Klimatyzacja z tyłu
F12 7.5 Kontrola klimatu. Przełącznik świateł awaryjnych
F13 7.5 Kolumna kierownicy. Zestaw wskaźników. Złącze łącza danych
F14 10 Nieużywany
F15 10 Złącze łącza danych
F 16 15 Funkcja odblokowania (lewe / prawe drzwi przesuwne)
F17 5 Sygnalizator akustyczny z rezerwą baterii
F18 5 Stacyjka
F19 7.5 Wskaźnik stanu poduszki powietrznej pasażera. Przełącznik stanu poduszki powietrznej pasażera
F20 7.5 Tachograf
F21 5 Dodatkowa nagrzewnica
F22 5 Nieużywany
F23 10 Opóźnienie akcesoriów. Falownik prądu stałego (DC / AC)
F24 20 Centralny zamek. Podwójny system blokowania
F25 30 Nieużywany
F26 30 Nieużywany
F27 30 Nieużywany
F28 20 Nieużywany
F29 30 Nieużywany
F30 30 Nieużywany
F31 15 Nieużywany
F32 10 GPS. Kontrola głosu. Moduł SYNC. Pokaz. Adaptacyjny tempomat. Zdalny odbiornik
F33 20 Radio. Moduł SYNC
F34 30 Bezpiecznik wstępny przekaźnika rozruchu zapłonu. Pomoc w parkowaniu. Sterowanie nagrzewnicą. Kamera systemu utrzymania pasa ruchu. Moduł kontroli ograniczeń. Centralny panel sterujący. Wskaźnik stanu poduszki powietrznej pasażera. Tachograf. Dodatkowa nagrzewnica. Moduł kierownicy
F35 5 Moduł kontroli ograniczeń
F36 15 Pomoc w parkowaniu. Kamera systemu utrzymania pasa ruchu. Moduł kierownicy
F37 20 Nieużywany
F38 30 Okna elektryczne (wyłącznik automatyczny)

Skrzynka bezpieczników modułu sterującego nadwozia (2,2 l oleju napędowego)

Ford Transit – bezpieczniki schemat – skrzynka bezpieczników modułu sterującego nadwozia (2,2l diesel)
Nr
[A]
Opis
F1 15 Centralny zamek 2
F2 15 Centralny zamek 1
F3 15 Stacyjka. Pomocniczy przekaźnik akumulatora
F4 5 Moduł pomocy w parkowaniu
F5 5 Moduł czujnika deszczu. Moduł autolampa
F6 15 Pompa spryskiwacza szyby przedniej
F7 7.5 Lusterka zewnętrzne
F8 15 Przednie światła przeciwmgielne
F9 10 Światła drogowe prawe
F10 10 Światła drogowe lewe
F11 25 Światła zewnętrzne prawe. Światła boczne lewe
F12 20 Alarm antykradzieżowy. Sygnalizator akustyczny z rezerwą baterii
F13 15 Złącze łącza danych. Pomocniczy przekaźnik punktu zasilania. Oświetlenie wewnętrzne
F14 25 Światła do jazdy dziennej. Kierunkowskazy. Tylne światła przeciwmgielne
F15 25 Światła boczne prawe. Lampy zewnętrzne lewe. Centralna wysoko zamontowana lampa hamowania
F 16 20 Sterowanie dźwiękiem
F17 7.5 Sterowanie nagrzewnicą. Zestaw wskaźników. Silnik dmuchawy
F18 10 Włącznik reflektorów. Moduł kierownicy
F19 5 Moduł interfejsu sterowania / wyświetlacza z przodu
F20 5 Pasywny system antykradzieżowy i zapłon. Zapłon
F21 3 Przedni moduł sterujący audio. Przekaźnik pomocniczy

Zobacz również:  Ford F150, F250, F350 (1987-1991) - skrzynka bezpieczników

Dodaj komentarz
