Ford Transit (2000-2006) – skrzynka bezpieczników

Ford Transit (2000-2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Transit (2000-2006) to bezpiecznik 212 w skrzynce bezpiecznikowej.

Lokalizacja

Ruch lewostronny

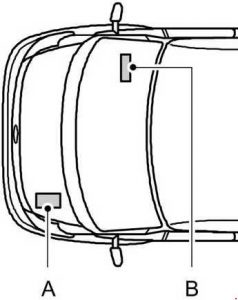

Ford Transit – schemat skrzynki bezpieczników – lokalizacja (kierownica z lewej strony)

Kierownica z prawej strony

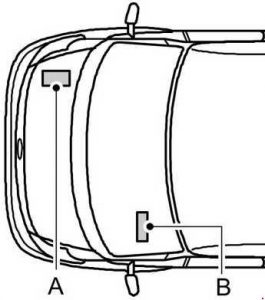

Ford Transit – schemat skrzynki bezpieczników – lokalizacja (kierownica z prawej strony)

A  – Skrzynka bezpieczników w komorze silnika
B  – Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w komorze silnika

Ford Transit – schemat bezpieczników – komora silnika

Dodatkowa skrzynka / skrzynki przekaźników pod zbiornikiem wyrównawczym

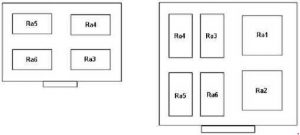

Ford Transit – schemat skrzynki bezpieczników – skrzynka dodatkowych przekaźników / pod zbiornikiem wyrównawczym
Nr
Amp [A]
Opis
1 5 Ręczna skrzynia biegów z automatyczną

zmianą biegów.

2 Nieużywany
3 20 Światła do jazdy dziennej;

Światła mijania,

4 5 Czujnik napięcia akumulatora

(silniki Diesla).

5 20 Wyłącznik odcinający paliwo
6 30 Sprzęt holowniczy
7 15 Klakson
8 20 ABS
9 20 Główna wiązka
10 10 Klimatyzacja
11 20 Spryskiwacze szyby przedniej;

Spryskiwacze szyby tylnej.

12 Nieużywany
13 30 Dźwignia wielofunkcyjna;

Wycieraczki szyby przedniej.

14 15 Światło cofania
15 5 Moduł systemu unieruchomienia silnika
16 5 Elektroniczne sterowanie silnikiem
17 30 Sprzęt holowniczy
18 Nieużywany
19 5 Ręczna skrzynia biegów z

automatyczną zmianą biegów.

20 15 Ręczna skrzynia biegów z

automatyczną zmianą biegów.

21 20 Zarządzanie silnikiem
22 20 Pompa paliwowa
23 10 Światła mijania – prawa strona
24 10 Światła mijania – lewa strona
101 40 ABS
102 40 Podgrzewana przednia szyba lewa strona
103 50 Główne zasilanie instalacji elektrycznej
104 50 Główne zasilanie instalacji elektrycznej
105 40 Wentylator chłodzenia silnika

(silniki 2,0 l Diesel i 2,3 l DOHC).

106 30 Zapłon
107 30 Zapłon
108 Nieużywany
109 40 Wentylator chłodzenia silnika

(silniki 2,0 l Diesel i 2,3 l DOHC).

110 40 Podgrzewana szyba przednia – prawa strona
111 30 Zapłon
112 Nieużywany
113 40 Ręczna skrzynia biegów z

automatyczną zmianą biegów.

114 Nieużywany
115 Nieużywany
116 Nieużywany
117 Nieużywany
118 Nieużywany
119 Nieużywany
120 Nieużywany
121 Nieużywany
122 Nieużywany
Przekaźnik
R1 Rozrusznik
R2 Świece żarowe;

Wentylator chłodzący.

R3 Klakson
R4 Główna wiązka
R5 Odcięcie generatora
R6 Światła mijania
R7 Zarządzanie silnikiem (PCM)
R8 Kontrola żarówki (pojazdy bez ABS)
R9 Pompa paliwa (silniki TDdi);

Moduł wtryskiwacza (silniki TDci).

R10 Klimatyzacja WOT

(szeroko otwarta przepustnica)

R11 Podnoszenie pompy

(niektóre silniki TDdi).

R12 Wentylator chłodzący silnik
R13 Zapłon
Ra1 Sprężarka poduszkowa powietrza
Ra2 Wysoka prędkość wentylatora chłodzącego silnik
Ra3 Wskaźniki holowania przyczepy z lewej strony
Ra4 Wskaźniki holowania przyczepy z prawej strony
Ra5 Przyczepa
Ra6
Diody
D1
D2
D3 Wskaźnik holowania przyczepy RH

lub sprzęgło klimatyzacji.

D4 LH Wskaźnik holowania przyczepy

lub lampka kontrolna klimatyzacji.

Skrzynka bezpieczników w przedziale pasażerskim

Ford Transit – schemat bezpieczników – przedział pasażerski

Alternatywna skrzynka przekaźników

Ford Transit – schemat skrzynki bezpieczników – alternatywna skrzynka przekaźników
Nr
Amp [A]
Opis
201 15 Zestaw wskaźników;

Wycieraczka tylnej szyby, zegar.

202 5 Podgrzewana szyba przednia
203 20 Światła przeciwmgielne
204 Nieużywany
205 15 Sterowanie oświetleniem;

Kierunkowskazy;

Dźwignia wielofunkcyjna;

Sterowanie silnikiem, zapłon.

206 5 Oświetlenie tablicy rejestracyjnej
207 10 Moduł poduszki powietrznej
208 10 Oświetlenie zestawu wskaźników
209 15 Lampy boczne
210 15 Obrotomierz, zegar
211 30 Silnik dmuchawy tylnej nagrzewnicy
212 10 Zapalniczka
213 10 Klimatyzacja z tyłu
214 15 Lampy wewnętrzne;

Lusterka elektryczne.

215 20 Podgrzewana szyba przednia;

Podgrzewane przednie siedzenia;

Ogrzewanie postojowe.

216 20 Dodatkowe gniazdo zasilania
217 15 Podgrzewana szyba tylna;

Podgrzewane lusterka zewnętrzne.

218 Nieużywany
219 30 Elektryczne szyby
220 20 Ogrzewana szyba tylna
221 15 Włącznik świateł hamowania
222 15 Radio
223 30 Silnik dmuchawy nagrzewnicy
224 20 Włącznik reflektorów
225 15 Klimatyzacja
226 20 Światła awaryjne, kierunkowskazy
227 5 Radio, ABS
Przekaźnik
R14 Wycieraczki
R15 Oszczędzanie baterii/D +

(włącza się tylko przy pracującym silniku).

R16 Podgrzewany ekran po prawej stronie
R17 Przekaźnik brzęczyka magistrali/tylnych drzwi
R18 Wewnętrzne światło
R19 Brzęczyk ostrzegawczy tylnych drzwi

(sam brzęczyk nie jest przekaźnikiem).

R20 Podgrzewany ekran po lewej stronie

(przekaźnik czasowy).

R21 Tylna wycieraczka
R22 Podgrzewana szyba tylna;

Podgrzewane lusterka.

1) Bezpieczniki centralnego zamka: 2 x 15A również umieszczone pod kolumną kierownicy / przyklejone taśmą.
2) Przekaźnik dmuchawy nagrzewnicy znajduje się za konsolą środkową (jeśli jest zamontowany),
3) Przekaźnik dodatkowej nagrzewnicy znajduje się pod siedzeniem kierowcy (jeśli jest zamontowany).
4) Przekaźnik klimatyzacji jest przykręcony do tylnej części komory silnika (jeśli jest zamontowany), aw modelach zasilanych LPG wszystkie moduły / przekaźniki sterujące LPG są umieszczone za zdejmowanym panelem na desce rozdzielczej po stronie kierowcy.
