Ford C-MAX Hybrid/Energi (2013) – skrzynka bezpieczników
Ford C-MAX Hybrid/Energi (2013) – schemat skrzynki bezpieczników
Rok produkcji: 2013.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie C-MAX Hybrid/Energi (2014-2016) to bezpiecznik 61 w skrzynce bezpiecznikowej w przedziale pasażerskim.

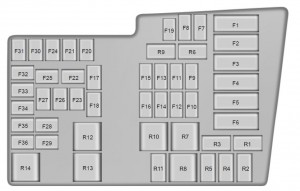

Skrzynka rozdzielcza mocy
Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
Bezpieczniki
| Nr | Amp [A] | Opis |
| F1 | 50A Midi | Moduł wentylatora chłodzącego |
| F2 | 50A Midi | Elektryczna pompa wodna |
| F3 | 50A Midi | Zasilanie modułu sterującego nadwozia 1 |
| F4 | 50A Midi | Zasilanie modułu sterującego nadwozia 2 |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 40 ** | Pompa układu przeciwblokującego |
| F8 | 30 ** | Zawór układu przeciwblokującego |
| F9 | 40 ** | Pompa próżniowa |
| F10 | 40 ** | Silnik dmuchawy nagrzewnicy |
| F11 | 30 ** | Zarządzanie silnikiem |
| F12 | – | Nieużywany |
| F13 | 25 ** | Przekaźnik modułu sterującego
zespołem napędowym |
| F14 | 20 ** | Tylna wycieraczka |
| F15 | – | Nieużywany |
| F 16 | 20 ** | Zasilanie modułu sterującego nadwozia 15 |
| F17 | 20 ** | Pompa oleju przekładniowego (C-MAX Energi) |
| F18 | 20 ** | Silnik wycieraczki przedniej |
| F19 | 5 * | Układ przeciwblokujący;
Moduł elektronicznego programu stabilizacji. |
| F20 | 15 * | Klakson |
| F21 | 5 * | Włącznik świateł stopu |
| F22 | 5 * | Monitorowanie pompy próżniowej |
| F23 | 5 * | Moduł sterujący silnika 15;
Moduł sterujący zespołu napędowego 15; Pompa oleju przekładniowego 15. |
| F24 | 5 * | Cewki przekaźników |
| F25 | 10 * | Elektroniczna pompa chłodząca z silnikiem |
| F26 | 5 * | Elektroniczny moduł wspomagania kierownicy 15 |
| F27 | 5 * | Czujnik przepływu masy powietrza |
| F28 | 15 * | Moduł sterujący układu napędowego |
| F29 | 10 * | Elektroniczna sprężarka klimatyzacji;
Podgrzewacz o dodatnim współczynniku temperaturowym. |
| F30 | 10 * | Moduł sterujący silnika;
Moduł sterujący zespołu napędowego. |
| F31 | 5 * | Pierścień światła portu ładowania (C-MAX Energi) |
| F32 | 20 * | Moc pojazdu 2 |
| F33 | 15 * | Moc pojazdu 4 |
| F34 | 10 * | Wtryskiwacze |
| F35 | 10 * | Moc pojazdu 3 |
| F36 | 20 * | Moc pojazdu 1 |
| * Mini bezpieczniki
** Bezpieczniki kasetowe |
||
Przekaźniki
| Nr | Amp [A] | Opis |
| R1 | – | Nieużywany |
| R2 | Mikro | Klakson |
| R3 | Mikro | Hybrydowa kontrola układu napędowego |
| R4 | Mikro | Przednia wycieraczka |
| R5 | – | Nieużywany |
| R6 | Mikro | Wycieraczka przednia i tylna wysoko/nisko |
| R7 | Przekaźnik
mocy |
Pompa próżniowa |
| R8 | Przekaźnik
mocy |
Zasilanie zapłonu |
| R9 | – | Nieużywany |
| R10 | Mini | Czujnik pompy próżniowej |
| R11 | – | Nieużywany |
| R12 | Przekaźnik
mocy |
Wentylator chłodzący |
| R13 | Mini | Dmuchawa nagrzewnicy |
| R14 | Mini | Przekaźnik sterowania silnikiem |
| * Mini bezpieczniki
** Bezpieczniki kasetowe |
||
Panel bezpieczników przedziału pasażerskiego
Panel bezpieczników znajduje się po prawej stronie pod schowkiem.
| Nr | Amp [A] | Opis |
| 56 | 20 | Zasilanie pompy paliwa |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | 5 | Pasywny system antykradzieżowy |
| 60 | 10 | Oświetlenie wewnętrzne;
Zestaw przełączników drzwi kierowcy; Oświetlenie schowka. |
| 61 | 20 | Zapalniczka;
Gniazdo zasilania w drugim rzędzie. |
| 62 | 5 | Moduł wycieraczek automatycznych;
Lusterko wsteczne z funkcją automatycznego przyciemniania. |
| 63 | – | Nieużywany |
| 64 | – | Nieużywany |
| 65 | 10 | Zwolnienie klapy podnoszonej |
| 66 | 20 | Zasilanie odblokowania drzwi kierowcy;
Podwójny zamek. |
| 67 | 7,5 | Paszport telefonu komórkowego (C-MAX Energi) |
| 68 | – | Nieużywany |
| 69 | 5 | Zestaw wskaźników |
| 70 | 20 | Zasilanie centralnego zamka i odblokowania |
| 71 | 10 | Głowica sterująca ogrzewaniem (ręczna klimatyzacja);
Moduł klimatyzacji. |
| 72 | 7,5 | Moduł kierownicy |
| 73 | 5 | Złącze łącza danych |
| 74 | 15 | Zasilanie reflektorów |
| 75 | 15 | Zasilanie lamp przeciwmgielnych |
| 76 | 10 | Zasilanie lampy cofania |
| 77 | 20 | Zasilanie szyby przedniej i tylnej spryskiwacza |
| 78 | 5 | Wyłącznik zapłonu;
Przycisk Start. |
| 79 | 15 | Radio;
Włącznik świateł awaryjnych. |
| 80 | 20 | Nieużywany (zapasowy) |
| 81 | 5 | Mocny parasol przeciwsłoneczny |
| 82 | 20 | Przekaźnik przedniej szyby i tylnej spryskiwacza |
| 83 | 20 | Zasilanie centralnego zamka i odblokowania |
| 84 | 20 | Zasilanie odblokowania drzwi napędowych,
Podwójny zamek. |
| 85 | 7,5 | Elektroniczny kanał 15 |
| 86 | 10 | Moduł sterujący pasami bezpieczeństwa;
Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| 87 | – | Nieużywany |
| 88 | – | Nieużywany |
| 89 | – | Nieużywany |

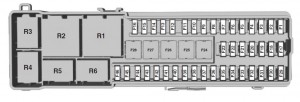

Panel bezpieczników przedziału bagażowego
Panel bezpieczników znajduje się w bagażniku za lewym bocznym nadkolem. Zdejmij osłonę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.
| Nr | Amp [A] | Opis |
| F1 | 5 | Moduł otwierania drzwi podnoszonych
bez użycia rąk. |
| F2 | 10 | Moduł pojazdu bezkluczykowego |
| F3 | 5 | Klamki drzwi pojazdu bezkluczykowe |
| F4 | 25 | Sterownik drzwi z przodu
po lewej stronie. |
| F5 | 25 | Sterownik drzwi przednich prawych |
| F6 | 25 | Sterownik drzwi tylnych lewych |
| F7 | 25 | Sterownik drzwi tylne prawe |
| F8 | – | Nieużywany |
| F9 | 25 | Silnik siedzenia kierowcy |
| F10 | 25 | Ogrzewana szyba tylna |
| F11 | – | Nieużywany |
| F12 | 15 | Moduł sterujący elektroniką akumulatora |
| F13 | – | Nieużywany |
| F14 | 10 | Ładowarka (C-MAX Energi) |
| F15 | – | Nieużywany |
| F 16 | – | Nieużywany |
| F17 | 10 | Moduł sterujący elektroniką akumulatora |
| F18 | 15 | Moduł sterujący elektroniką akumulatora;
Wentylator. |
| F19 | 15 | Wentylator ładowarki (C-MAX Energi) |
| F20 | – | Nieużywany |
| F21 | 10 | Inteligentne złącze łącza danych |
| F22 | 10 | Aktywna redukcja szumów |
| F23 | – | Nieużywany |
| F24 | 30 | Konwerter zasilania DC/AC |
| F25 | 25 | Elektrycznie podnoszona klapa |
| F26 | 40 | Ładowarka AC/DC (C-MAX Energi) |
| F27 | 20 | Wylot bagażnika |
| F28 | – | Nieużywany |
| F29 | – | Nieużywany |
| F30 | 5 | Moduł pomocy w parkowaniu |
| F31 | 5 | Tylna kamera |
| F32 | 5 | Konwerter zasilania DC/AC |
| F33 | – | Nieużywany |
| F34 | 20 | Ogrzewanie siedzenia kierowcy |
| F35 | 20 | Ogrzewanie siedzenia pasażera |
| F36 | – | Nieużywany |
| F37 | 20 | Mocny parasol przeciwsłoneczny |
| F38 | – | Nieużywany |
| F39 | – | Nieużywany |
| F40 | – | Nieużywany |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | – | Nieużywany |
| F44 | – | Nieużywany |
| F45 | 5 | Czujnik wilgotności |
| F46 | 10 | System paliwowy |
| R1 | Przekaźnik
mocy |
Tylny przekaźnik 15 |
| R2 | Mini | Ogrzewana szyba tylna |
| R3 | Mikro | Drzwiczki wlewu paliwa (C-MAX Energi) |
| R4 | – | Nieużywany |
| R5 | – | Nieużywany |
| R6 | Mikro | Tylna wycieraczka |
