Ford C-MAX Hybrid/Energi (2014-2016) – skrzynka bezpieczników

Ford C-MAX Hybrid/Energi (2014-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie C-MAX Hybrid/Energi (2014-2016) to bezpiecznik 61 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka rozdzielcza mocy

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

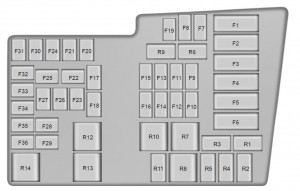

Ford C-MAX Hybrid – bezpieczniki – rozdział mocy

Bezpieczniki

Nr Amp [A] Opis
F1 50A Midi Moduł wentylatora chłodzącego
F2 50A Midi Elektryczna pompa wodna
F3 50A Midi Zasilanie modułu sterującego nadwozia 1
F4 50A Midi Zasilanie modułu sterującego nadwozia 2
F5 Nieużywany
F6 Nieużywany
F7 40 ** Pompa układu przeciwblokującego
F8 30 ** Zawór układu przeciwblokującego
F9 40 ** Pompa próżniowa
F10 40 ** Silnik dmuchawy nagrzewnicy
F11 30 ** Zarządzanie silnikiem
F12 Nieużywany
F13 25 ** Przekaźnik modułu sterującego

zespołem napędowym.

F14 20 ** Tylna wycieraczka
F15 30 ** Zasilanie modułu sterującego nadwozia KL30
F 16 20 ** Zasilanie modułu sterującego nadwozia 15
F17 20 ** Pompa oleju przekładniowego (C-MAX Energi)
F18 20 ** Silnik wycieraczki przedniej
F19 5 * Układ przeciwblokujący i elektroniczny

moduł programu stabilizacji

F20 15 * Róg
F21 5 * Włącznik świateł stopu
F22 5 * Monitorowanie pompy próżniowej
F23 5 * Moduł sterujący silnika 15;

Moduł sterujący zespołu napędowego 15;

Pompa oleju przekładniowego 15.

F24 5 * Cewki przekaźników, moduł włącznika światła
F25 10 * Elektroniczna pompa chłodząca z silnikiem
F26 5 * Elektroniczny moduł wspomagania kierownicy 15
F27 5 * Czujnik przepływu masy powietrza
F28 15 * Moduł sterujący układu napędowego
F29 10 * Elektroniczna sprężarka klimatyzacji;

Podgrzewacz o dodatnim

współczynniku temperaturowym.

F30 10 * Moduł sterujący silnika;

Moduł sterujący zespołu napędowego.

F31 5 * Pierścień światła portu ładowania

(C-MAX Energi).

F32 20 * Moc pojazdu 2
F33 15 * Moc pojazdu 4
F34 10 * Wtryskiwacze
F35 10 * Moc pojazdu 3
F36 20 * Moc pojazdu 1
* Mini bezpieczniki

** Bezpieczniki kasetowe

Przekaźniki

Nr Amp [A] Opis
R1 Nieużywany
R2 Mikro Klakson
R3 Mikro Hybrydowa kontrola układu napędowego
R4 Mikro Przednia wycieraczka
R5 Nieużywany
R6 Mikro Wycieraczka przednia i tylna wysoko / nisko
R7 Przekaźnik

mocy

Pompa próżniowa
R8 Przekaźnik

mocy

Zasilanie zapłonu
R9 Nieużywany
R10 Mini Czujnik pompy próżniowej
R11 Nieużywany
R12 Przekaźnik

mocy

Wentylator chłodzący
R13 Mini Dmuchawa nagrzewnicy
R14 Mini Przekaźnik sterowania silnikiem
* Mini bezpieczniki

** Bezpieczniki kasetowe

Panel bezpieczników przedziału pasażerskiego

Panel bezpieczników znajduje się po prawej stronie pod schowkiem.

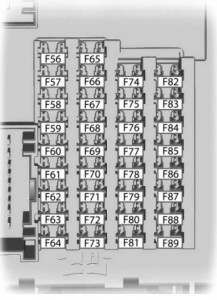

Ford C-MAX Hybrid – bezpieczniki – przedział pasażerski
Nr Amp [A] Opis
56 20 Zasilanie pompy paliwa
57 Nieużywany
58 5 Nieużywany (zapasowy)
59 5 Pasywny system antykradzieżowy
60 10 Oświetlenie wewnętrzne;

Zestaw przełączników drzwi kierowcy;

Oświetlenie schowka podręcznego;

Zespół przełączników konsoli górnej.

61 20 Zapalniczka;

Gniazdo zasilania w drugim rzędzie.

62 5 Moduł wycieraczek automatycznych;

Lusterko wsteczne z funkcją

automatycznego przyciemniania.

63 10 Nieużywany (zapasowy)
64 Nieużywany
65 10 Zwolnienie klapy podnoszonej
66 20 Zasilanie odblokowania drzwi kierowcy
67 7,5 Paszport telefonu komórkowego (C-MAX Energi);

Wyświetlacz wielofunkcyjny;

Moduł GPS;

SYNC.

68 15 Nieużywany (zapasowy)
69 5 Zestaw wskaźników
70 20 Zasilanie centralnego zamka i odblokowania
71 10 Głowica sterująca ogrzewaniem

(ręczna klimatyzacja);

Moduł klimatyzacji.

72 7,5 Moduł kierownicy
73 5 Złącze łącza danych, zasilanie OBD II
74 15 Zasilanie reflektorów
75 15 Zasilanie lamp przeciwmgielnych
76 10 Zasilanie lampy cofania
77 20 Pompa spryskiwacza
78 5 Wyłącznik zapłonu;

Przycisk Start

79 15 Radio;

Włącznik świateł awaryjnych.

80 20 Nieużywany (zapasowy)
81 5 Osłona przeciwsłoneczna;

Antena zdalnego odbiornika.

82 20 Masa pompy spryskiwacza
83 20 Podłoże centralnego zamka
84 20 Masa odblokowania drzwi napędu
85 7,5 Elektroniczny kanał 15
86 10 Moduł sterujący pasami bezpieczeństwa;

Wskaźnik wyłączenia poduszki

powietrznej pasażera.

87 Nieużywany
88 25 Nieużywany (zapasowy)
89 Nieużywany

Panel bezpieczników przedziału bagażowego

Panel bezpieczników znajduje się w bagażniku za lewym bocznym kołem. Zdejmij osłonę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

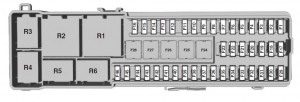

Ford C-MAX Hybrid – bezpieczniki – bagażnik
Nr Amp [A] Opis
F1 5 Moduł otwierania drzwi podnoszonych

bez użycia rąk.

F2 10 Moduł pojazdu bezkluczykowego
F3 5 Klamki drzwi pojazdu bezkluczykowe
F4 25 Sterownik drzwi z przodu po lewej stronie
F5 25 Sterownik drzwi przednich prawych
F6 25 Sterownik drzwi tylnych lewych
F7 25 Sterownik drzwi tylne prawe
F8 Nieużywany
F9 25 Silnik siedzenia kierowcy
F10 25 Ogrzewana szyba tylna
F11 Nieużywany
F12 15 Moduł sterujący elektroniką akumulatora
F13 Nieużywany
F14 10 Ładowarka (C-MAX Energi)
F15 Nieużywany
F 16 Nieużywany
F17 10 Moduł sterujący elektroniką akumulatora
F18 15 Moduł sterujący elektroniką akumulatora –

wentylator.

F19 15 Wentylator ładowarki (C-MAX Energi)
F20 Nieużywany
F21 10 Inteligentne złącze łącza danych
F22 10 Aktywna redukcja szumów
F23 Nieużywany
F24 30 Konwerter zasilania DC/AC
F25 25 Elektrycznie podnoszona klapa
F26 40 Ładowarka AC/DC (C-MAX Energi)
F27 20 Wylot bagażnika
F28 Nieużywany
F29 Nieużywany
F30 5 Moduł pomocy w parkowaniu
F31 5 Tylna kamera
F32 5 Konwerter zasilania DC/AC
F33 Nieużywany
F34 20 Ogrzewanie siedzenia kierowcy
F35 20 Ogrzewanie siedzenia pasażera
F36 Nieużywany
F37 20 Mocny parasol przeciwsłoneczny
F38 Nieużywany
F39 Nieużywany
F40 Nieużywany
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 5 Czujnik wilgotności
F46 10 System paliwowy
R1 Przekaźnik

mocy

Tylny przekaźnik 15
R2 Mini Ogrzewana szyba tylna
R3 Mikro Drzwiczki wlewu paliwa (C-MAX Energi)
R4 Nieużywany
R5 Nieużywany
R6 Mikro Tylna wycieraczka
