Ferrari 458 (2009-2015) – skrzynka bezpieczników

Ferrari 458 (2009-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Ferrari 458 (2009-2015) to bezpiecznik F44 w skrzynce bezpiecznikowej.

Lokalizacja

458 Spider

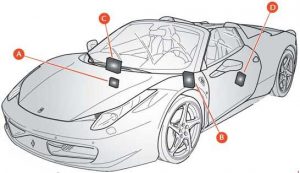

Ferrari 458 – schemat skrzynki bezpieczników – lokalizacja

458 Speciale

Ferrari 458 – schemat skrzynki bezpieczników – lokalizacja
Numer Opis
a Bezpieczniki i przekaźniki w komorze baterii
b Bezpieczniki i przekaźniki komputera pokładowego
c Bezpieczniki i przekaźniki w kabinie pasażerskiej po stronie pasażera
d Bezpieczniki i przekaźniki na tylnym panelu po stronie kierowcy

Bezpieczniki i przekaźniki Body Computer

Ferrari 458 – schemat skrzynki bezpieczników – komputer nadwozia
Numer Ampery [A] Opis
F12 15 Prawe światło drogowe
F13 15 Lewe światło drogowe
F31 7,5 ENT / A dla cewek przekaźników ECU deski rozdzielczej i węzła komputera pokładowego
F32 10 Światła kopułowe, oświetlenie na stopy i oświetlenie stopni. Cewka przekaźnika znacznika bocznego
F33 30 Speciale:  Lewy silnik systemowy Brembo EPB
F34 30 Spider: Suspension Control Node
Speciale:
 Prawy silnik systemu Brembo EPB
F35 7,5 Sterowanie światłem stopu, sterowanie sprzęgłem, węzeł klimatyzacji
F36 10 System wolumetryczny i przeciwkradzieżowy, czujniki parkowania, cewka przekaźnika klapki wlewu paliwa
F37 10 Sterowanie światłem stopu, węzeł tablicy rozdzielczej, węzeł sterowania zawieszeniem
F38 15 Siłownik zamka bagażnika
F39 15 Urządzenia ECU na desce rozdzielczej (połączenie NBC)
F40 30 Ogrzewana szyba tylna
F42 7,5 Alternator
15 Speciale:  gniazdo ładowania USB
F43 30 Zasilanie przekaźnika spryskiwacza szyby przedniej / wycieraczki
F44 20 Ogrzewanie siedzenia pasażera, zapalniczka
F47 30 Drzwi po stronie kierowcy, okno elektryczne po stronie kierowcy
F48 30 Drzwi po stronie pasażera, okno elektryczne po stronie pasażera
F49 7,5 Czujnik deszczu i zmierzchu, czujniki parkowania, sterowanie hamulcem postojowym, sterowanie regulacją kolumny, światła awaryjne, węzeł kierownicy, węzeł sterowania mechanizmem różnicowym, radio, interfejs skrzynki CAN
F50 7,5 Węzeł poduszki powietrznej, czujnik ciężaru
F51 7,5 Węzeł półautomatycznej skrzyni biegów
F52 15 Gniazdo zasilania, ogrzewanie siedzenia kierowcy
F53 10 Zasilanie węzła tablicy rozdzielczej
Przekaźnik
T01 20 Przekaźnik świateł mijania
T11 30 Podgrzewany przekaźnik tylnej szyby
T12 30 Przekaźnik serwisowy 1 (w zależności od wyłącznika zapłonu INT / A)
T13 50 Zworka (zasilacz serwisowy 2)

Bezpieczniki i przekaźniki w kabinie pasażerskiej po stronie pasażera

Ferrari 458 – schemat skrzynki bezpieczników – przedział pasażerski (strona pasażera)
Numer Ampery [A] Opis
F01 60 Spider:  +30 Przekaźnik wentylatora grzejnika 2
40 Speciale:  prawy przekaźnik wentylatora chłodnicy
F02 30 Spider:  +30 ABS (zawory)
Speciale:  F97, F98 bezpieczniki ochronne dla ABS
F03 30 Spider:  +30 Hard top Node (pompa)
F04 50 +30 ABS (pompa)
F05 40 +30 Węzeł klimatyzacji
F06 50 Spider:  +30 Przekaźnik wentylatora grzejnika 1
40 Speciale:  lewy przekaźnik wentylatora chłodnicy
F07 20 +30 Przekaźnik klaksonu
F08 7,5 Sprężarka klimatyzacji i ogrzewania
F09 7,5 +30 Dodatkowy przekaźnik światła stopu (trzecie światło stopu)
F10 15 Spider:  +30 Przekaźnik pompy paliwa 1
Speciale:  System monitorowania ciśnienia w oponach + DRL ECU
F11 25 Sonda lambda na lewym brzegu
F14 15 Spider:  +30 Przekaźnik świateł drogowych
10 Speciale:  +30 Przekaźnik świateł drogowych
F15 7,5 Spider:  +30 Zasilanie przekaźnika sterującego światłem stopu aktywowanego EPB, przekaźnik zasilania modułu LED prawego reflektora
10 Speciale:  +30 Zasilanie przekaźnika sterującego światłem stopu aktywowanego przez EPB, przekaźnik zasilania modułu LED prawego reflektora
F 16 25 +30 Zasilanie sterowania silnikiem na prawym brzegu
F17 25 +30 Zasilanie sterowania silnikiem na lewym brzegu
F18 10 +30 Zasilanie układu wtrysku lewego zespołu cylindrów, główny przekaźnik wtrysku zespołu cylindrów lewego
F19 10 +30 Zasilanie układu wtryskowego prawego zespołu cylindrów
F20 30 +30 Przekaźnik główny układu wtrysku prawego banku cylindrów
F21 15 Spider:  +30 Przekaźnik pompy paliwa 2
30 Speciale:  +30 Ochrona wyłącznika zapłonu
F22 15 Lewy brzeg (cewka zapłonowa)
F23 10 Spider:  +30 ABS (elektroniczny)
30 Speciale:  Węzeł kontroli zawieszenia
F24 15 Prawy brzeg (cewka zapłonowa)
F30 30 +30 przekaźnik wzmacniacza HI-FI
F81 40 Spider:  +30 Dodatkowe zasilanie ECU
50 Speciale:  ECU pompy paliwa
F82 70 +30 ECU deski rozdzielczej i ECU oi zasilanie tylnego panelu bocznego ii strona kierowcy
F83 50 +30 Przekaźnik pompy powietrza
F84 15 Spider:  +30 Przekaźnik pompy paliwa 1
30 Speciale:  Ochrona bezpieczników F94 F95 F96
F85 25 Spryskiwacz reflektorów
F87 25 Prawobrzeżne czujniki tlenu
F88 10 +15 Układ wtryskowy lewego cylindra
F89 10 +15 Układ wtryskowy prawego cylindra
F91 15 Spider:  +30 Węzeł ciśnienia w oponach, przekaźnik modułu LED reflektorów LH
10 Speciale:  czujniki lewego zespołu cylindrów
F92 7,5 Spider:  +30 Wykrywanie alternatora
10 Speciale:  czujniki prawego zespołu cylindrów
F93 30 Spider:  +30 Włącznik zapłonu
7,5 Speciale:  jonizujący ECU silnika
F94 15 +30 Radio / CAN box / ICP / sprężyna dokująca / japoński stabilizator systemu nawigacji
F95 10 +30 Stabilizator prądu
F96 7,5 Speciale:  wyłącznik zapłonu +15, stabilizowany na przyciski
F97 30 Spider:  +30 Stabilizator do wzmacniacza Becker
Speciale:  hydraulika ABS
F98 10 Speciale:  elektronika ABS
Przekaźnik
T02 30 Przekaźnik świateł drogowych
T03 30 Spider:  Przekaźnik drugiej prędkości pompy paliwa
T05 30 Spider:  Przekaźnik pompy paliwa 2
T06 30 Spider:  Przekaźnik schowka na rękawiczki
T07 50 Przekaźnik klaksonowy
T08 30 Przekaźnik sprężarki klimatyzacji i ogrzewania
T09 30 Przekaźnik główny układu wtrysku lewego rzędu cylindrów
T10 30 Przekaźnik główny układu wtrysku prawego rzędu cylindrów
T14 30 Spider:  Przekaźnik pompy paliwa 1
T17 10 Przekaźnik INT / A (urządzenia wyłączone przy zapłonie)
20
T19 30 Przekaźnik sterujący światłem stopu aktywowany przez EPB
T20 30 Pająk:  Sztafeta startowa
T26 10 Przekaźnik pierwszej prędkości wycieraczek szyby przedniej
20
T27 10 Przekaźnik drugiej prędkości wycieraczek szyby przedniej
20
T28 30 Przekaźnik pompy spryskiwacza szyby przedniej
T29 30 Dodatkowy przekaźnik światła stopu (trzecie światło stopu)
T30 50 Przekaźnik pompy powietrza
T31 30 Przekaźnik pompy spryskiwacza reflektorów
T37 30 Spider:  Przekaźnik wentylatora grzejnikowego 2
Speciale:  stabilizowana moc +15 do podświetlania przycisków
T38 30 Zasilanie modułu LED lewego reflektora
T39 30 Zasilanie modułu LED prawego reflektora
T40 30 Spider:  Przekaźnik wentylatora grzejnikowego 1
Speciale:  Przekaźnik umożliwiający uruchomienie

Bezpieczniki i przekaźniki na tylnym panelu po stronie kierowcy

Ferrari 458 – schemat skrzynki bezpieczników – tylny panel po stronie kierowcy
Numer Ampery [A] Opis
F54 15 +30 Wentylator chłodzący skrzynię biegów
F56 30 Spider:  +30 węzeł pozycji jazdy
F57 7,5 Znaczniki boczne 1 (lewy przód i prawy tył)
F59 7,5 Zasilanie światła cofania
F60 30 Spider:  +30 Passenger Position Node
Speciale:  Active aerodynamics
F61 7,5 +30 Węzeł pozycji kierowcy (elektroniczny), podnośnik przedni
F62 7,5 Spider:  +30 Passenger Position Node (elektroniczny)
F63 15 Spider:  +30 Główny przekaźnik półautomatycznej skrzyni biegów
20 Speciale:  +30 Główny przekaźnik półautomatycznej skrzyni biegów
F64 7,5 Zasilanie siłownika klapki wlewu paliwa
F65 20 +30 Siłownik zamka drzwi
F66 7,5 +30 Węzeł półautomatycznej skrzyni biegów
F67 7,5 Znaczniki boczne 2 (prawy przód i lewy tył)
F78 15 +30 Ładowarka baterii
F80 30 +30 Przekaźnik rozruchowy
Przekaźnik
T21 50 Przekaźnik boczny
T22 30 Przekaźnik światła cofania
T23 30 Przekaźnik klapki wlewu paliwa
T24 30 Przekaźnik wentylatora chłodzącego skrzynię biegów
T25 30 Główny przekaźnik półautomatycznej skrzyni biegów
T43 30 Spider:  Uruchom przekaźnik włączający
R1 Przekaźnik mocy rozrusznika
R2 Przekaźnik mocy rozrusznika

Bezpieczniki i przekaźniki w komorze baterii

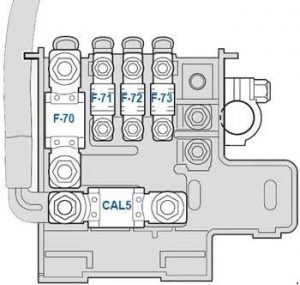

Ferrari 458 – schemat skrzynki bezpieczników – komora akumulatora
Numer Ampery [A] Opis
CAL5 CAL5 Zasilanie (rozrusznik i alternator)
F70 150 Przekaźnik silnika i bezpiecznik Zasilanie ECU (SCM)
F71 40 Pompa przedniego podnoszenia
F72 40 Spider:  Siła hamulca postojowego
F73 70 Zasilanie ECU deski rozdzielczej
