Hummer H3 (2010) – skrzynka bezpieczników
Hummer H3 (2010) – schemat skrzynki bezpieczników
Rok produkcji: 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Hummerze H3 (2010) to bezpiecznik F51 w skrzynce bezpiecznikowej.

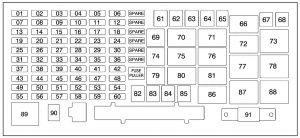

Blok bezpieczników komory silnika
Skrzynka bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.
| Nr | Opis |
| 1 | Podgrzewane siedzenia |
| 2 | Grille Guard |
| 3 | Światło stopu (tylko H3T) |
| 4 | Lampy do bagażników dachowych |
| 5 | Wyłącznik zapłonu akumulatora |
| 6 | Przednia wycieraczka |
| 7 | Regulowana moc sterowania napięciem |
| 8 | Blokady zasilania |
| 9 | Szyberdach;
Przednia pompa spryskiwacza. |
| 10 | Akcesoria (SPO) |
| 11 | Nieużywany |
| 12 | Moduł sterujący skrzynki rozdzielczej |
| 13 | Radio |
| 14 | Moduł sterujący nadwozia |
| 15 | Silnik tylnej wycieraczki
(tylko H3). |
| 16 | Przełącznik tylnej pompy wycieraczki
(tylko H3). |
| 17 | Reaktor wtrysku powietrza (AIR)
Moduł przekaźnika pompy/skrzyni biegów (TCM) (tylko V8). |
| 18 | Kamera cofania |
| 19 | Grupa |
| 20 | Tylne światło skrętu, światło awaryjne |
| 21 | Moduł sterowania zespołem napędowym 1 |
| 22 | Czujnik masowego przepływu powietrza;
Elektromagnes przedmuchu. |
| 23 | Wtryskiwacz/cewka V8 |
| 24 | Światło przeciwmgielne |
| 25 | Moduł sterowania zespołem napędowym B |
| 26 | Moduł sterujący skrzyni biegów (TCM) |
| 27 | Poduszki powietrzne |
| 28 | Nieużywany |
| 29 | Hamulce przeciwblokujące;
StabiliTrak®. |
| 30 | Odmgławiacz tylnej szyby |
| 31 | Kanister Vent |
| 32 | Regulowany czujnik kontroli napięcia |
| 33 | Zapłon 1 |
| 34 | Przenoszenie |
| 35 | Tempomat |
| 36 | Klakson |
| 37 | Tylne światło postojowe po stronie kierowcy |
| 38 | Wzmacniacz |
| 39 | Światła do jazdy dziennej |
| 40 | Reflektor boczny pasażera |
| 41 | Reflektor po stronie kierowcy |
| 42 | Lampa cofania przyczepy |
| 43 | Przednie światła postojowe |
| 44 | Elektrozawór reaktora wtrysku powietrza (AIR) |
| 45 | Zasilanie pomocnicze 2;
Zapalniczka. |
| 46 | Elektroniczna kontrola przepustnicy |
| 47 | Czujnik tlenu |
| 48 | Sprzęgło klimatyzacji |
| 49 | Tylne światło postojowe |
| 50 | Światło stopu |
| 51 | Zasilanie pomocnicze 1;
Zapalniczka. |
| 52 | StabiliTrak®,
Układ zapobiegający blokowaniu kół podczas hamowania. |
| 53 | Elektrycznie podgrzewany fotel;
Przełącznik pasa. |
| 54 | Moduł sterujący układu paliwowego (FSCM) |
| 55 | Światła postojowe przyczepy |
| 56 | Kierunkowskaz przedni;
Sygnał ostrzegawczy; Lusterko wsteczne. |
| 57 | Elektryczny szyberdach |
| 58 | Przełącznik modułu sterującego
skrzynki rozdzielczej. |
| 59 | Kontrola klimatu |
| 60 | Lampa zapasowa |
| 61 | Fotele elektryczne |
| 62 | Pompa reaktora wtrysku powietrza (AIR) |
| 63 | Boczne okno elektryczne pasażera |
| 64 | Hamulce przeciwblokujące;
Elektromagnes StabiliTrak® 2. |
| 67 | Hamulce przeciwblokujące,
Silnik StabiliTrak® 1 |
| 68 | Okno elektryczne po stronie kierowcy |
| 82 | Wentylator klimatyzacji |
| 83 | Elektroniczny sterownik hamulca |
| 84 | Przyczepa B + bezpiecznik |
| 85 | Rozrusznik |
| 91 | Generator Megafuse |
| Przekaźnik | Opis |
| 66 | Światło stopu (tylko H3T) |
| 69 | Światło przeciwmgielne |
| 70 | Wysokie światła mijania |
| 71 | Odmgławiacz tylny |
| 72 | Włączanie/wyłączanie wycieraczki
przedniej szyby. |
| 73 | Wycieraczka przedniej szyby wysoka/niska |
| 74 | Klakson |
| 75 | Reflektor |
| 76 | Sprzęgło klimatyzacji |
| 77 | Moduł sterowania zespołem napędowym
(rozrusznik). |
| 78 | Biegi, korba |
| 79 | Światła do jazdy dziennej |
| 80 | Elektrozawór reaktora wtrysku
powietrza (AIR). |
| 81 | Układ napędowy |
| 86 | Utworzyć kopię zapasową |
| 87 | Zapłon 3
(ogrzewanie, wentylacja, klimatyzacja). |
| 88 | Zatrzymana moc akcesoriów/akcesoria |
| 89 | Lampa parkowa |
| Dioda | Opis |
| 65 | Dioda wycieraczki |
| 90 | Dioda sprzęgła klimatyzacji |
