Dacia Logan L8 (2014-2021) – skrzynka bezpieczników

Dacia Logan L8 – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021



W komorze silnika

Skrzynka bezpieczników znajduje się po lewej stronie obok akumulatora i jest zamknięta plastikową pokrywką.

Numer Opis
Ef1 40A Prawy element grzewczy szyby przedniej
Ef2 40A Element grzejny lewej szyby przedniej
Ef3 50A ABS/ESP
Ef4 60A Immobilizer, obwód zasilania bezpiecznika przedziału pasażerskiego F28-F31
Ef5 60A Zasilanie bezpieczników przedziału pasażerskiego F11, F23 – F27, F34 i F39
Ef6 30A ABS/ESP
Ef7 30A Podgrzewana tylna szyba i lusterka
Ef8 15A Przednie światła przeciwmgielne
Ef9 15A Podgrzewane siedzenia
Ef10 15А Sprzęgło klimatyzatora (sprzęt z klimatyzacją) / 25А Pierwsza prędkość wentylatora elektrycznego (sprzęt bez klimatyzacji)
Ef11 25A Bezpiecznik przekaźnika systemu zarządzania silnikiem
Ef12 Wentylator chłodzący elektryczny 40A
Ef13 15A System zarządzania silnikiem
Er1 35A Przekaźnik do ogrzewania lewej szyby
Er2 35A Przekaźnik do prawidłowego ogrzewania szkła
Er3 20A Przekaźnik pompy paliwa
Er4 20A Przekaźnik sprężarki klimatyzatora lub pierwszej prędkości wentylatora elektrycznego (w zależności od konfiguracji)
Er5 35A Przekaźnik sterujący silnika
Zobacz również:  Dacia Logan MCV – skrzynka bezpieczników

W przedziale pasażerskim

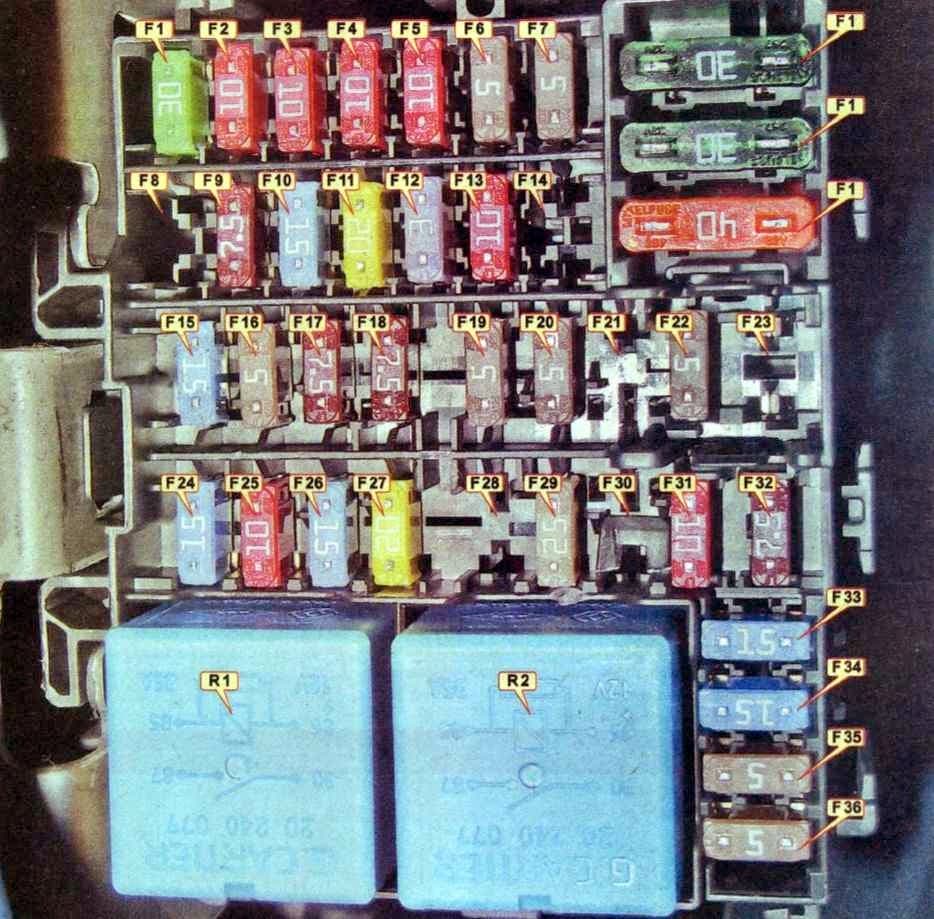

Skrzynka bezpieczników znajduje się po stronie kierowcy za plastikową osłoną.

Numer Opis
F1 Elektryczne podnośniki przednie szklane 30A
F2 10A Lewy reflektor świateł drogowych
F3 Prawy reflektor świateł drogowych 10A
F4 10A lewy reflektor świateł mijania
F5 Prawy reflektor świateł drogowych 10A
F6 5A Wymiary tylne, oświetlenie liczbowe, oświetlenie
F7 Wymiary frontu 5A
F8 Szklane tylne podnośniki elektryczne 30A
F9 Tylne światło przeciwmgielne 7,5 A
F10 15A Sygnał dźwiękowy
F11 Centralny zamek 20A
F12 3A ABS/ESP
F13 Oświetlenie wnętrza 10A, klimatyzacja
F14 Czujnik kąta skrętu 5A
F15 15A Spryskiwacz szyby, radar parkowania, światło cofania
F 16 5A System audio, podgrzewana szyby, ogranicznik prędkości
F17 7,5 A DRL
F18 Światło hamowania 7,5 A
F19 Układ sterowania 5A
F20 Poduszki powietrzne 5A
F21 7,5 A Lampa cofania, jednostka sterująca AMT
F22 5A elektryczna pompa wspomagania kierownicy
F23 Zapasowy
F24 Wskaźnik kierunkowskazu 15A
F25 System antykradzieżowy 10A
F26 15A Elektryczna jednostka sterująca
F27 Przełączniki kolumny kierownicy 20A (wejście świateł mijania)
F28 Zapasowy
F29 Przełączniki kolumny kierownicy 25A (wejście świateł drogowych)
F30 Zapasowy
F31 10A Tablica przyrządów
F32 System audio 7,5 A
F33 Zapalniczka 15A
F34 Złącze diagnostyczne 15A
F35 Podgrzewane lusterka zewnętrzne 5A
F36 Napęd lusterek bocznych 5A
F37 30A Rozrusznik
F38 Wycieraczka 30A
F39 Klimatyzator 40A
R1 Przekaźnik klimatyzatora 35A
R2 35A Tylny tylnego odmgławiacza szyby
