Citroen Relay (2006-2014) – skrzynka bezpieczników

Citroen Relay (2006-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007, 2008, 2009, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie Relay (2006-2014) to bezpiecznik 15 w skrzynce bezpiecznikowej w komorze silnika.

Bezpieczniki panelu deski rozdzielczej po stronie kierowcy (v1)

Citroen Relay – schemat skrzynki bezpieczników – bezpieczniki deski rozdzielczej po stronie kierowcy

Nr	[A]	Opis
12	7.5	Światło mijania prawe
13	7.5	Światło mijania lewe – regulator wysokości reflektora
31	7.5	Zasilanie przekaźnika
32	10	Oświetlenie wnętrza minibusa – Światła ostrzegawcze
Reklama
33	15	Tylne gniazdo 12 V.
34	–	Nieużywany
35	7.5	Światła cofania – czujnik obecności wody w oleju napędowym
36	15	Jednostka blokująca / odblokowująca drzwi
37	7.5	Włącznik świateł hamowania – trzecie światło stop – tablica przyrządów
38	10	Przekaźniki wewnętrzne
39	10	Sprzęt audio – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne sterowanie ogrzewaniem dodatkowym
40	15	Rozmrażanie: tylna szyba (lewa strona), lusterko (strona pasażera)
41	15	Rozmrażanie: szyba tylna (prawa strona), lusterko (strona kierowcy)
42	7.5	Sterownik i czujnik ABS – Czujnik ESP – Włącznik świateł hamowania
43	30	Silnik wycieraczek szyby przedniej
44	20	Zapalniczka – Przednie gniazdo 12 V.
45	7.5	Elektryczne przełączniki szyb i lusterek (po stronie kierowcy) – Elektryczna szyba pasażera
46	–	Nieużywany
47	20	Silnik szyby kierowcy
48	20	Silnik podnośnika szyby pasażera
49	7.5	Czujnik deszczu / nasłonecznienia – Sprzęt audio – Silnik podnośnika szyby kierowcy – Alarm – Elementy sterujące na tablicy przyrządów
50	7.5	Zespół poduszek powietrznych i napinaczy
51	7.5	Tachograf – Tempomat – Sterowanie klimatyzacją
52	7.5	Przekaźniki przedziału pasażerskiego
Reklama
53	7.5	Tablica przyrządów – tylne wzmacniacze przeciwmgielne

Bezpieczniki w desce rozdzielczej po stronie kierowcy (v2)

Nr	[A]	Opis
12	7.5	Światło mijania prawe
13	7.5	Światło mijania lewe
31	5	Zasilanie przekaźnika
32	7.5	Oświetlenie wewnętrzne
33	20	Czujnik akumulatora
34	20	Oświetlenie wnętrza minibusa – ostrzeżenie o niebezpieczeństwie
36	10	System audio – Gniazdo diagnostyczne – Syrena alarmowa – Programowalne sterowanie ogrzewaniem dodatkowym – Sterowanie klimatyzacją – Tachograf – Akumulator
37	7.5	Włącznik świateł hamowania – trzecie światło stop – tablica przyrządów
38	20	Centralny zamek
42	5	Sterownik i czujnik ABS – Czujnik ASR – Czujnik ESP – Włącznik świateł hamowania
43	20	Silnik wycieraczek szyby przedniej
47	20	Silnik szyby kierowcy
48	20	Silnik podnośnika szyby pasażera
Reklama
49	5	System audio – elementy sterujące na tablicy przyrządów
50	7.5	Zespół poduszek powietrznych i napinaczy
51	5	Tachograf – Tempomat – Sterowanie klimatyzacją – Światła cofania – Czujnik obecności wody w oleju napędowym
53	7.5	Tablica przyrządów
89	–	Nieużywany
90	7.5	Światło drogowe lewe
91	7.5	Światło drogowe prawe
92	7.5	Lewe światło przeciwmgielne
93	7.5	Prawe światło przeciwmgłowe

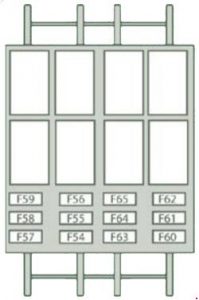

Bezpieczniki słupka pasażera

Nr	[A]	Opis
54	–	Nieużywany
55	15	Podgrzewane siedzenia
56	15	Gniazdo 12 V.
57	10	Programowalne dodatkowe ogrzewanie
57	10	Silnik wentylacyjno-grzewczy pod fotelem kierowcy
58	15	Odparowywanie: tylna szyba po lewej stronie
58	10	Kierunkowskazy
59	15	Odparowywanie: prawa tylna szyba
60	–	Nieużywany
61	–	Nieużywany
Reklama
62	–	Nieużywany
63	10	Programowalny przełącznik dodatkowego ogrzewania
64	–	Nieużywany
65	30	Programowalny dodatkowy wentylator grzewczy

Bezpieczniki w komorze silnika (v1)

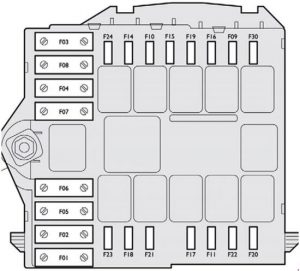

Citroen Relay – schemat skrzynki bezpieczników – komora silnika

Nr	[A]	Opis
1	40	Zasilanie pompy ABS / ESP
2	50	Jednostka podgrzewania oleju napędowego
3	30	Stacyjka
4	20	Programowalny dodatkowy palnik grzewczy
5	20	Programowalny przekaźnik sterujący ogrzewaniem dodatkowym
6	40/60	Zespół wentylatora (duża prędkość)
7	40/50	Zespół wentylatora (niska prędkość)
8	40	Klimatyzacja
9	20	Pompa spryskiwacza szyby przedniej
10	15	Klakson
11	7.5	Jednostka i przekaźnik podgrzewania oleju napędowego
14	7.5	Światło drogowe prawe
15	7.5	Reflektor świateł drogowych z lewej strony
16	7.5	Jednostka sterująca silnika
17	10	Jednostka sterująca silnika
18	7.5	Jednostka sterująca silnika
19	7.5	Sprężarka klimatyzacji
20	30	Pompa spryskiwacza reflektorów
21	15	Zasilanie pompy paliwa
22	20	Jednostka sterująca silnika
23	30	Zasilanie zaworów elektromagnetycznych ABS / ESP
24	–	Nieużywany
30	15	Przednie światła przeciwmgielne

Bezpieczniki w komorze silnika (v2)

Nr	[A]	Opis
1	40	Zasilanie pompy ABS / ESP
Reklama
2	50	Zespół podgrzewacza oleju napędowego
3	30	Stacyjka
4	30	Pompa spryskiwacza reflektorów
8	40	Zespół wentylatora kabiny
9	15	Tylne gniazdo 12 V.
10	15	Klakson
14	15	Przednie gniazdo 12 V.
15	10	Zapalniczka
20	30	Pompa do spryskiwaczy
21	15	Zasilanie pompy paliwa
24	15	Dodatkowy panel do karetki – Lustra
30	15	Odparowywanie

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Citroen Relay (2006-2014) — gdzie jest bezpiecznik pompy paliwa?

W modelu Citroen Relay (2006-2014) za ten obwód odpowiada pozycja 21 w skrzynce: bezpieczniki w komorze silnika (v1) oraz pozycja 21 w skrzynce: bezpieczniki w komorze silnika (v2). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Citroën Berlingo II (2008-2018) – skrzynka bezpieczników

Pod którym numerem jest bezpiecznik centralnego zamka w Citroen Relay (2006-2014)?

W Citroen Relay (2006-2014) tego obwodu pilnuje pozycja 38 w skrzynce: bezpieczniki w desce rozdzielczej po stronie kierowcy (v2). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik radia w Citroen Relay (2006-2014)?

W modelu Citroen Relay (2006-2014) znajdziesz go tutaj: pozycja 36 w skrzynce: bezpieczniki w desce rozdzielczej po stronie kierowcy (v2) oraz pozycja 49 w skrzynce: bezpieczniki w desce rozdzielczej po stronie kierowcy (v2). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł przeciwmgielnych w Citroen Relay (2006-2014)?

W modelu Citroen Relay (2006-2014) za ten obwód odpowiada pozycja 53 w skrzynce: bezpieczniki panelu deski rozdzielczej po stronie kierowcy (v1), pozycja 92 w skrzynce: bezpieczniki w desce rozdzielczej po stronie kierowcy (v2), pozycja 30 w skrzynce: bezpieczniki w komorze silnika (v1). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Citroen C6 (2005-2012) – skrzynka bezpieczników

Gdzie znajdę bezpiecznik podgrzewania foteli w Citroen Relay (2006-2014)?

W Citroen Relay (2006-2014) tego obwodu pilnuje pozycja 55 w skrzynce: bezpieczniki słupka pasażera. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
