BMW 530i – E34 (1991-1994) – skrzynka bezpieczników
BMW 530i – E34 (1991-1994) – schemat skrzynki bezpieczników
Rok produkcji: 1991, 1992, 1993, 1994.
Bezpiecznik zapalniczki (gniazdo zasilania) w BMW 530i – E34 (1991-1994) to bezpiecznik 5, 18, 21, 26 w skrzynce bezpiecznikowej.

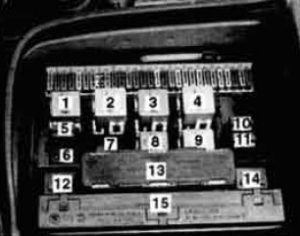

Przednia skrzynka rozdzielcza zasilania
Blok bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.
| Nr | Opis |
| 1 | Wtyczka zwierająca klakson;
Telefon. |
| 2) | Przekaźnik rozrusznika |
| 3) | Przekaźnik odciążający (zacisk R) |
| 4 | Przekaźnik dmuchawy |
| 5 | Przekaźnik pompy spryskiwacza |
| 6 | Przekaźnik ostrzeżeń telefonicznych |
| 7 | Przekaźnik ABS (1994-95) |
| 8 | Przekaźnik odciążający (K61) |
| 9 | Przekaźnik odciążający (K15) |
| 10 | Przekaźnik pomocniczej pompy wodnej |
| 11 | Przekaźnik klaksonu |
| 12 | Przekaźnik świateł awaryjnych |
| 13 | Sprawdź moduł sterujący |
| 14 | Moduł kontroli awarii |
| 15 | Moduł sterujący lampą |

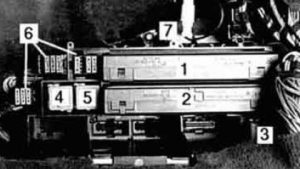

Tylna skrzynka rozdzielcza mocy
Tylna skrzynka rozdzielcza znajduje się pod poduszką tylnego siedzenia i zawiera bezpieczniki pomocnicze. przekaźniki. i moduły sterujące.
| Nr | Opis |
| 1 | Moduł przekaźnikowy |
| 2) | Moduł ogólny |
| 3) | Przekaźnik odmgławiacza tylnego |
| 4 | Przekaźnik wycieraczek |
| 5 | Przekaźnik ochrony zasilania elektrycznego |
| 6 | Bloki bezpieczników |
| 7 | Blok bezpieczników (1992 i później) |
Skrzynka elektroniki (E-box)
Skrzynka elektroniki lub skrzynka E · box znajduje się w prawym tylnym rogu komory silnika.
| Nr | Opis |
| 1 | Moduł sterujący ABS lub Slip (trakcja) |
| 2) | Moduł sterujący DME |
| 3) | Moduł tempomatu |
| 4 | Przekaźnik systemowy (główny) |
| 5 | Przekaźnik pompy paliwa |
| 6 | Przekaźnik podgrzewacza czujnika tlenu |
Pomocniczy panel przekaźników
Pomocniczy panel przekaźników jest zamontowany w lewym przednim rogu komory silnika.
| Nr | Opis |
| 1 | Moduł układu czyszczenia reflektorów/mgły (Kanada) |
| 2) | Przekaźnik normalnej prędkości |
| 3) | Przekaźnik dużej prędkości |
| 4 | Przekaźnik ostrzeżenia dźwiękowego telefonu |
| 5 | Przekaźnik klimatyzacji |
| 6 | Bezpieczniki |
Pozycja bezpiecznika
Bezpieczniki od 1 do bezpiecznika 29 są zamontowane w przedniej skrzynce jonowej rozdzielczej mocy. Dodatkowe lokalizacje bezpieczników obejmują tylną skrzynkę rozdzielczą zasilania (bezpiecznik nr 30-37. I nr 40-47) oraz panel przekaźników pomocniczych (bezpiecznik nr 48. 49 lub # 55-56).
| Nr | Amp [A] | Opis |
| 1 | 15 | ABS (patrz także Bezpiecznik 17)
Kontrola sprawdzania zestawu wskaźników (patrz także Bezpieczniki 15. 17. 20. 29); Monitor lampy (patrz także Bezpieczniki 2, 3, 5, 7, 10, 11, 13, 14, 15); Światła stopu; Tempomat (patrz także Bezpiecznik 17); Komputer pokładowy (patrz także Bezpieczniki 17, 20); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 17, 20); Elektroniczna kontrola transmisji (patrz także Bezpiecznik 12, 17). |
| 2) | 7,5 | Wtrysk paliwa (tylko silnik M60)
Reflektory/światła przeciwmgielne (patrz także Bezpieczniki 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lamp (patrz także bezpieczniki 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Włącz światła awaryjne (patrz także Bezpieczniki 3, 6, 13, 14) Jednostka sterująca awarią (patrz także Bezpieczniki 6, 10, 11). |
| 3) | 7,5 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 5, 7, 10, 11, 13, 14, 24); Monitor lamp (patrz także Bezpieczniki 1, 2, 4, 5, 7, 10, 11, 13, 14, 15); Kierunkowskazy/światła awaryjne (patrz także Bezpieczniki 2, 6, 13, 14); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 4, 5, 17, 22, 24); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Światła postojowe/tylne/do kabiny
(patrz także Bezpieczniki 5, 15, 20); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 5, 7, 10, 11, 13, 14, 15); Elektryczne lusterka (patrz także Bezpieczniki 5, 12); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 5, 17, 22, 24); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Reflektory / światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 7, 10, 11, 13, 14); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 17, 22, 24); Światła parkitail / underhood (patrz także Bezpieczniki 4, 15, 20); Oświetlenie tablicy rejestracyjnej (patrz także 15, 21); Oświetlenie schowka/Zapalniczka samochodowa (patrz także Bezpieczniki 18, 21, 26); Oświetlenie wewnętrzne (patrz także Bezpieczniki 17, 18, 20, 21); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektryczne lusterka (patrz także Bezpieczniki 4, 12); Elektronika nadwozia (ZKE) (patrz również Bezpieczniki 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Kierunkowskazy/światła awaryjne
(patrz także Bezpieczniki 2, 3, 13, 14)’ Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 7 | 15 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 5, 10, 11, 13, 14, 15). Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5, 10, 11, 13, 14). |
| 8 | 7,5 | – |
| 9 | 15 | Klakson;
Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 19, 20, 27, 29, 46); Telefon komórkowy (patrz także Bezpieczniki 18, 31); Wentylator pomocniczy (patrz także Bezpieczniki 25, 29). |
| 10 | 7,5 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 5, 7, 11, 13, 14); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 11, 13, 14, 15); Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 11 | 7,5 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 5, 7, 10, 13, 14); Monitor lampy (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7 10, 13, 14, 15); Jednostka sterująca awarią (patrz także Bezpieczniki 2, 10, 11). |
| 12 | 15 | Grzałki dysz spryskiwaczy przedniej szyby;
Światła zapasowe; Lusterka elektryczne; Miejsca pamięci (patrz także Bezpieczniki 16, 18, 42); Elektroniczna kontrola transmisji (patrz także Bezpiecznik 1, 17). |
| 13 | 7,5 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 5, 7, 10,11, 14); Kierunkowskazy/światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 14); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Reflektory/światła przeciwmgielne
(patrz także Bezpieczniki 2, 3, 5, 7, 10, 11, 13, 37); Kierunkowskazy/światła awaryjne (patrz także Bezpieczniki 2, 3, 6, 13); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Światła postojowe/tylne/do kabiny
(patrz także Bezpieczniki 4, 5, 20); Oświetlenie tablicy (patrz także Bezpieczniki 5, 21); Światła stop (patrz także Bezpiecznik 1); Monitor lamp (patrz także Bezpieczniki 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Podgrzewane siedzenia;
Miejsca pamięci; (patrz także Bezpieczniki 12, 18, 42); Podparcie lędźwi. |
| 17 | 7,5 | Wtrysk paliwa
(patrz także Bezpiecznik 23); System ładowania; Start; Wentylator skrzynki elektrycznej (patrz także Bezpiecznik 28); Sterowanie elektroniczną skrzynią biegów (patrz także Bezpieczniki 1, 12); ABSlTraction (patrz także Bezpiecznik 1); Ogrzewanie zamka drzwi (patrz także Bezpiecznik 30); Podnośniki szyb (patrz także Bezpieczniki 30, 31, 47); Elektryczny szyberdach (patrz także Bezpieczniki 30, 31, 47); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 22, 24); Zestaw wskaźników (patrz także Bezpieczniki 1, 17, 20, 29); Monitor lamp (patrz także Bezpieczniki 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Światła stop (patrz także bezpiecznik 15); Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 18, 21, 30, 44); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 20); Tempomat (patrz także Bezpiecznik 1); Komputer pokładowy Monitor lamp (patrz także Bezpieczniki 1, 20); Elektronika elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Oświetlenie wewnętrzne
(patrz także Bezpieczniki 5, 17, 21, 30, 44); Światło schowka/zapalniczki (patrz także Bezpieczniki 5, 21, 26); Radio/odtwarzacz CD (patrz także Bezpiecznik 41); Telefon komórkowy (patrz także Bezpieczniki 9, 31); Miejsca pamięci (patrz także Bezpieczniki 12, 16, 42); System antykradzieżowy (Alpine) (patrz także Bezpiecznik 21); Blokowanie pilota. |
| 19 | 30 | Zintegrowane rozporządzenie
w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9. 20. 27, 29, 46). |
| 20 | 7,5 | Zestaw wskaźników/kontrola kontroli
(patrz także Bezpieczniki 1, 17, 29); Światła postojowe/tylne /do kabiny (patrz także Bezpieczniki 4, 5, 15); Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 21, 30); Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 27, 29, 46); Komputer pokładowy (patrz także Bezpieczniki 1. 17); Elektroniczne sterowanie przepustnicą (EML) (patrz także Bezpieczniki 1, 17). |
| 21 | 7,5 | Oświetlenie licencji / tułowia
(patrz także Bezpieczniki 5, 15) Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 30, 44) Światło schowka / zapalniczki (patrz także Bezpieczniki 5, 18, 26) System antykradzieżowy (Alpine) (patrz także Bezpiecznik 18) |
| 22 | 30 | Kontrola ciśnienia wycieraczki przedniej szyby (ADV)
(patrz także Bezpieczniki 15, 44); Spryskiwacz reflektorów (Kanada) (patrz także Bezpieczniki 3, 4, 5, 17, 24), |
| 23 | 15 | Wtrysk paliwa / pompa paliwa (patrz także Bezpiecznik 17) |
| 24 | 10 | System czyszczenia reflektorów (poza USA)
Sterowanie wycieraczkami przedniej szyby (SWSI (patrz także Bezpiecznik 44) Elektronika korpusu centralnego (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Wentylator pomocniczy
(patrz także Bezpiecznik 29) |
| 26 | 30 | Światło schowka/zapalniczki
(patrz także Bezpieczniki 5, 18, 21) |
| 27 | 7,5 | Zintegrowane rozporządzenie
w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 29, 46) |
| 28 | 15 | E · wentylator skrzynkowy (również Bezpiecznik 17) System ładowania (patrz także Bezpiecznik 17) Ogrzewanie siedzenia czcionki Ogrzewana tylna szyba Wspomaganie kierownicy (Servotronic) |
| 29 | 7,5 | Zintegrowane rozporządzenie
w sprawie kontroli klimatu (IHKR) (patrz także Bezpieczniki 9, 19, 20, 24, 27, 46) Wentylator pomocniczy (patrz także Bezpiecznik 25) Zestaw wskaźników (patrz także Bezpieczniki 1, 17, 20) |
| 30 | 7,5 | Ogrzewanie zamka drzwi (patrz także Bezpiecznik 17) Centralny zamek (patrz także Bezpiecznik 31, 47) Podnośniki szyb (patrz także Bezpiecznik 17, 31, 47) Elektryczny szyberdach (patrz także Bezpieczniki 17, 31, 47) Elektronika elektroniki centralnej (ZKE) (patrz także Bezpieczniki 3, 4, 5, 17, 24, 47) Oświetlenie wewnętrzne (patrz także Bezpieczniki 5, 17, 18, 20, 21) |
| 31 | 7,5 | Centralny zamek (patrz także Bezpieczniki 30, 47) Podnośniki szyb (patrz także Bezpieczniki 17, 30, 47) Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 47) Telefon komórkowy (patrz także Bezpieczniki 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Elektryczna regulacja kolumny kierownicy |
| 35 | 30 | Centralny zamek |
| 37 | 20 | Sterowanie wycieraczek / spryskiwaczy tylnej szyby (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / odtwarzacz CD (patrz także Bezpiecznik 18) Podgrzewane siedzenia |
| 42 | 30 | Elektryczne fotele (patrz także Bezpiecznik 43) Miejsca pamięci (patrz także Bezpieczniki 12, 16, 18) |
| 43 | 30 | Elektryczne fotele (patrz także Bezpiecznik 42) |
| 44 | 30 | Sterowanie wycieraczek przedniej szyby (SWS)
(patrz także Bezpiecznik 24) Kontrola ciśnienia wycieraczek (SWS) (patrz także Bezpiecznik 15, 22) |
| 46 | 30 | Zintegrowane rozporządzenie w sprawie kontroli klimatu (IHKR)
(patrz także Bezpieczniki 9, 19, 20, 27, 29) |
| 47 | 30 | Elektronika nadwozia (ZKE)
(patrz także Bezpieczniki 3, 4, 5, 17,24, 30) Elektryczny szyberdach (patrz także Bezpieczniki 17, 30, 31) Podnośniki szyb (patrz także Bezpieczniki 17, 30,31) Centralny zamek (patrz także Bezpieczniki 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
