Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi RS6 C5 (1997-2005) to bezpiecznik 33 w skrzynce bezpiecznikowej na desce rozdzielczej.

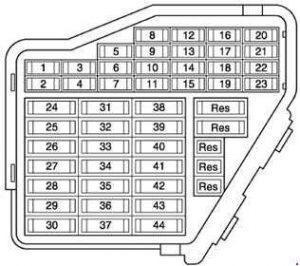

Skrzynka bezpiecznikowa boczny pulpit sterowniczy po stronie deski rozdzielczej
| Numer |
[A] |
Opis |
| 1 | 5 | Element grzejny, lewy dysza spryskiwacza Element grzejny, prawy dysza spryskiwacza |
| 2 | 10 | Wyłącznik świateł awaryjnych |
| 3 | 5 | Oświetlenie schowka |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 10 | Poziom oleju/nadajnik temperatury oleju Zawór regulacyjny sprężarki, system klimatyzacji Nadajnik wysokociśnieniowy Przełącznik TipTronic Jednostka sterująca monitora ciśnienia w oponach Urządzenie do monitorowania żarówek Telefon komórkowy sterujący elektroniką sterującą Sterownik i wyświetlacz klimatyzatora/klimatyzatora Czujnik jakości powietrza System nawigacji z jednostką sterującą napędem CD Samoniwelująca się jednostka sterująca zawieszeniem Jednostka sterująca do kontroli wysokości zawieszenia Jednostka sterowania telefonicznego/telematycznego Jednostka sterująca do sterowania głosowego Jednostka sterująca pomocą parkowania Wyłącznik rolety tylnej |
| 6 | 5 | Centralna jednostka sterująca z blokadą |
| 7 | 10 | Jednostka sterująca ABS Nadajnik kąta skrętu Przycisk TCS/ESP Przełącznik pedału hamulca układu tempomatu (układ bezpośredniego wtrysku oleju napędowego) Włącznik pedału sprzęgła |
| 8 | 5 | Jednostka sterowania telefonicznego/telematycznego Jednostka sterująca do sterowania głosowego |
| 9 | 10 | Podgrzewane lusterko zewnętrzne, strona kierowcy Podgrzewane lusterko zewnętrzne, strona pasażera z przodu |
| 10 | 5 | Sterowanie zasięgiem reflektorów, jednostka sterująca |
| 11 | 5 | Automatyczne wewnętrzne lusterko antyodblaskowe |
| 12 | 10 | Diagnoza połączenia |
| 13 | 10 | Wyłącznik światła hamowania Żarówki hamulcowe |
| 14 | 10 | Centralna jednostka sterująca z blokadą Pamięć jednostki sterującej, fotel kierowcy Pamięciowa jednostka sterująca, przednie siedzenie pasażera Przełącznik zwalniający przedział bagażowy Przełącznik monitora wewnętrznego |
| 15 | 10 | Jednostka sterująca z wyświetlaczem we wkładce deski rozdzielczej Przekaźnik izolacji ogniw słonecznych System nawigacji z jednostką sterującą napędem CD Jednostka sterująca pamięcią lustrzaną Pomocniczy odbiornik radiowy sterowany radiowo |
| 16 | 5 | Nadajnik kąta skrętu |
| 17 | 10 | Jednostka sterująca monitora ciśnienia w oponach Samoniwelująca się jednostka sterująca zawieszeniem Dwukierunkowy przełącznik radiowy Jednostka sterująca pomocą parkowania |
| 18 | 10 | Żarówka główna, prawa Światło drogowe – światło ostrzegawcze |
| 19 | 10 | Żarówka główna, lewa |
| 20 | 15 | Żarówka z żarówką z końcówką, po prawej Silnik sterujący zakresem reflektorów, prawy |
| 21 | 15 | Żarówka z żarówką mijania, lewa Silnik sterujący zakresem reflektorów, lewy |
| 22 | 5 | Żarówka boczna, prawa Żarówka tylna, po prawej |
| 23 | 5 | Żarówka boczna, lewa Żarówka tylna, po lewej |
| 24 | 25 | Automatyczna spryskiwacz przerywany / przekaźnik wycieraczki Sterowanie wycieraczkami przerywanymi |
| 25 | 30 | Sterownik i wyświetlacz klimatyzatora/klimatyzatora Przekaźnik izolacji ogniw słonecznych Dmuchawa świeżego powietrza Przekaźnik sprzężenia magnetycznego Przekaźnik pomocniczej grzałki |
| 26 | 30 | Sterownik i wyświetlacz klimatyzatora/klimatyzatora Ogrzewany przełącznik tylnej szyby |
| 27 | 15 | Podgrzewana kierownica Silnik wycieraczki tylnej szyby |
| 28 | 20 | Pompa paliwowa (pompa wstępna) Jednostka sterująca pompą paliwa Przekaźnik pompy paliwa |
| 29 | 30 20 | Cewka zapłonowa ze stopniem wyjściowym (kod silnika BAS) Motronic urządzenie kontrolujące (kod silnika BAS) Stopień wyjściowy Cewka zapłonowa ze stopniem wyjściowym Motronic urządzenie kontrolujące Zawory regulacji rozrządu wałka rozrządu |
| 30 | 20 | Sterownik regulacji szyberdachu przesuwnego |
| 31 | 15 | Inhibitor rozruchu i przekaźnik światła wstecznego Wyłącznik świateł awaryjnych Przełącznik świateł cofania Diagnoza połączenia Przełącznik wielofunkcyjny Przekaźnik opóźnienia wyłączenia zapłonu Automatyczna jednostka sterująca skrzynią biegów |
| 32 | 20 | Wtryskiwacze Przełącznik systemu tempomatu |
| 33 | 15 | Zapalniczka do papierosów Zapalniczka papierosów, tylna |
| 34 | 15 | Przekaźnik wtórnej pompy powietrza Zawory elektromagnetyczne Zawór wlotu powietrza wtórnego Zawór powietrza zwrotnego turbosprężarki Masomierze powietrza Podgrzewacz do sond lambda Zawór przełączający kolektora dolotowego |
| 35 | 30 | Gniazdo przyczepy |
| 36 | 15 | Przedni i tylny przełącznik świateł przeciwmgielnych |
| 37 | 20 | Radio Wzmacniacz z głośnikiem basowym Jednostka sterująca selekcją anten Sterownik elektroniki sterującej, nawigacja Tuner nawigacji/TV Interfejs nawigacyjny Czytnik kart chipowych |
| 38 | 20 | Centralna jednostka sterująca z blokadą |
| 39 | 15 | Wyłącznik świateł awaryjnych |
| 40 | 25 | Przekaźnik dźwiękowy dwutonowy |
| 41 | 25 | Przekaźnik dla zaworów elektromagnetycznych ABS (wszystkie modele drogowe) |
| 42 | 25 | Jednostka sterująca ABS |
| 43 | 5 | Radio Sterownik elektroniki sterującej, nawigacja |
| 44 | 30 | Przekaźnik pomocniczej grzałki Przekaźnik izolacji ogniw słonecznych 2 Regulator ogrzewanego fotela kierowcy Podgrzewany regulator przedniego siedzenia pasażera Podgrzewany przełącznik lewego tylnego siedzenia z regulatorem Ogrzewany przełącznik prawego tylnego siedzenia z regulatorem |
13-punktowy nośnik przekaźnika, za schowkiem kierowcy
| Numer | Opis |
| 1 | Przekaźnik dwu-tonowy (telematyka – USA) – J4 |
| 2 | Alternatywny przekaźnik wtykowy – J442 Jednostka kontroli systemu alarmowego (taxi) – J85 Syrena przekaźnikowa (pojazdy policyjne) – J408 Przekaźnik systemu alarmowego, przełączanie świateł (pojazdy specjalne) – J549 |
| 3 | Przekaźnik izolacji ogniw słonecznych – J309 Jednostka kontroli systemu alarmowego (taxi) – J85 Syrena przekaźnikowa (pojazdy policyjne) – J408 Przekaźnik systemu alarmowego 2, przerywana wiązka główna (pojazdy specjalne) – J461 |
| 4 | Przekaźnik z inhibitorem rozrusznika – J207 Inhibitor rozruchu i przekaźnik światła wstecznego – J226 |
| 5 | Przekaźnik sprzężenia magnetycznego – J44 Przekaźnik pomocniczej grzałki – J8 |
| 6 | Przekaźnik światła przeciwmgielnego – J5 Przekaźnik pompy paliwowej (TDI) – J17 |
| 7 | Wielofunkcyjny zespół sterujący kierownicy – J453 |
| 8 | Wielofunkcyjny zespół sterujący kierownicy – J453 |
| 9 | Urządzenie do monitorowania żarówek – J123 |
| 10 | Urządzenie do monitorowania żarówek – J123 |
| 11 | Lustrzane lusterko zewnętrzne składana jednostka sterująca systemem – J351 |
| 12 | Lustrzane lusterko zewnętrzne składana jednostka sterująca systemem – J351 |
| 13 | Servotronic jednostka sterująca – J236 |
| 14 | Bezpiecznik taksometryczny – S182 Bezpiecznik E (pojazdy policyjne) – S201 Bezpiecznik przekaźnika pompy hydraulicznej (wszystkie modele drogowe) – S279 |
| 15 | Nieużywane |
| 16 | Bezpiecznik systemu alarmowego (taxi) – S57 Bezpiecznik B (pojazdy policyjne) – S202 |
| 17 | Taksometr i bezpiecznik systemu alarmowego (taxi) – S183 Bezpiecznik C (pojazdy policyjne) – S203 Bezpiecznik systemu Interkomowego (pojazdy specjalne) – S253 Bezpiecznik przeciwmgielny (światła do jazdy dziennej – Kanada) – S28 |
| 18 | Montowane w dowolnych wolnych miejscach Alternator wtykany – J442 (pojazdy specjalne) System alarmowy II jednostka sterująca – J430 (taxi) przekaźnik laserowy do systemu alarmowego reflektorów głównych – J182 (pojazdy policyjne) Przekaźnik izolacji ogniw słonecznych – J309 (taxi) |

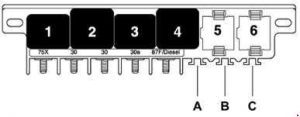

Mikrocentralna instalacja elektryczna, za schowkiem kierowcy
| Numer |
Funkcja |
| 1 | Przekaźnik dwu-tonowy – J4 |
| 2 | Przekaźnik odciążenia styków X – J59 |
| 3 | Przekaźnik hydrauliczny pomp hydraulicznych przekładni zębatych niskiego zasięgu (modele allroad) – J555 |
| 4 | Przekaźnik pompy paliwa (silniki benzynowe) – J17 Przekaźnik świec żarowych (silniki wysokoprężne) – J52 |
| 5 | Automatyczna podkładka przerywana / przekaźnik z przełącznikiem – J31 |
| 6 | Automatyczna podkładka przerywana / przekaźnik z przełącznikiem – J31 |
| A | Bezpiecznik z regulacją kolumny kierownicy – S275 |
| B | Bezpiecznik rolety tylnej – S100 |
| C | System alarmowy 2 bezpieczniki (taksówki) – S181 Bezpiecznik C (pojazdy policyjne) – S204 Bezpiecznik do awaryjnego zwolnienia pokrywy tylnej (pojazdy specjalne) – S195 Bezpiecznik kierownicy wielofunkcyjnej (niebieski) – S326, wprowadzany stopniowo od 05.02 |
8-punktowy nośnik przekaźnika, za schowkiem kierowcy, za mikrocentralną elektryką
| Numer |
Opis |
| 1 | Przekaźnik dla zaworów elektromagnetycznych – ABS z ESP – J106 |
| 2 | Przekaźnik prędkości obrotowej wentylatora grzejnika – J101 |
| 3 | Przekaźnik wentylatora grzejnika – J26 Przekaźnik obiegu czynnika chłodzącego – J151 |
| 4 | Przekaźnik pracy wentylatora grzejnikowego – J138 |
| 5 | Nieużywane |
| 6 | Samo poziomujący się przekaźnik kompresora zawieszenia (modele allroad) – J403 |
| 7 | Przekaźnik pompy powrotnej – ABS z ESP – J105 |
| 8 | Przekaźnik zaworu odcinającego chłodziwa – J541 |
| 14 | Termoregulacja fotela, bezpiecznik termiczny po stronie kierowcy (modele terenowe) – S44 |
| 15 | Bezpiecznik do gniazda 12 V – S184 |
| 16 | Elektryczny bezpiecznik termiczny przedniej szyby – S37 |
| 17 | Elektryczny bezpiecznik termiczny z tyłu okna – S43 |
| 18 | Bezpiecznik jednostki sterującej ABS – S123 |
| 19 | Bezpiecznik wentylatora grzejnika – S42 |
| 20 | Bezpiecznik zespołu sterującego wentylatora grzejnika – S142 |
| 21 | Bezpiecznik termiczny z regulacją fotela, strona kierowcy – S44 Bezpiecznik wentylatora chłodnicy (modele allroad) – S42 |
| 22 | Samo poziomujący się bezpiecznik zawieszenia – S110 |
| 24 | Bezpiecznik termiczny z regulacją fotela, strona pasażera z przodu – S80 |
Nośnik przekaźnika, strona kierowcy, za pulpitem sterowniczym w centralnym nośniku
| Numer |
Opis |
| 1 | Przekaźnik o niskiej mocy cieplnej – J359 Przekaźnik serwoprzekaźnika hamulca – J569 |
| 2 | Przekaźnik pomocniczej grzałki – J8 Przekaźnik izolacji ogniw słonecznych 2 – J354 |
| 3 | Przekaźnik o wysokiej mocy cieplnej – J360 |
| A | Nieużywane |
| B | Nieużywane |
| C | Dodatkowy bezpiecznik grzałki 2 – S143 Bezpiecznik przekaźnika pompy hydraulicznej (serwo hamulcowe) – S279 Bezpiecznik pompy paliwa – S81 (modele RS6; pojazdy z napędem lewym) |
| D | Dodatkowy bezpiecznik grzałki – S109 Bezpiecznik pompy paliwa – S81 (modele RS6; pojazdy z napędem prawym) |

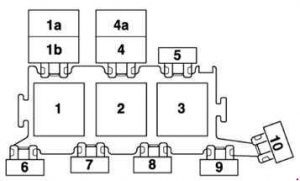

3-punktowy nośnik przekaźnika w skrzynce elektroniki, komora rozprężna
| Numer |
Opis |
| 1 | Przekaźnik wtórnej pompy powietrza – J299 (modele RS6) |
| 1a | Przekaźnik wentylatora chłodnicy (modele allroad) – J26 |
| 1b | Przekaźnik obiegu czynnika chłodzącego (modele allroad) – J151 Dodatkowy przekaźnik pompy chłodzącej – J496 |
| 2 | Przekaźnik wtórnej pompy powietrza – J299 |
| 3 | Motronic przekaźnik zasilania prądem (silniki benzynowe) – J271 Przekaźnik układu bezpośredniego wtrysku oleju napędowego (silniki wysokoprężne) – J322 Przekaźnik opóźnienia wyłączenia zapłonu (automatyczna skrzynia biegów 01J) – J64 |
| 4 | Przekaźnik pompy chłodzenia paliwa – J445 Przekaźnik obiegu czynnika chłodzącego – J151 (modele RS6) |
| 4a | Nieużywane |
| 5 | Bezpiecznik jednostki sterującej silnika – S102 Bezpiecznik elektroniki silnika (wszystkie modele drogowe) – S282 |
| 6 | Nieużywane (pojazdy z napędem lewym) Bezpiecznik 2 dla świec żarowych – silnik, V6 TDI, V8 TDI – S125 Bezpiecznik do świec żarowych – silnik, 4-cylindrowy – S39 Bezpiecznik wentylatora chłodnicy (modele allroad) – S94 |
| 7 | Bezpiecznik do świec żarowych – silnik, V6 TDI, V8 TDI – S39 Bezpiecznik pompy powietrza wtórnego (silniki benzynowe) – S130 Bezpiecznik dodatkowej grzałki – S62 (pojazdy z napędem prawym) do roku modelowego 2000 Nieużywane (pojazdy z napędem prawym) |
| 8 | Bezpiecznik dodatkowej grzałki – S62 (pojazdy z napędem lewym) do roku modelowego 2000 Nieużywane (pojazdy z napędem lewym) |
| 9 | Bezpiecznik 2 dla świec żarowych – silnik, V6 TDI, V8 TDI – S125 Bezpiecznik do świec żarowych – silnik, 4-cylindrowy – S39 Bezpiecznik wentylatora chłodnicy (modele allroad) – S94 Bezpiecznik pompy cieczy chłodzącej (modele RS6) – S78 Nieużywane (pojazdy z napędem prawym) |
| 10 | Bezpiecznik do chłodzenia paliwem – S262 Bezpiecznik -1- (15) (automatyczna skrzynia biegów 01J) – S199 Bezpiecznik zespołu sterowania wentylatora chłodnicy (wszystkie modele drogowe) – S142 Nieużywane (pojazdy z napędem prawym) |

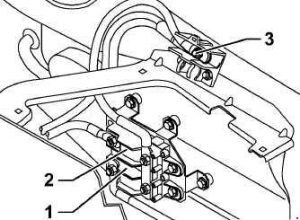

Bezpiecznik w komorze rozprężnej
| Numer |
Opis |
| 1 | Bezpiecznik -1- (30) (dotyczy tylko V8) – S204 |
| 2 | Bezpiecznik -2- (30) – S205 |
| 3 | Bezpiecznik dodatkowej grzałki – S62 |

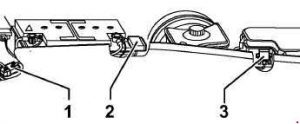

Bezpiecznik w komorze rozprężnej (modele RS6)
| Numer |
Funkcja |
| 1 | Bezpiecznik -2- (30) – S205 |
| 2 | Bezpiecznik -1- (30) – S204 |
| 3 | Połączenie śrubowe akumulatora |
