Volvo XC90 (2013-2014) – skrzynka bezpieczników

Volvo XC90 (2013-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014.

Bezpieczniki zapalniczki (gniazda zasilania) w Volvo XC90 to bezpiecznik nr 11 (gniazda 12 V – przednie i tylne siedzenia) w skrzynce bezpieczników pod kierownicą oraz bezpiecznik nr 8 (gniazdo 12 V w bagażniku) w skrzynka bezpieczników w bagażniku.

Lokalizacja skrzynki bezpieczników

1) Przekaźniki/skrzynka bezpieczników w komorze silnika po prawej stronie.



2) Skrzynka bezpieczników w przedziale pasażerskim, pod kierownicą

Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod deską rozdzielczą.

3) Skrzynka bezpieczników w przedziale pasażerskim, na krawędzi deski rozdzielczej

Bezpieczniki znajdują się wewnątrz panelu dostępowego na krawędzi deski rozdzielczej, po stronie kierowcy.

4) Skrzynka bezpieczników w przedziale ładunkowym

Te bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przedziale ładunkowym.

5) Pomocnicza skrzynka bezpieczników w przedziale ładunkowym (XC90 Executive)

Bezpieczniki w komorze silnika

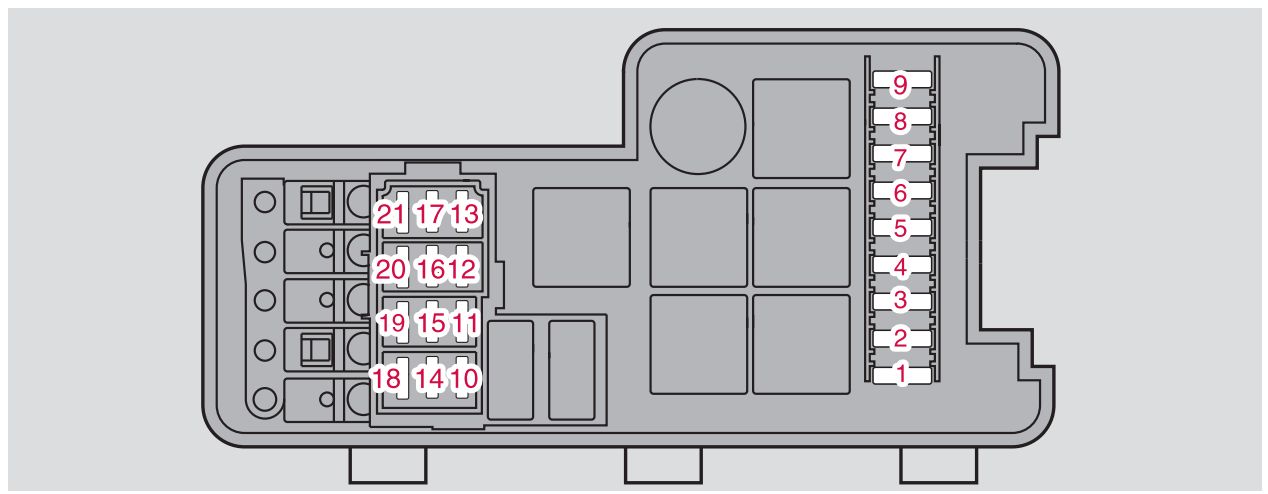

Volvo XC90 – bezpieczniki – komora silnika
Nr Opis Ampery [A]
1 ABS 30
2 ABS 30
3 Spryskiwacze reflektorów 35
4
5 Dodatkowe światła * 35
6 Przekaźnik rozrusznika 35
7 Wycieraczki 25
8 Pompa paliwowa 15
9 Moduł sterujący skrzynią biegów 15
10 Cewki zapłonowe;

Moduł sterujący silnika.

20
11 Czujnik pedału gazu;

Sprężarka klimatyzacji.

10
12 Moduł sterujący silnika;

Wtryskiwacze paliwa;

Czujnik masowego przepływu powietrza.

15
13 Siłownik kolektora dolotowego (6-cyl.) 10
14 Podgrzewany czujnik tlenu 20
15 Wentylacja skrzyni korbowej;

Elektrozawory;

Podłączenie klimatyzacji;

Diagnostyka wycieków;

Moduł sterujący silnika.

15
16 Reflektor świateł mijania po stronie kierowcy 20
17 Boczne światła mijania po stronie pasażera 20
18
19 Zasilanie modułu sterującego silnika, przekaźnik silnika 5
20 Światła postojowe 15
21 Pompa próżniowa 20
Zobacz również:  Volvo S40 i V40 (1995-2004) - skrzynka bezpieczników

Bezpieczniki w przedziale pasażerskim na krawędzi deski rozdzielczej

Bezpieczniki znajdują się wewnątrz panelu dostępowego na krawędzi deski rozdzielczej po stronie kierowcy

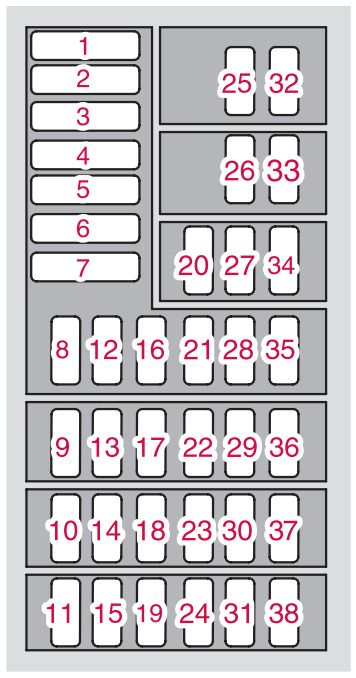

Volvo XC90 – bezpieczniki – przedział pasażerski (na skraju deski rozdzielczej)
Nr Opis Ampery [A]
1 Dmuchawa – system grzewczy 30
2 Wzmacniacz dźwięku* 30
3 Fotel kierowcy z napędem * 25
4 Fotel pasażera z napędem elektrycznym * 25
5 Moduł sterujący drzwiami kierowcy 25
6 Moduł sterujący drzwiami pasażera z przodu 25
7
8 Radio;

Odtwarzacz CD;

Rozrywka na tylnych siedzeniach (RSE)*.

15
9 System nawigacji Volvo *;

Radio satelitarne SiriusXM ™*.

10
10 Diagnostyka pokładowa;

Włącznik świateł;

Czujnik kąta skrętu kierownicy;

Moduł kierownicy.

5
11 Stacyjka;

SRS;

Moduł sterujący silnika;

Immobilizer;

Moduł sterujący skrzyni biegów.

7,5
12 Oświetlenie sufitowe;

Górny elektroniczny moduł sterujący.

10
13 Szyberdach * 15
14 Zestaw głośnomówiący Bluetooth 5
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

Skrzynka bezpieczników w przedziale pasażerskim, za plastikową osłoną, po stronie kierowcy

Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod kierownicą.

Volvo XC90 – bezpieczniki – przedział pasażerski (za plastikową osłoną po stronie kierowcy)
Nr Opis Ampery [A]
1 Podgrzewane siedzenie pasażera * 15
2 Podgrzewany fotel kierowcy * 15
3 Klakson 15
4
5 System nagłośnienia 10
6
7
8 Syrena alarmowa * 5
9 Zasilanie włącznika świateł hamowania 5
10 Tablica przyrządów;

System klimatyzacji;

Elektrycznie sterowany fotel kierowcy;

Czujnik wagi pasażera.

10
11 Gniazda 12 V – przednie i tylne siedzenia;

Lodówka * (XC90 Executive).

15
12
13
14
15 ABS, DSTC 5
16 Wspomaganie kierownicy, aktywne światła zakrętowe * 10
17 Światła do jazdy dziennej po stronie kierowcy (DRL) 7,5
18 Światła do jazdy dziennej po stronie pasażera (DRL) 7,5
19
20
21 Moduł sterujący skrzynią biegów 10
22 Światła drogowe po stronie kierowcy 10
23 Światła drogowe po stronie pasażera 10
24
25
26
27
28 Elektrycznie sterowany fotel pasażera*;

System RSE – rozrywka na tylnych siedzeniach.

5
29 Pompa paliwowa 7,5
30 System informacji o martwym polu * 5
31
32
33 Pompa próżniowa 20
34 Pompa – spryskiwacze szyby przedniej i tylnej 15
35
36
Zobacz również:  Volvo S40 (2007) – skrzynka bezpieczników

Bezpieczniki w bagażniku

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej.

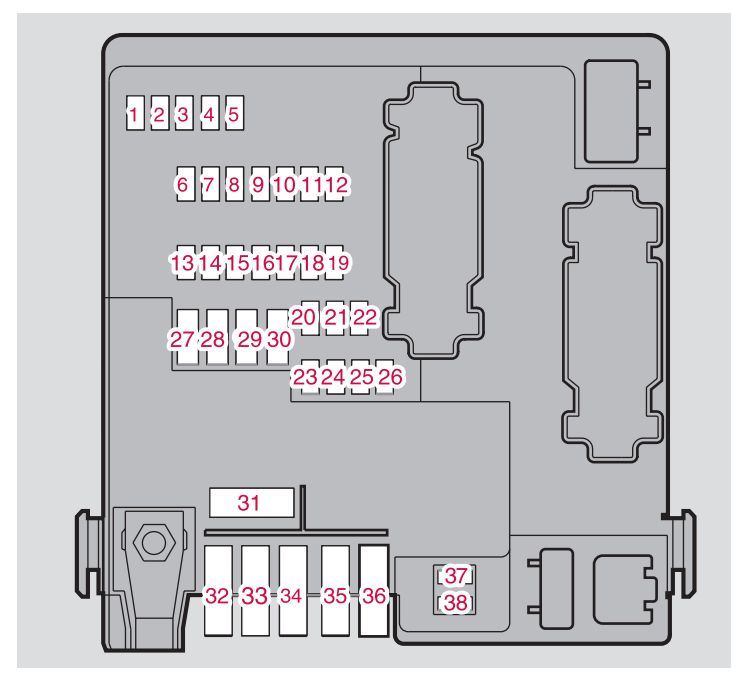

Volvo XC90 – bezpieczniki – przedział ładunkowy
Nr Opis Ampery [A]
1 Światła zapasowe 10
2 Światła postojowe;

Tylne światło przeciwmgielne;

Oświetlenie przedziału ładunkowego;

Oświetlenie tablicy rejestracyjnej;

Diody świateł hamowania.

20
3 Akcesoria 15
4
5 Tylny moduł elektroniczny 10
6
7 Okablowanie przyczepy (30 posuwów) * 15
8 Gniazdo 12 V w bagażniku 15
9 Drzwi boczne pasażera z tyłu – podnoszenie szyby, funkcja wyłączania szyby 20
10 Tylne drzwi po stronie kierowcy – podnoszenie szyby, funkcja wyłączania szyby 20
11
12
13
14 Klimatyzacja z tyłu * 15
15
16
17 Akcesoria audio 5
18
19 Wycieraczka szyby tylnej 15
20 Okablowanie przyczepy (15-żyłowe) * 20
21
22
23 Napęd na wszystkie koła (AWD) 7,5
24
25
26 Asystent parkowania * 5
27 Główny bezpiecznik: okablowanie przyczepy, asystent parkowania, napęd na wszystkie koła 30
28 Centralny zamek 15
29 Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskazy * 25
30 Oświetlenie przyczepy po stronie pasażera: światło hamowania, tylne światło przeciwmgielne, kierunkowskaz * 25
31 Główny bezpiecznik: bezpieczniki 37 i 38 40
32
33
34
35
36
37 Ogrzewana szyba tylna 20
38 Ogrzewana szyba tylna 20

Dodatkowe bezpieczniki w bagażniku (XC90 Executive *)

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej.

Volvo XC90 – bezpieczniki – przedział ładunkowy (dodatkowe bezpieczniki)
Nr Opis Ampery [A]
1 Przekaźniki ogrzewania tylnych siedzeń i masażu przednich siedzeń 5
2 Ogrzewanie tylnych siedzeń, strona kierowcy 15
3 Ogrzewanie tylnych siedzeń, strona pasażera 15
4 Wentylacja / masaż przednich foteli 10
5
6
