Volvo XC70 (2013) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Volvo XC70 (2013) – schemat skrzynki bezpieczników

Rok produkcji: 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo XC70 (2013) to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

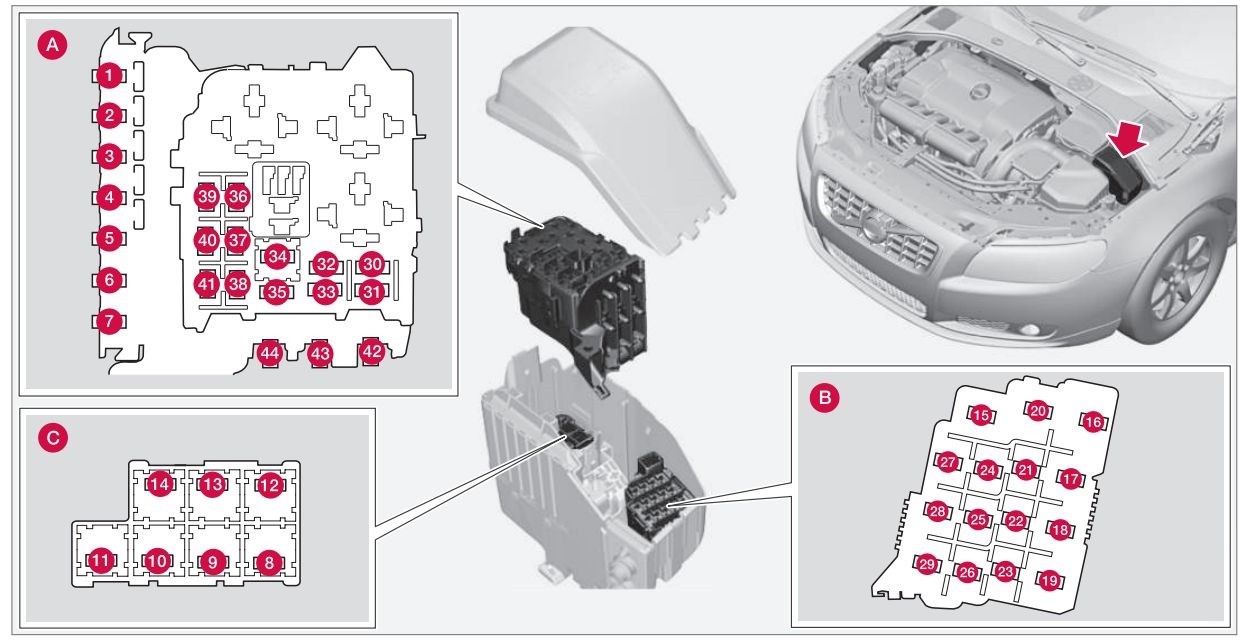

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu60
6
7
8Przednia szyba czołowa*40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny20
18ABS5
19Siła kierowania zależna od prędkości*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Przekaźnik – skrzynka komory silnika5
28Dodatkowe światła*20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatyczną skrzynią biegów15
32Sprężarka klimatyzacji15
33Sprężarka Coils-A/C5
34Przekaźnik rozrusznika30
35Cewki zapłonowe;

Kondensator.

20
36Moduł sterujący silnika10
37Układ wtryskowy;

Miernik masy powietrza;

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji;

Zawory silnika;

Moduł sterujący silnika (6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo).

10
39Zawór EVAP;

Podgrzewana sonda lambda.

15
40
41Wykrywanie wycieków paliwa5
42
43Wentylator chłodzący80
44Elektrohydrauliczne wspomaganie kierownicy100

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera20
11Elementy sterujące w lewych tylnych drzwiach pasażera20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*20
15Składane zagłówki tylnych siedzeń*15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM ™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20System rozrywki dla pasażerów z tyłu (RSE)*7,5
21Elektryczny szyberdach*;

Oświetlenie kałuży;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V;

Zapalniczka.

15
23Podgrzewane tylne siedzenie*

(strona pasażera)

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy)

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*;

Moduł sterujący zaczepu przyczepy*;

Kamera wspomagająca parkowanie*.

5
29Moduł sterujący napędu na wszystkie koła*15
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*,

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4Wyświetlacz informacji na tablicy przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*.

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Elektrycznie składane zagłówki tylnych siedzeń*10
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji;

Alarmowy czujnik ruchu*.

5
15
16Alarm;

Pokładowy system diagnostyczny.

5
17
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Pedał gazu;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*

7,5
21
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

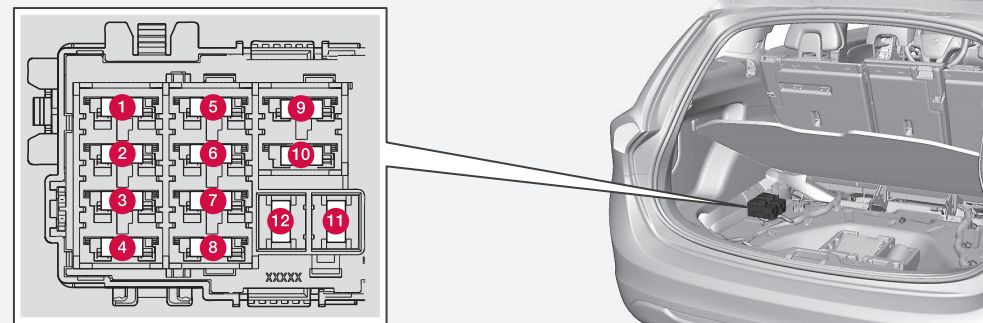

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona)

30
2Elektryczny hamulec postojowy

(prawa strona)

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12
