Volvo XC60 (2011) – skrzynka bezpieczników
Volvo XC60 (2011) – schemat skrzynki bezpieczników
Rok produkcji: 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo XC60 (2011) to bezpiecznik nr 25 (gniazdo 12 V, przednie i tylne siedzenie) w skrzynce bezpieczników w komorze silnika oraz bezpiecznik nr 6 (gniazdo 12 V w przestrzeni ładunkowej) w skrzynce bezpieczników bagażnika (moduł A). 2011-2012 – bezpieczniki nr 7 (gniazdo 12 V – przestrzeń ładunkowa) i nr 22 (gniazda 12 V) w skrzynce bezpieczników „A” pod schowkiem.

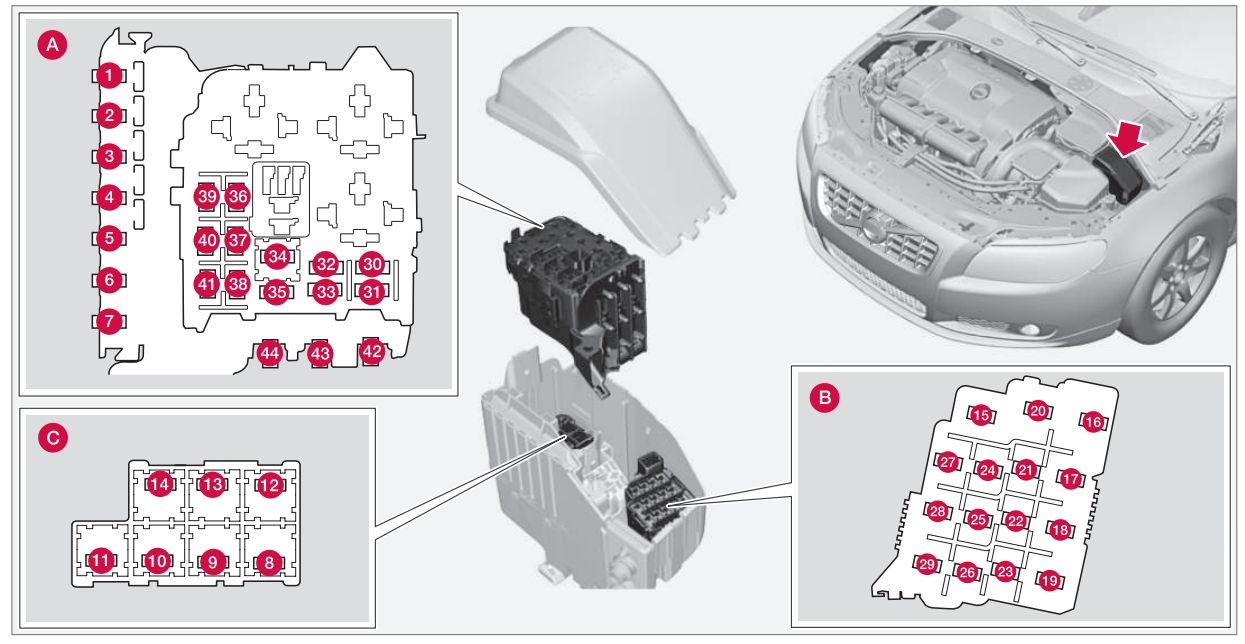

Bezpieczniki – komora silnika
A – Górna komora silnika
B – Przednia komora silnika
C – Dolna komora silnika
| Numerr | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Przednia szyba czołowa* | 20 |
| 9 | Wycieraczki | 30 |
| 10 | – | – |
| 11 | Dmuchawa systemu klimatyzacji | 40 |
| 12 | – | – |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | – | – |
| 16 | Aktywne poziomowanie świateł zakrętowych* | 10 |
| 17 | Centralny moduł elektryczny | 20 |
| 18 | Zasilanie ABS 15 | 5 |
| 19 | Siła kierowania zależna od prędkości* | 5 |
| 20 | Moduł sterujący silnika (ECM);
Skrzynia biegów; SRS. |
10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | Pompa próżniowa I5T | 5 |
| 23 | Panel oświetleniowy | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Skrzynia komory silnika | 5 |
| 28 | Dodatkowe światła* | 20 |
| 29 | Klakson | 15 |
| 30 | Cewki przekaźnika;
Moduł sterujący silnika (ECM) |
10 |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | 15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki przekaźników | 5 |
| 34 | Przekaźnik rozrusznika | 30 |
| 35 | Cewki zapłonowe | 20 |
| 36 | Moduł sterujący silnika (ECM);
Przepustnica. |
10 |
| 37 | System wtrysku | 15 |
| 38 | Zawory silnika | 10 |
| 39 | Zawór EVAP;
Podgrzewana sonda lambda. |
15 |
| 40 | Ogrzewanie wentylacji skrzyni korbowej | 20 |
| 41 | Wykrywanie wycieków paliwa | 5 |
| 42 | – | – |
| 43 | Wentylator chłodzący | 80 |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |

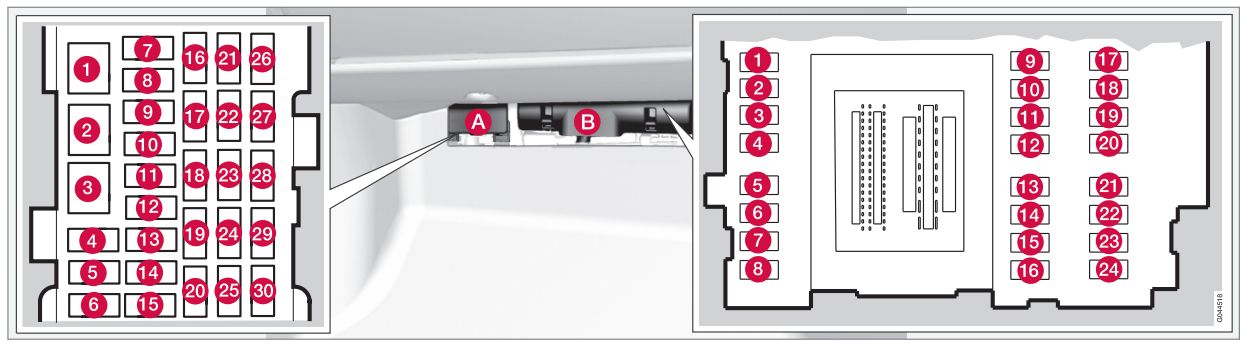

Bezpieczniki – schowek na rękawiczki
Skrzynka bezpieczników A : Ogólne bezpieczniki
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Bezpiecznik:
system audio, Subwoofer*. |
40 |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | Gniazdo 12 V (przestrzeń bagażowa) | 15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Elementy sterujące w drzwiach pasażera | 20 |
| 10 | Elementy sterujące w prawych tylnych drzwiach pasażera | 20 |
| 11 | Elementy sterujące w lewych tylnych drzwiach pasażera | 20 |
| 12 | Napęd bezkluczykowy* | 20 |
| 13 | Fotel kierowcy z napędem* | 20 |
| 14 | Elektrycznie sterowane siedzenie pasażera z przodu* | 20 |
| 15 | Składane zagłówki tylnych siedzeń* | 15 |
| 16 | – | – |
| 17 | System audio;
Wyświetlacz systemu nawigacji * |
10 |
| 18 | System nagłośnienia | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | – | – |
| 21 | Laminowany dach panoramiczny*
Dodatkowe oświetlenie; Czujnik systemu klimatyzacji. |
5 |
| 22 | Gniazda 12 V. | 15 |
| 23 | Podgrzewane siedzenie pasażera z przodu* | 15 |
| 24 | Podgrzewany fotel kierowcy* | 15 |
| 25 | – | – |
| 26 | Podgrzewane tylne siedzenie pasażera (prawe)* | 15 |
| 27 | Podgrzewane tylne siedzenie pasażera (lewe)* | 15 |
| 28 | Asystent parkowania*;
System nawigacyjny Volvo*; Kamera parkowania*. |
5 |
| 29 | Moduł sterujący napędu na wszystkie koła* | 5 |
| 30 | System aktywnego podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | Wycieraczka tylnej klapy | 15 |
| 2 | – | – |
| 3 | Dodatkowe oświetlenie przednie;
Fotele elektryczne* |
7,5 |
| 4 | Wyświetlacz informacji na tablicy przyrządów | 5 |
| 5 | Adaptacyjny tempomat;
Ostrzeżenie o kolizji* |
10 |
| 6 | Oświetlenie dodatkowe;
Czujnik deszczu*. |
7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Zamek centralny:
drzwi wlewu paliwa, pokrywa bagażnika. |
10 |
| 9 | Spryskiwacz szyby tylnej | 15 |
| 10 | Spryskiwacz szyby przedniej | 15 |
| 11 | Odryglowanie tylnej klapy | 10 |
| 12 | Zamek tylnej klapy | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Pilot zdalnego sterowania;
Czujnik ruchu alarmu*; System klimatyzacji. |
5 |
| 15 | – | – |
| 16 | Alarm;
Pokładowy system diagnostyczny. |
5 |
| 17 | – | – |
| 18 | System poduszek powietrznych;
Czujnik wagi pasażera. |
10 |
| 19 | Adaptacyjny przedni radar z tempomatem* | 5 |
| 20 | Pedał przyspieszenia;
Elektrycznie sterowane lusterka boczne; Podgrzewane tylne siedzenia*. |
7,5 |
| 21 | – | – |
| 22 | Światła stopu | 5 |
| 23 | Laminowany dach panoramiczny | 20 |
| 24 | Immobiliser | 5 |

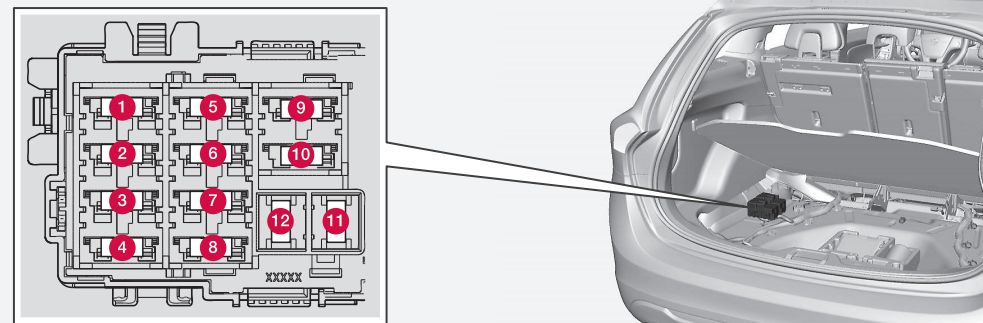

Bezpieczniki – przestrzeń ładunkowa / bagażnik
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy (lewa strona) | 30 |
| 2 | Elektryczny hamulec postojowy (prawa strona) | 30 |
| 3 | Ogrzewana szyba tylna | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | Elektrycznie sterowana klapa tylna* | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | – | – |
