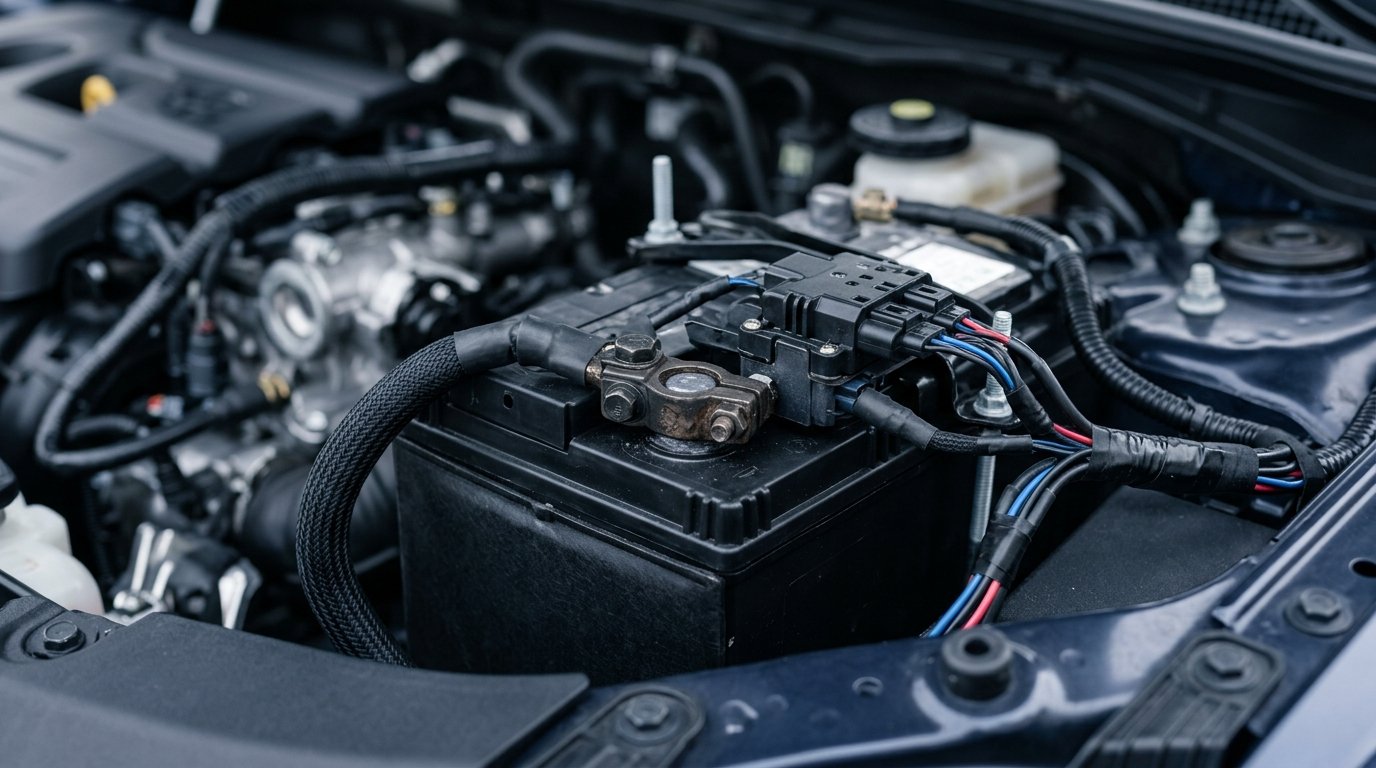

Klema IBS (Inteligentny Czujnik Akumulatora) to elektroniczny moduł zintegrowany z ujemnym biegunem akumulatora. Jego zadaniem jest precyzyjne monitorowanie trzech parametrów akumulatora: napięcia, prądu oraz temperatury. Dane te są następnie przesyłane do systemu zarządzania energią (BMS), który optymalizuje proces ładowania i kontroluje zużycie prądu w pojeździe. Czujnik ten jest podstawowym elementem w nowoczesnych samochodach, szczególnie tych wyposażonych w system Start-Stop. Producentem wielu oryginalnych czujników IBS jest firma Hella.
Komunikuje się on ze sterownikiem BMS za pomocą jednoliniowej magistrali danych, najczęściej w standardzie LIN (Local Interconnect Network). Na podstawie dostarczanych przez niego informacji, system zarządzania energią podejmuje decyzje o napięciu ładowania generowanym przez alternator. Dodatkowo system zarządza pracą odbiorników prądu. W przypadku niskiego stanu naładowania akumulatora, BMS może ograniczyć działanie funkcji komfortu, takich jak podgrzewanie foteli czy moc nawiewu.
Inteligentny czujnik akumulatora dostarcza kluczowe dane pomiarowe do modułu BMS, który na ich podstawie steruje pracą alternatora i zarządza bilansem energetycznym pojazdu. IBS nieustannie mierzy napięcie na zaciskach, prąd wpływający i wypływający z akumulatora oraz jego temperaturę. Te trzy wartości pozwalają systemowi BMS na bieżąco obliczać dwa istotne wskaźniki. Pierwszy to stan naładowania (SoC – State of Charge). Drugi to stan zdrowia akumulatora (SoH – State of Health).
Dzięki tym informacjom, system zarządzania energią (BMS) precyzyjnie reguluje napięcie ładowania. Zapobiega to zarówno niedoładowaniu, jak i przeładowaniu akumulatora, co bezpośrednio wydłuża jego żywotność. Moduł BMS wykorzystuje dane z klemy IBS również do zarządzania odbiornikami prądu. Gdy SoC jest niski, system może czasowo wyłączyć energochłonne funkcje, aby zapewnić wystarczającą ilość energii do rozruchu silnika.
Czujnik IBS monitoruje trzy podstawowe parametry fizyczne akumulatora: napięcie, prąd oraz temperaturę. Na podstawie tych pomiarów system zarządzania energią (BMS) oblicza pochodne wskaźniki, takie jak stan naładowania (SoC) i stan zdrowia (SoH). Każdy z tych parametrów jest mierzony w szerokim zakresie, co zapewnia precyzyjne działanie w różnych warunkach eksploatacyjnych.
Specyfikacja techniczna typowego czujnika IBS, np. firmy Hella, określa następujące zakresy pomiarowe:
Dodatkowo, czujniki te charakteryzują się wysoką klasą szczelności IP6K9K, co zapewnia odporność na wodę i pył. Pobór prądu przez sam czujnik jest minimalny. W trybie normalnej pracy wynosi około 10-15 mA. W trybie uśpienia spada do wartości poniżej 200 µA, aby nie obciążać akumulatora podczas postoju.
System Start-Stop jest całkowicie zależny od precyzyjnych i wiarygodnych danych dostarczanych przez klemę IBS. Jego prawidłowe działanie wymaga, aby system zarządzania energią (BMS) miał pewność, że akumulator posiada wystarczający zapas energii do ponownego uruchomienia silnika. Uszkodzony czujnik IBS, dostarczający błędne informacje o stanie naładowania (SoC) lub kondycji (SoH) akumulatora, powoduje prewencyjne wyłączenie tej funkcji.
Mechanizm ten ma na celu ochronę kierowcy przed sytuacją, w której silnik zostałby automatycznie wyłączony na postoju, ale nie mógłby zostać ponownie uruchomiony z powodu niewystarczającej mocy akumulatora. Gdy BMS otrzymuje z czujnika IBS niewiarygodne lub sprzeczne dane, przechodzi w tryb bezpieczny. W tym trybie funkcja Start-Stop jest trwale dezaktywowana. Często na desce rozdzielczej pojawia się wtedy komunikat informujący o niedostępności systemu.
Nowsze generacje czujników IBS, takie jak Generation II, oferują rozszerzony zakres pomiarowy, ulepszoną komunikację i wsparcie dla akumulatorów o większej pojemności. Ewolucja tej technologii jest odpowiedzią na rosnące zapotrzebowanie na energię w nowoczesnych pojazdach. Różnice w stosunku do starszych wersji, montowanych np. w BMW E60, są znaczące.
Nowsze czujniki, takie jak Hella IBS Generation II czy IBScontrol, posiadają ulepszone protokoły komunikacji po magistrali LIN (np. LIN 2.0 lub wyższy). Zapewnia to szybszy i bardziej niezawodny transfer danych do modułu BMS. Zwiększono również zakresy pomiarowe prądu, co pozwala na ich stosowanie w pojazdach z większą liczbą odbiorników elektrycznych. Nowe generacje są także przystosowane do obsługi akumulatorów o pojemnościach sięgających 500 Ah. Jest to istotne w pojazdach użytkowych oraz kamperach.
Inteligentne czujniki akumulatora (IBS) są standardowym wyposażeniem w większości nowoczesnych pojazdów, a nie tylko w modelach marki BMW. Chociaż problemy z tym elementem są często kojarzone z seriami E60, E61 czy E90, technologia ta jest szeroko rozpowszechniona. Stosują ją najwięksi producenci samochodów na świecie.
Czujniki IBS można znaleźć w pojazdach wielu popularnych marek. Należą do nich między innymi:
Oprócz samochodów osobowych, inteligentne czujniki akumulatora są również powszechnie stosowane w pojazdach użytkowych, ciężarowych oraz w specjalistycznych zabudowach, takich jak kampery. W tych ostatnich zarządzają one bilansem energetycznym akumulatorów pokładowych.
Najczęstsze objawy uszkodzonej klemy IBS to problemy z uruchomieniem silnika, pojawianie się losowych błędów elektronicznych na desce rozdzielczej oraz nieprawidłowe ładowanie akumulatora. Awaria tego czujnika prowadzi również do trwałej dezaktywacji systemu Start-Stop. Przyczyną jest błędna informacja z czujnika przekazywana do BMS, który na jej podstawie podejmuje niewłaściwe decyzje dotyczące bilansu energetycznego.
Uszkodzony inteligentny czujnik akumulatora może powodować zarówno niedoładowanie, jak i przeładowanie baterii. W pierwszym przypadku skutkuje to trudnościami z rozruchem. W drugim prowadzi do skrócenia żywotności, a nawet „ugotowania” akumulatora. Niestabilne napięcie w instalacji, wywołane wadliwą pracą IBS, zakłóca działanie wrażliwych modułów elektronicznych. To z kolei generuje komunikaty o awariach systemów takich jak ABS, ESP czy skrzynia biegów.
Problemy z odpalaniem auta przy awarii IBS wynikają z błędnej oceny stanu naładowania akumulatora, co prowadzi do jego chronicznego niedoładowania. Uszkodzony czujnik może informować system zarządzania energią (BMS), że akumulator jest w pełni naładowany, podczas gdy w rzeczywistości jego poziom energii jest niski. W odpowiedzi, BMS ogranicza pracę alternatora, aby nie „przeładować” rzekomo sprawnej baterii.
Taki stan rzeczy powoduje, że akumulator nigdy nie jest w pełni doładowywany podczas jazdy. Poziom jego naładowania systematycznie spada. W końcu osiąga on wartość krytyczną, przy której brakuje już energii do obrócenia rozrusznika. Objawia się to spowolnioną pracą rozrusznika, charakterystycznym „cykaniem” lub całkowitym brakiem reakcji po przekręceniu kluczyka. Jest to tak zwany 'no-start condition’, często opisywany w biuletynach serwisowych.
Uszkodzony czujnik IBS powoduje gwałtowne skoki i wahania napięcia w instalacji elektrycznej pojazdu, które zakłócają pracę wrażliwych sterowników. Nowoczesne moduły elektroniczne są zaprojektowane do pracy w stabilnych warunkach zasilania. Nagłe zmiany napięcia, wynikające z błędnego sterowania alternatorem, są przez nie interpretowane jako awarie systemowe.
W rezultacie na desce rozdzielczej mogą pojawiać się losowe komunikaty o błędach, które pozornie nie mają ze sobą związku. Najczęściej dotyczą one systemów krytycznych dla bezpieczeństwa i komfortu. Przykłady takich błędów to:
Błędy te często znikają po ponownym uruchomieniu silnika, by pojawić się ponownie w nieoczekiwanym momencie. Jest to typowy objaw niestabilności elektrycznej spowodowanej przez uszkodzony IBS.
Niesprawna klema IBS prowadzi do rozładowywania akumulatora na postoju, ponieważ nie wysyła do sterowników sygnału o konieczności przejścia w tryb uśpienia. W nowoczesnych pojazdach po wyłączeniu zapłonu i zamknięciu drzwi, poszczególne moduły elektroniczne powinny stopniowo ograniczać swoją aktywność. Ostatecznie przechodzą w stan niskiego poboru prądu, zwany „sleep mode”. Proces ten jest nadzorowany przez system zarządzania energią.
Gdy czujnik IBS jest uszkodzony, może on nieprawidłowo raportować stan pojazdu. W efekcie BMS nie inicjuje procedury usypiania modułów. Niektóre sterowniki pozostają aktywne, pobierając prąd o natężeniu znacznie wyższym niż typowy prąd spoczynkowy – pobór może wynosić kilkaset miliamperów. Taki stan prowadzi do szybkiego rozładowania akumulatora, często w ciągu jednej nocy.
Tak, uszkodzony czujnik IBS może doprowadzić do przeładowania akumulatora poprzez wymuszenie na alternatorze pracy ze zbyt wysokim napięciem. Taka sytuacja ma miejsce, gdy czujnik błędnie interpretuje stan w pełni naładowanego akumulatora jako głęboko rozładowany. Przesyła on fałszywą informację do systemu zarządzania energią (BMS).
W odpowiedzi na te dane, BMS instruuje alternator, aby pracował z maksymalną wydajnością w celu jak najszybszego uzupełnienia rzekomego niedoboru energii. Napięcie ładowania może wówczas wzrosnąć do niebezpiecznego poziomu, często przekraczającego 14,7 V. Długotrwałe ładowanie tak wysokim napięciem powoduje intensywne gazowanie elektrolitu w akumulatorze. Prowadzi to do jego przegrzania, co jest określane jako „ugotowanie”. Skutkiem jest nieodwracalne uszkodzenie cel akumulatora, wybrzuszenie obudowy i znaczne skrócenie jego żywotności.
Komunikaty o wysokim rozładowaniu baterii pojawiające się podczas jazdy są paradoksalnym objawem wynikającym z błędnej interpretacji danych przez system zarządzania energią. Mimo że silnik pracuje, a alternator generuje prąd, uszkodzony czujnik IBS może przesyłać do sterownika fałszywe informacje o krytycznie niskim stanie naładowania akumulatora.
System BMS, działając na podstawie tych nieprawidłowych danych, wyświetla na desce rozdzielczej ostrzeżenie dla kierowcy. Komunikat ten ma na celu poinformowanie o rzekomym problemie z zasilaniem. W rzeczywistości problem nie leży w braku ładowania, lecz w wadliwym elemencie pomiarowym. System „myśli”, że akumulator się rozładowuje, i alarmuje o tym kierowcę, mimo że proces ładowania może przebiegać normalnie lub nawet w sposób nadmierny. Jest to jeden z najbardziej mylących objawów awarii inteligentnego czujnika akumulatora.
Aby sprawdzić, czy klema IBS jest uszkodzona, można wykonać prosty test polegający na odłączeniu jej wtyczki sterującej i obserwacji pracy układu ładowania. Dodatkowo, pomiary napięcia za pomocą multimetru mogą ujawnić nieprawidłowości. Najpewniejszą metodą jest jednak profesjonalna diagnostyka komputerowa, która pozwala na odczytanie specyficznych kodów błędów zapisanych w sterowniku.
Test z odłączeniem wtyczki jest najszybszym sposobem na wstępną weryfikację. Jeśli po odpięciu cienkiego przewodu od klemy problemy z niestabilnym napięciem lub losowymi błędami elektroniki ustępują, wskazuje to na awarię czujnika. Pomiary multimetrem potwierdzą, czy napięcie ładowania jest zbyt wysokie, zbyt niskie lub niestabilne. Ostatecznym potwierdzeniem jest odczyt błędów komunikacji na magistrali LIN lub błędów dotyczących niewiarygodnych wartości sygnału z IBS.
Test z odłączeniem wtyczki sterującej IBS jest skuteczną metodą wstępnej diagnozy, którą można przeprowadzić samodzielnie. Polega on na fizycznym odpięciu przewodu sygnałowego od czujnika, co wprowadza system zarządzania energią w tryb awaryjny. W tym trybie alternator ładuje akumulator stałym, bezpiecznym napięciem, ignorując dane z uszkodzonego sensora.
Procedurę należy wykonać w następujących krokach:
1. Zlokalizuj akumulator – znajduje się on zazwyczaj w komorze silnika lub w bagażniku.
2. Zidentyfikuj klemę IBS – jest to moduł elektroniczny zamontowany na ujemnym (-) biegunie akumulatora.
3. Znajdź wtyczkę sterującą – jest to mała, zazwyczaj dwu- lub trzypinowa wtyczka z cienkim przewodem, wpięta w obudowę klemy IBS.
4. Odłącz wtyczkę – delikatnie wciśnij zatrzask i wysuń wtyczkę z gniazda.
5. Uruchom silnik i obserwuj – sprawdź, czy problemy z elektroniką ustąpiły. Zmierz napięcie ładowania multimetrem.
Jeśli po odłączeniu wtyczki napięcie stabilizuje się na poziomie około 14 V, a losowe błędy znikają, jest to silna przesłanka wskazująca na uszkodzenie czujnika IBS. Należy jednak pamiętać, że odłączenie wtyczki spowoduje zapisanie w sterowniku kodów błędów o braku komunikacji z czujnikiem – ich odczyt po teście jest kolejnym krokiem diagnozy.
Pomiary napięcia wykonane multimetrem mogą wskazać na awarię czujnika IBS, jeśli wyniki będą niestabilne, stale zbyt wysokie lub zbyt niskie w określonych warunkach pracy silnika. Prawidłowo działający system zarządzania energią powinien utrzymywać napięcie ładowania w ściśle określonym zakresie.
Oto checklista pomiarów, które warto wykonać:
Diagnostyka komputerowa odczytuje specyficzne kody błędów (DTC), które bezpośrednio wskazują na awarię komunikacji z czujnikiem IBS lub na niewiarygodność przesyłanych przez niego danych. Podłączenie skanera diagnostycznego do gniazda OBD2 pozwala na precyzyjne zidentyfikowanie problemu w module zarządzania energią lub sterowniku silnika.
Typowe kody błędów świadczące o problemie z inteligentnym czujnikiem akumulatora to:
Odczytanie takich kodów jest jednoznacznym potwierdzeniem, że źródłem problemów jest klema IBS, a nie inny element układu elektrycznego.
Profesjonalna diagnostyka klemy IBS w warsztacie obejmuje zaawansowane testy z użyciem dedykowanego oprogramowania diagnostycznego, oscyloskopu oraz precyzyjnych mierników prądu. Procedury te pozwalają nie tylko potwierdzić awarię, ale również wykluczyć inne potencjalne przyczyny problemów, takie jak uszkodzenie przewodów czy samego modułu BMS.
Standardowa procedura w warsztacie składa się z kilku etapów:
1. Odczyt kodów błędów (DTC): Mechanik używa zaawansowanego skanera (np. ISTA dla BMW) do odczytania błędów z wszystkich modułów.
2. Analiza historii ładowania: Oprogramowanie serwisowe pozwala na wgląd w zapisane przez sterownik dane historyczne dotyczące stanu naładowania (SoC) i kondycji (SoH) akumulatora. Anomalie w tych zapisach wskazują na problem z IBS.
3. Test komunikacji na magistrali LIN: Za pomocą oscyloskopu diagnosta sprawdza poprawność sygnału cyfrowego przesyłanego przez czujnik. Zniekształcony lub brakujący sygnał świadczy o uszkodzeniu.
4. Precyzyjny pomiar prądu spoczynkowego: Użycie amperomierza cęgowego pozwala dokładnie zmierzyć pobór prądu po uśpieniu wszystkich systemów pojazdu.
Producenci pojazdów, tacy jak BMW czy Stellantis, publikują oficjalne biuletyny serwisowe (Technical Service Bulletins – TSB), które szczegółowo opisują typowe objawy awarii IBS oraz zalecane procedury diagnostyczne. Dokumenty te są przeznaczone dla autoryzowanych serwisów i stanowią wiarygodne źródło wiedzy o problemach z inteligentnym czujnikiem akumulatora.
Przykładowo, dla modeli BMW serii E60 istnieje biuletyn o nazwie „Intelligent Battery Sensor Diagnosis Hints”. Opisuje on symptomy takie jak 'no-start condition’ (brak możliwości rozruchu) oraz 'reduced consumer power’ (ograniczenie mocy odbiorników komfortu). Dokument ten zawiera konkretne kroki diagnostyczne do wykonania w oprogramowaniu serwisowym ISTA. Inni producenci, jak Stellantis, w latach 2023-2025 wydawali TSB dotyczące problemu „Start Stop Charging Warning Lamp Illuminated”, gdzie jako przyczynę wskazywano właśnie usterkę czujnika IBS.
Objawy awarii klemy IBS, zużytego akumulatora i luźnej klemy można odróżnić poprzez analizę charakteru problemów, pomiary napięcia oraz diagnostykę komputerową. Awaria czujnika IBS ma podłoże elektroniczne i objawia się losowymi błędami oraz niestabilnym ładowaniem. Zużyty akumulator ma problemy głównie z utrzymaniem ładunku i rozruchem. Luźna klema powoduje problemy mechaniczne ze stykiem, takie jak nagłe zaniki zasilania.
Prawidłowa diagnostyka różnicowa jest podstawą uniknięcia niepotrzebnych kosztów, na przykład wymiany sprawnego akumulatora przy uszkodzonym czujniku. Poniższa tabela przedstawia porównanie symptomów i metod weryfikacji dla tych trzech często mylonych usterek.
| Kryterium | Uszkodzony czujnik IBS | Zużyty akumulator | Luźna lub skorodowana klema | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Główne objawy | Losowe błędy elektroniki (ABS, ESP), komunikaty o rozładowaniu podczas jazdy, niedziałający Start-Stop. | Problemy głównie przy rozruchu (wolne kręcenie), szybkie rozładowywanie na postoju, przygasanie świateł. | Nagłe, całkowite zaniki zasilania, „cykanie” przy próbie rozruchu, grzanie się klemy. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napięcie ładowania | Niestabilne, skaczące lub stale za wysokie (np. powyżej 14,7 V). | Zazwyczaj w normie (13,8-14,2 V), ale akumulator nie trzyma ładunku. | Może być niestabilne, z gwałtownymi spadkami napięcia pod obciążeniem z powodu słabego styku. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kody błędów (DTC) | Błędy komunikacji z IBS, błędy magistrali LIN, niewiarygodne wartości SoC/SoH. | Zazwyczaj brak błędów czujnika. Mogą pojawić się błędy o niskim napięciu w różnych modułach. | Zazwyczaj brak specyficznych kodów błędów. Możliwe ogólne błędy zasilania modułów. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Test odłączenia wtyczki IBS | Kluczowy test: po odłączeniu ładowanie stabilizuje się, a objawy ustępują. | Test nie przynosi żadnej zmiany. Problemy z rozruchem pozostają. | Test nie ma wpływu na problem, który ma charakter mechaniczny. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weryfikacja fizyczna | Klema jest czysta i mocno dokręcona. Problem leży w wewnętrznej elektronice. | Akumulator może mieć wybrzuszone ścianki, wycieki lub starą datę produkcji. | Klema jest fizycznie poluzowana (rusza się) lub pokryta białym/zielonym nalotem korozji. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Główne przyczyny uszkodzenia inteligentnego czujnika akumulatora to korozja spowodowana wilgocią, uszkodzenia mechaniczne wynikające z błędów montażowych oraz usterki oprogramowania modułu zarządzania energią (BMS). Elektronika sensora jest wrażliwa na czynniki zewnętrzne, takie jak zalanie wodą, szczególnie w pojazdach z akumulatorem w bagażniku. Nieprawidłowe procedury serwisowe, na przykład podłączanie kabli rozruchowych bezpośrednio do klemy IBS, prowadzą do nieodwracalnych uszkodzeń. Rzadziej diagnozowaną przyczyną są błędy w oprogramowaniu sterownika, które generują objawy identyczne z fizyczną awarią czujnika.
Tak, korozja i wilgoć są jedną z głównych przyczyn awarii elektroniki w klemie IBS. Wewnętrzne obwody elektroniczne czujnika są bardzo wrażliwe na długotrwałe działanie wilgoci. W wielu modelach samochodów, na przykład BMW E61, akumulator umieszczony jest w bagażniku. Nieszczelności w tym obszarze, spowodowane zatkanymi odpływami wody lub uszkodzonymi uszczelkami, prowadzą do zalania wnęki koła zapasowego i bezpośredniego kontaktu czujnika z wodą. To powoduje korozję złącza sygnałowego oraz wewnętrznych ścieżek na płytce drukowanej, co zakłóca komunikację z modułem zarządzania energią. Agresywne środowisko chemiczne pod maską, w tym opary z akumulatora, również przyspiesza proces degradacji materiałów i prowadzi do awarii.
Błędy montażowe i uszkodzenia mechaniczne bezpośrednio prowadzą do awarii delikatnej struktury czujnika IBS. Do najczęstszych błędów należy podłączanie przewodów rozruchowych lub prostownika bezpośrednio do ujemnej klemy z czujnikiem – przepływ bardzo wysokiego prądu przez elektronikę sensora prowadzi do jej spalenia. Inne błędy to zbyt mocne dokręcanie śrub mocujących, które może pęknąć obudowę czujnika. Uszkodzenie delikatnej wtyczki sygnałowej lub jej przewodów podczas wymiany akumulatora również jest częstą przyczyną problemów.
Tak, problemy z oprogramowaniem mogą generować objawy identyczne z fizycznym uszkodzeniem czujnika IBS. Jest to rzadziej diagnozowana, ale istotna przyczyna nieprawidłowego działania systemu zarządzania energią. Błędy w oprogramowaniu modułu BMS lub brak jego aktualizacji powodują, że sterownik błędnie interpretuje poprawne dane przesyłane przez czujnik. W takiej sytuacji system zachowuje się tak, jakby sensor był uszkodzony – pojawiają się problemy z ładowaniem, losowe błędy i komunikaty o rozładowaniu baterii. Wymiana klemy IBS na nową nie rozwiązuje problemu, ponieważ jego źródło leży w warstwie software’owej. Konieczna jest wtedy kompleksowa diagnostyka komputerowa sterownika BMS.
Jazda z uszkodzoną klemą IBS prowadzi do kosztownych uszkodzeń wtórnych, zakłócenia pracy systemów bezpieczeństwa i unieruchomienia pojazdu. Niestabilne napięcie może trwale zniszczyć wrażliwe moduły elektroniczne. Nagłe skoki napięcia wpływają na działanie systemów ABS i ESP. Zapobieganie awariom polega na regularnej kontroli czystości klem, ochronie przed wilgocią oraz stosowaniu prawidłowych procedur serwisowych, takich jak używanie dedykowanych punktów do rozruchu awaryjnego. Po wymianie akumulatora lub czujnika niezbędna jest adaptacja komputerowa, aby system działał poprawnie.
Ignorowanie awarii IBS prowadzi do trwałego uszkodzenia akumulatora oraz wrażliwych modułów elektronicznych. Niestabilne napięcie lub ciągłe przeładowywanie baterii niszczy jej ogniwa, co skutkuje koniecznością przedwczesnej wymiany. Znacznie poważniejszą konsekwencją są uszkodzenia innych sterowników w pojeździe. Nagłe skoki napięcia, przekraczające bezpieczne wartości, mogą zakłócić lub trwale uszkodzić wrażliwe moduły elektroniczne, w tym te odpowiedzialne za systemy ABS i ESP. Dlatego szybka diagnoza i usunięcie usterki pozwala uniknąć poważniejszych uszkodzeń.
Tak, awaria IBS bezpośrednio wpływa na działanie systemów bezpieczeństwa czynnego, takich jak ABS i ESP (kontrola trakcji). Systemy te są bardzo wrażliwe na jakość zasilania elektrycznego. Nagłe skoki lub spadki napięcia, spowodowane błędnym sterowaniem alternatora przez system BMS, mogą zakłócić ich pracę. Chwilowa dezaktywacja systemu ABS lub ESP w krytycznym momencie na drodze, na przykład podczas hamowania awaryjnego lub pokonywania zakrętu, stanowi poważne zagrożenie dla bezpieczeństwa. Podobne ryzyko dotyczy aktywnego wspomagania kierownicy. Dlatego utrzymanie stabilnego zasilania, za które odpowiada sprawny system z czujnikiem IBS, jest podstawą niezawodnego działania tych układów.
Aby wydłużyć żywotność klemy IBS, należy stosować się do zasad prawidłowej pielęgnacji i procedur serwisowych. Działania prewencyjne minimalizują ryzyko awarii spowodowanej czynnikami zewnętrznymi.
1. Kontrola czystości – Regularnie sprawdzaj czystość klem akumulatora i samego czujnika. Usuwaj wszelkie ślady korozji (biały lub zielony nalot) za pomocą specjalnej szczotki.
2. Ochrona przed wilgocią – Dbaj o szczelność obszaru, w którym znajduje się akumulator. Regularnie kontroluj stan uszczelek i drożność odpływów wody, zwłaszcza w pojazdach z baterią w bagażniku.
3. Unikanie błędów montażowych – Nie używaj klemy IBS jako punktu masowego dla dodatkowych, nieoryginalnych urządzeń elektrycznych. Obciąża to czujnik i zakłóca jego pomiary.
4. Prawidłowy rozruch awaryjny – Nigdy nie podłączaj kabli rozruchowych ani prostownika bezpośrednio do ujemnej klemy z czujnikiem IBS. Zawsze używaj dedykowanych punktów do rozruchu awaryjnego, które producent umieścił zazwyczaj w komorze silnika.
Tak, szczególnie w BMW i wielu nowoczesnych pojazdach, po wymianie akumulatora lub czujnika IBS zalecana jest adaptacja komputerowa. Procedura ta, nazywana również „rejestracją baterii”, polega na poinformowaniu systemu zarządzania energią (BMS) o nowym komponencie. W sterowniku zapisywane są parametry nowego akumulatora, takie jak jego pojemność (Ah) oraz typ (np. AGM, EFB). Pominięcie tego kroku sprawia, że system BMS nadal zarządza ładowaniem według charakterystyki starego, zużytego podzespołu. Prowadzi to do przeładowywania nowej baterii i drastycznego skrócenia jej żywotności. Objawy przypominające awarię IBS, takie jak błędy ładowania, mogą szybko powrócić.
Objawy w BMW E90 to głównie losowe błędy elektroniki, jak ABS czy skrzynia biegów , oraz problemy z rozruchem i niedziałający system Start-Stop. Uszkodzony czujnik wysyła błędne dane, co powoduje niestabilne ładowanie, często powyżej 14,7 V, prowadząc do rozładowania lub „ugotowania” akumulatora.
Objawy luźnej klemy to nagłe, całkowite zaniki zasilania, problemy z rozruchem objawiające się „cykaniem” przekaźnika oraz zauważalne grzanie się samej klemy . W przeciwieństwie do awarii czujnika IBS, problem jest mechaniczny i powoduje gwałtowne spadki napięcia pod obciążeniem, a nie błędy komunikacji.
Koszt wymiany klemy IBS wynosi orientacyjnie od 600 do 1300 zł łącznie z robocizną i ewentualną adaptacją komputerową, zależnie od modelu pojazdu i cennika warsztatu (ceny orientacyjne, stan na wrzesień 2026). Sama część (oryginał lub markowy zamiennik, np. Hella) kosztuje zwykle 500-950 zł , taniej przy użytej klemie z demontażu.
Jazda z uszkodzoną klemą IBS nie jest zalecana, ponieważ niestabilne napięcie w instalacji może zakłócać pracę wrażliwych sterowników, w tym odpowiedzialnych za ABS i ESP , co zwiększa ryzyko awarii tych systemów lub nagłego unieruchomienia pojazdu.
Nie, samo odłączenie i ponowne podłączenie tej samej, sprawnej klemy IBS zazwyczaj nie wymaga adaptacji komputerowej. Procedura ta jest konieczna głównie po wymianie akumulatora na nowy lub po zamontowaniu nowego czujnika IBS, aby system nauczył się parametrów nowego komponentu.
System Start-Stop często nie działa po wymianie akumulatora, ponieważ system zarządzania energią nie został poinformowany o nowej baterii poprzez adaptację komputerową . Bez tej procedury sterownik używa starych parametrów, błędnie oceniając stan nowego akumulatora jako niewystarczający i prewencyjnie wyłącza funkcję.
