Regulator napięcia 12V: objawy awarii i wymiana

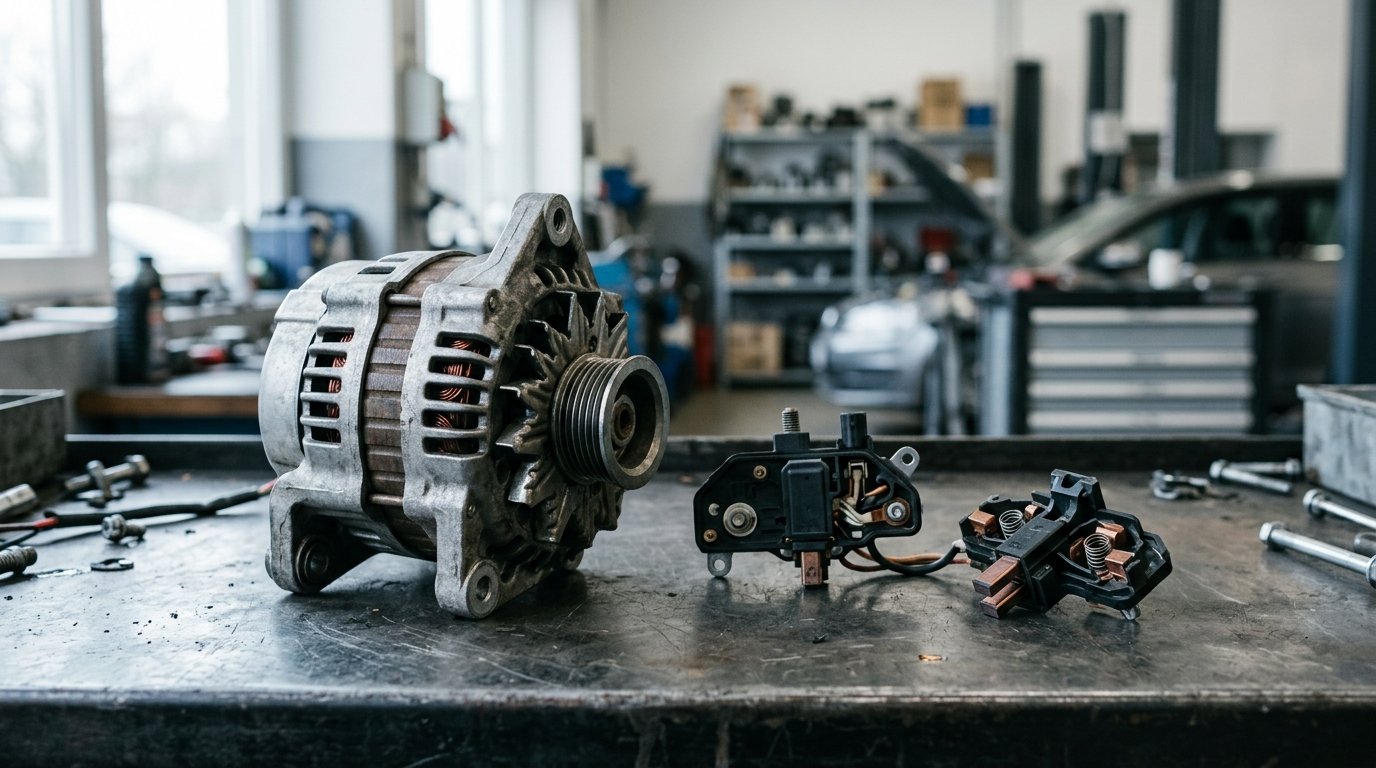

Czym jest regulator napięcia alternatora i dlaczego jest kluczowy dla pojazdu?

Regulator napięcia alternatora to układ elektroniczny, którego zadaniem jest stabilizacja napięcia w instalacji elektrycznej pojazdu. Chroni on akumulator oraz wrażliwe komponenty elektroniczne przed uszkodzeniami. Prawidłowe działanie tego elementu zapewnia niezawodność całego układu ładowania. Regulator stale monitoruje napięcie w systemie. Dostosowuje wydajność alternatora do bieżącego zapotrzebowania na energię. Uwzględnia również stan naładowania akumulatora. Bez sprawnego regulatora, napięcie generowane przez alternator mogłoby osiągać wartości niebezpieczne dla elektroniki pokładowej. Mogłoby również prowadzić do trwałego uszkodzenia akumulatora przez przeładowanie.

Jaką rolę pełni regulator w instalacji elektrycznej 12V?

Regulator napięcia w instalacji 12V pełni funkcję strażnika stabilności napięcia elektrycznego. Jego głównym mechanizmem działania jest sterowanie prądem wzbudzenia wirnika alternatora. Gdy napięcie w instalacji jest zbyt wysokie, regulator zmniejsza prąd wzbudzenia. To działanie obniża napięcie generowane przez alternator. Kiedy napięcie jest zbyt niskie, regulator zwiększa prąd wzbudzenia. W efekcie napięcie wyjściowe alternatora wzrasta. Ten ciągły proces dostosowywania zapewnia, że napięcie w całym układzie pozostaje na stałym, bezpiecznym poziomie. Chroni to akumulator przed przeładowaniem. Zapewnia także stabilne zasilanie dla wszystkich odbiorników, takich jak światła, radio czy komputer sterujący silnika (ECU).

Dlaczego regulator napięcia w systemie 12V utrzymuje napięcie ładowania na poziomie 14,4 V?

Regulator w systemie 12V utrzymuje napięcie ładowania wyższe niż 12V, aby skutecznie naładować akumulator kwasowo-ołowiowy. Nazwa „instalacja 12V” odnosi się do napięcia nominalnego. Jednak do zainicjowania reakcji chemicznej w akumulatorze potrzebne jest wyższe napięcie. Pozwala to pokonać jego opór wewnętrzny i wprowadzić ładunek elektryczny. Dlatego prawidłowy zakres napięcia ładowania wynosi od 13,8 V do 14,7 V. Wartość 14,4 V jest często przyjmowana jako optymalna dla wielu pojazdów. Producenci stosują różne progi napięcia. Na przykład systemy Bosch często pracują w zakresie 13,6 V – 14,4 V. Systemy Valeo mogą utrzymywać napięcie na poziomie 14,7 V. Utrzymanie napięcia w tym podwyższonym zakresie jest niezbędne dla pełnego naładowania baterii i zapewnienia jej długiej żywotności.

Jakie są najczęstsze objawy uszkodzonego regulatora napięcia?

Uszkodzony regulator napięcia powoduje charakterystyczne problemy z instalacją elektryczną pojazdu. Najczęstsze objawy to niedoładowanie lub przeładowanie akumulatora, migotanie świateł oraz niestabilna praca elektroniki pokładowej. Te symptomy wynikają z niezdolności regulatora do utrzymania napięcia ładowania w bezpiecznym zakresie. Obserwacja działania oświetlenia i wskaźników na desce rozdzielczej pozwala na wczesne wykrycie potencjalnej awarii.

Na co wskazuje niedoładowanie akumulatora i problemy z rozruchem?

Niedoładowanie akumulatora i problemy z rozruchem wskazują na zbyt niskie napięcie ładowania, często poniżej 13.5V. Taki stan jest wynikiem awarii regulatora, który nie zwiększa prądu wzbudzenia alternatora. Prowadzi to do chronicznego niedoładowania akumulatora. Bateria nie otrzymuje wystarczającej ilości energii do pełnego naładowania. Skutkuje to trudnościami z uruchomieniem silnika. Problem jest szczególnie zauważalny w niskich temperaturach. Wtedy sprawność chemiczna akumulatora naturalnie spada. Długotrwałe niedoładowanie prowadzi do zasiarczenia cel akumulatora. To nieodwracalny proces, który znacząco skraca żywotność baterii. Kontrolka ładowania na desce rozdzielczej może się świecić lub żarzyć.

Czym grozi przeładowanie akumulatora, czyli napięcie powyżej 14,8V?

Przeładowanie akumulatora napięciem powyżej 14,8V grozi trwałym uszkodzeniem baterii i awarią wrażliwych urządzeń elektronicznych. Jest to groźna usterka, w której regulator nie ogranicza napięcia generowanego przez alternator. Napięcie przekraczające 14,8-15,0 V stwarza ryzyko trwałego uszkodzenia akumulatora i wymaga natychmiastowej diagnostyki. Wysokie napięcie jest również niebezpieczne dla modułów elektronicznych w pojeździe. Komputer sterujący silnika (ECU), radio, systemy bezpieczeństwa (ABS, ESP) oraz nowoczesne oświetlenie LED są bardzo wrażliwe na przepięcia. Ich naprawa lub wymiana jest kosztowna.

Dlaczego światła w pojeździe migoczą lub zmieniają swoją intensywność?

Światła w pojeździe migoczą, ponieważ uszkodzony regulator napięcia nie jest w stanie utrzymać stabilnego napięcia zasilania. Fluktuacje napięcia bezpośrednio wpływają na pracę oświetlenia. Żarówki halogenowe i światła LED reagują na każdą zmianę napięcia. Powoduje to, że światła przygasają, gwałtownie się rozjaśniają lub migoczą. Zjawisko to jest często najbardziej widoczne na niskich obrotach silnika. Wtedy alternator pracuje z mniejszą wydajnością, a zadanie regulatora jest trudniejsze. Niestabilne napięcie może również wpływać na inne odbiorniki. Przykłady to praca dmuchawy nawiewu czy podświetlenie deski rozdzielczej. Migotanie jest wyraźnym sygnałem problemów w układzie ładowania.

Jakie są inne możliwe przyczyny objawów i jak je różnicować? (Tabela diagnostyczna)

Objawy podobne do awarii regulatora mogą być spowodowane przez inne usterki w układzie ładowania. Prawidłowe zróżnicowanie przyczyny jest podstawą skutecznej naprawy. Problemy mogą dotyczyć zużytego paska alternatora, uszkodzonych diod prostowniczych lub słabych połączeń masowych. Poniższa tabela pomaga w diagnostyce różnicowej.

Jak samodzielnie zdiagnozować regulator napięcia za pomocą multimetru?

Diagnostyka regulatora napięcia jest możliwa przy użyciu prostego multimetru cyfrowego. Proces polega na pomiarze napięcia na klemach akumulatora w różnych warunkach pracy silnika. Porównanie uzyskanych wyników ze standardowymi wartościami pozwala ocenić stan regulatora i całego układu ładowania. Testy obejmują pomiar napięcia spoczynkowego, napięcia ładowania bez obciążenia oraz napięcia pod obciążeniem.

Jak krok po kroku sprawdzić napięcie ładowania na klemach akumulatora?

Sprawdzenie napięcia ładowania na klemach akumulatora wymaga wykonania kilku prostych czynności. Poniższa instrukcja przedstawia proces krok po kroku.

1. Przygotuj multimetr – Ustaw miernik cyfrowy na zakres pomiaru napięcia stałego (DCV lub V⎓) do 20V.

2. Zmierz napięcie spoczynkowe – Przy wyłączonym silniku podłącz sondy multimetru do klem akumulatora. Czerwoną sondę podłącz do bieguna dodatniego (+). Czarną sondę podłącz do bieguna ujemnego (-). Zanotuj wynik.

3. Uruchom silnik – Pozostaw silnik pracujący na biegu jałowym. Nie włączaj dodatkowych odbiorników prądu, takich jak światła czy radio.

4. Zmierz napięcie ładowania – Ponownie zmierz napięcie na klemach akumulatora przy pracującym silniku. Zanotuj wynik.

5. Zwiększ obroty silnika – Zwiększ obroty powyżej biegu jałowego. Obserwuj wskazania multimetru. Napięcie powinno wzrosnąć, a następnie ustabilizować się.

Jakie są prawidłowe wartości napięcia przy wyłączonym i pracującym silniku?

Prawidłowe wartości napięcia zależą od stanu pracy silnika i kondycji akumulatora. Interpretacja wyników pomiarów jest podstawą diagnostyki.

• Napięcie spoczynkowe (silnik wyłączony): 12.4V – 12.7V

* Taki wynik wskazuje na prawidłowo naładowany i sprawny akumulator. Wartość poniżej 12.4V świadczy o rozładowaniu lub zużyciu baterii.

• Napięcie ładowania (silnik pracuje, bez obciążenia): 13.8V – 14.7V

* Jest to prawidłowy zakres pracy układu ładowania. Wskazuje, że alternator i regulator działają poprawnie.

• Napięcie za niskie (poniżej 13.5V przy pracującym silniku)

* Sygnalizuje problem z ładowaniem. Przyczyną może być uszkodzony regulator, alternator, pasek lub problemy z połączeniami elektrycznymi.

• Napięcie za wysokie (powyżej 14.8V)

* Prawie zawsze oznacza uszkodzony regulator napięcia. Grozi to przeładowaniem i uszkodzeniem akumulatora oraz elektroniki. Wymaga natychmiastowej interwencji.

Jak przeprowadzić test regulatora pod obciążeniem?

Test regulatora pod obciążeniem weryfikuje wydajność układu ładowania w warunkach zbliżonych do normalnej eksploatacji. Pozwala wykryć problemy, które nie są widoczne podczas pomiaru na biegu jałowym.

1. Utrzymaj podwyższone obroty – Utrzymuj silnik na podwyższonych obrotach. Zapewni to alternatorowi odpowiednią prędkość do generowania pełnej mocy.

2. Włącz maksymalne obciążenie – Włącz jak najwięcej odbiorników prądu. Użyj świateł drogowych, nawiewu na maksymalną moc, ogrzewania tylnej szyby i radia.

3. Monitoruj napięcie – Cały czas mierz napięcie na klemach akumulatora za pomocą multimetru.

4. Zinterpretuj wynik – Po włączeniu odbiorników napięcie powinno nieznacznie spaść. Musi jednak pozostać stabilne i w granicach normy. Zazwyczaj nie powinno spaść poniżej 13.5V. Znaczący spadek napięcia pod obciążeniem wskazuje na niewystarczającą wydajność alternatora lub problem z regulatorem.

Jakie są rodzaje regulatorów napięcia i czym się od siebie różnią?

Regulatory napięcia stosowane w motoryzacji różnią się konstrukcją, funkcją i technologią wykonania. Podstawowy podział obejmuje regulatory do samochodów i motocykli, układy jednofazowe i trójfazowe oraz generacje elektromechaniczne i elektroniczne. Nowoczesne pojazdy wykorzystują zaawansowane regulatory sterowane cyfrowo przez komputer silnika (ECU).

Czym różni się regulator do samochodu od regulatora-prostownika do motocykla?

Regulator do samochodu różni się od regulatora-prostownika do motocykla budową i zakresem funkcji.

• Regulator samochodowy jest najczęściej zintegrowany ze szczotkotrzymaczem. Montuje się go bezpośrednio w alternatorze. Jego jedyną funkcją jest regulacja napięcia. Alternator samochodowy posiada wbudowany mostek prostowniczy, który zamienia prąd przemienny (AC) na stały (DC).

• Regulator-prostownik motocyklowy (rectifier-regulator) to zewnętrzny moduł. Łączy on w sobie dwie funkcje. Pierwszą jest prostowanie prądu przemiennego z alternatora na prąd stały. Drugą jest regulacja napięcia tego prądu. Jest to konieczne, ponieważ alternatory w motocyklach, skuterach i quadach są często prostsze i nie mają zintegrowanych prostowników. Występują w wariantach z różną liczbą przewodów, np. 5- lub 7-przewodowych.

Jak odróżnić regulator jednofazowy od trójfazowego?

Regulator jednofazowy od trójfazowego można odróżnić na podstawie liczby przewodów pochodzących z alternatora oraz zastosowania.

• Regulator jednofazowy obsługuje prostsze instalacje. Stosuje się go głównie w skuterach i mniejszych motocyklach. Alternator jednofazowy generuje prąd w jednej fazie. Do regulatora dochodzą zazwyczaj dwa lub trzy przewody z alternatora. Jest to rozwiązanie mniej wydajne, ale wystarczające dla pojazdów o małym zapotrzebowaniu na energię.

• Regulator trójfazowy jest standardem w samochodach i większych motocyklach. Alternator trójfazowy jest znacznie wydajniejszy. Generuje prąd w trzech fazach, co zapewnia płynniejsze i stabilniejsze zasilanie. Regulator obsługuje trzy przewody fazowe z alternatora. Jest to rozwiązanie konieczne w pojazdach z dużą liczbą odbiorników elektrycznych.

Czym charakteryzują się nowoczesne regulatory sterowane przez ECU (interfejs LIN)?

Nowoczesne regulatory sterowane przez ECU charakteryzują się cyfrową komunikacją i możliwością inteligentnego zarządzania ładowaniem. Komunikują się one z komputerem sterującym silnika (ECU) za pomocą magistrali LIN (Local Interconnect Network). Pozwala to na dynamiczną zmianę zadanego napięcia ładowania w zależności od wielu czynników. ECU może obniżyć napięcie, gdy akumulator jest w pełni naładowany. Zmniejsza to obciążenie silnika i przyczynia się do oszczędności paliwa. System może też podnieść napięcie w niskich temperaturach, aby zrekompensować większy opór wewnętrzny baterii. Ta technologia, nazywana „smart charging”, zwiększa trwałość akumulatora. Umożliwia również zaawansowaną diagnostykę, ponieważ ECU może odczytywać kody błędów bezpośrednio z regulatora. Przykładem takiego układu jest ST L9918.

Czym różni się regulator elektromechaniczny od elektronicznego?

Regulator elektromechaniczny od elektronicznego różni się technologią wykonania, precyzją i trwałością.

• Regulator elektromechaniczny to starsza technologia. Jest to rozwiązanie proste i tanie w produkcji. Ma jednak wady. Jest mniej precyzyjne, podatne na zużycie mechaniczne oraz wrażliwe na wibracje. Stosowano je w starszych modelach pojazdów.

• Regulator elektroniczny to nowoczesne rozwiązanie. Jego działanie opiera się na elementach półprzewodnikowych, takich jak tranzystory. Brak części ruchomych zapewnia wysoką trwałość i odporność na wstrząsy. Regulacja napięcia jest znacznie bardziej precyzyjna i stabilna. Jest to obecnie standard we wszystkich nowych pojazdach.

Jak temperatura i strategia ECU wpływają na napięcie ładowania?

Temperatura i strategia ECU dynamicznie dostosowują napięcie ładowania w nowoczesnych pojazdach. Napięcie ładowania nie jest wartością stałą. Systemy inteligentnego ładowania (smart charging) sterowane przez ECU modyfikują je w zależności od aktualnych warunków.

• Wpływ temperatury: ECU monitoruje temperaturę akumulatora. Przy wysokiej temperaturze obniża napięcie ładowania, aby zapobiec przeładowaniu i gazowaniu elektrolitu. Przy niskiej temperaturze podnosi napięcie, aby skompensować wzrost oporu wewnętrznego baterii i zapewnić skuteczne ładowanie.

• Strategia ECU: Komputer uwzględnia także stan naładowania akumulatora i aktualne obciążenie instalacji. Może celowo obniżyć napięcie, gdy zapotrzebowanie na energię jest małe, aby zmniejszyć obciążenie silnika. Dlatego chwilowy odczyt napięcia np. 13.6V nie musi oznaczać awarii. Może to być celowe działanie systemu zarządzania energią.

Jak prawidłowo podłączyć regulator napięcia 12V?

Prawidłowe podłączenie regulatora napięcia 12V wymaga identyfikacji funkcji poszczególnych zacisków i poprawnego połączenia ich z alternatorem, akumulatorem oraz instalacją pojazdu. Proces ten jest podstawą dla prawidłowego działania całego układu ładowania. Błędy w podłączeniu prowadzą do braku ładowania, uszkodzenia regulatora lub nawet awarii innych komponentów elektronicznych. Należy zwrócić szczególną uwagę na solidne połączenie z masą pojazdu. Jest to jeden z najczęstszych punktów awarii. Równie ważne jest zapewnienie czystości i dobrego styku na wszystkich złączach elektrycznych. Zabezpieczenie ich przed wilgocią i wibracjami przedłuża żywotność układu.

Co oznaczają typowe zaciski w alternatorze, takie jak B+, S, L, czy IG?

Typowe zaciski w alternatorze mają standardowe oznaczenia, które definiują ich funkcje w układzie ładowania pojazdu. Zrozumienie tych oznaczeń jest niezbędne do prawidłowej diagnostyki i podłączenia regulatora. Każdy zacisk odpowiada za inną część obwodu elektrycznego.

• B+ (Battery+) – To główne wyjście prądowe alternatora. Jest to gruby przewód, który łączy alternator bezpośrednio z dodatnim biegunem akumulatora. Często jest zabezpieczony bezpiecznikiem głównym o wysokim amperażu.

• S (Sense/Sensing) – To zacisk pomiarowy napięcia. Przewód ten jest podłączony bezpośrednio do dodatniej klemy akumulatora. Pozwala regulatorowi na precyzyjny pomiar napięcia na baterii. Kompensuje to ewentualne spadki napięcia na głównym przewodzie B+.

• L (Lamp) – Ten zacisk steruje lampką kontrolną ładowania na desce rozdzielczej. Regulator podaje masę na ten zacisk, co powoduje zgaśnięcie lampki po uruchomieniu silnika i rozpoczęciu ładowania.

• IG (Ignition) – To zasilanie regulatora po przekręceniu kluczyka w stacyjce. Dostarczenie napięcia na ten zacisk aktywuje układ wzbudzenia alternatora. Umożliwia to rozpoczęcie generowania prądu.

Jak podłączyć regulator jednofazowy z 4 przewodami (1 kostka)?

Podłączenie regulatora jednofazowego z 4 przewodami polega na poprawnym połączeniu wejść prądu przemiennego z alternatora, wyjścia prądu stałego do akumulatora oraz przewodu masowego. Jest to popularny typ regulatora stosowany w skuterach i mniejszych motocyklach. Kolory przewodów mogą się różnić między producentami. Zawsze należy zweryfikować schemat dla konkretnego modelu. Typowy układ połączeń wygląda następująco:

• Przewód czerwony – Jest to wyjście prądu stałego (+12V). Należy go podłączyć do dodatniego bieguna akumulatora, zazwyczaj przez bezpiecznik.

• Przewód zielony – Pełni funkcję masy (-). Musi być solidnie przykręcony do metalowej ramy pojazdu, aby zapewnić prawidłowe działanie.

• Przewody wejść prądu przemiennego (AC) – Są to wejścia prądu przemiennego (AC). Podłącza się je do przewodów wychodzących z cewek alternatora. Ich kolory i kolejność podłączenia należy zawsze weryfikować w schemacie konkretnego modelu.

Na co zwrócić szczególną uwagę przy podłączaniu regulatora w motocyklu?

Przy podłączaniu regulatora w motocyklu należy zwrócić szczególną uwagę na trzy elementy: solidne połączenie z masą, odpowiednie chłodzenie oraz zabezpieczenie złącz elektrycznych. Zaniedbanie któregokolwiek z tych aspektów prowadzi do przedwczesnej awarii regulatora. Warunki pracy w motocyklu są trudne z powodu wibracji i ekspozycji na czynniki atmosferyczne.

1. Solidne połączenie z masą – Niewłaściwa masa jest jedną z najczęstszych przyczyn uszkodzeń. Należy oczyścić powierzchnię styku na ramie pojazdu z farby i rdzy. Metalowa obudowa regulatora musi mieć bezpośredni, mocny kontakt z ramą.

2. Odpowiednie chłodzenie – Regulatory motocyklowe generują znaczne ilości ciepła. Muszą być zamontowane w miejscu z dobrym przepływem powietrza. Obudowa regulatora działa jak radiator. Jej kontakt z metalową ramą dodatkowo pomaga w odprowadzaniu ciepła.

3. Zabezpieczenie złącz – Wtyczki i konektory muszą być czyste i ciasno połączone. Warto użyć smaru dielektrycznego, aby zabezpieczyć styki przed wilgocią i korozją. Złącza należy chronić przed wibracjami, które mogą powodować ich poluzowanie.

Jak dobrać odpowiedni regulator napięcia jako zamiennik?

Dobór odpowiedniego regulatora napięcia jako zamiennika polega na weryfikacji 7 parametrów technicznych, aby zapewnić pełną kompatybilność z alternatorem i instalacją elektryczną pojazdu. Wybór niewłaściwego regulatora prowadzi do niedoładowania lub przeładowania akumulatora, co skraca jego żywotność i stwarza ryzyko uszkodzenia elektroniki. Najbezpieczniejszą metodą jest dobór części po numerze oryginalnym (OEM) lub numerze alternatora. Jeśli te numery nie są dostępne, należy dokładnie sprawdzić specyfikację techniczną.

Jakie parametry techniczne są kluczowe przy wyborze nowego regulatora?

Przy wyborze nowego regulatora należy zweryfikować 7 parametrów, które decydują o jego zgodności z pojazdem. Każdy z nich ma bezpośredni wpływ na bezpieczeństwo i efektywność ładowania.

• Napięcie znamionowe – Musi być zgodne z instalacją pojazdu, czyli 12V.

• Napięcie regulacji – Powinno odpowiadać wartościom fabrycznym, na przykład 14.4V lub 14.7V. Niewłaściwa wartość prowadzi do uszkodzenia akumulatora.

• Typ alternatora – Regulator musi być dopasowany do alternatora. Należy określić, czy jest to układ jednofazowy czy trójfazowy.

• Maksymalny prąd – Wydajność prądowa regulatora musi być wystarczająca dla danego alternatora. Zbyt słaby regulator ulegnie przegrzaniu i uszkodzeniu.

• Typ złącza i pinout – Wtyczka oraz układ pinów muszą być identyczne z oryginalnymi. Pozwala to uniknąć przeróbek w instalacji elektrycznej.

• Sposób mocowania – Fizyczne wymiary i rozmieszczenie otworów montażowych muszą pasować do miejsca instalacji w pojeździe.

• Kompatybilność – Zawsze należy sprawdzić, czy dany zamiennik jest przeznaczony do konkretnego modelu pojazdu. Najpewniejszym sposobem jest dobór po numerze OEM.

Jakie cechy ma regulator napięcia dedykowany do motocykla MZ APE?

Regulator napięcia dedykowany do motocykla MZ APE jest przykładem zamiennika o specyfikacji dopasowanej do konkretnego modelu pojazdu. Dobór części na podstawie modelu i numeru katalogowego minimalizuje ryzyko pomyłki. Analiza tego produktu pokazuje, na co zwrócić uwagę przy zakupie.

Wybór dedykowanego regulatora po numerze katalogowym, takim jak MZ2222, zapewnia zgodność parametrów elektrycznych i mechanicznych z oryginałem. Eliminuje to potrzebę modyfikacji i zapewnia bezpieczną eksploatację.

Czy można samodzielnie zbudować regulator napięcia do motocykla?

Samodzielna budowa regulatora napięcia do motocykla jest skomplikowanym projektem elektronicznym, który wymaga zaawansowanej wiedzy i doświadczenia. Należy poradzić sobie z wysokim napięciem, dużym prądem oraz skutecznym odprowadzaniem ciepła. Alternatory motocyklowe generują napięcie przemienne sięgające ponad 60V. Prąd może wynosić ponad 30A. Przetworzenie takiej mocy w małym, odpornym na wibracje urządzeniu jest dużym wyzwaniem. Dla większości użytkowników zakup gotowego, sprawdzonego produktu jest znacznie prostszym i bezpieczniejszym rozwiązaniem. Budowa własnego regulatora jest możliwa, ale wymaga starannego projektu i użycia specjalistycznych komponentów.

Jakie są główne wyzwania przy budowie regulatora do alternatora 3-fazowego?

Budowa regulatora do alternatora 3-fazowego wiąże się z 4 głównymi wyzwaniami technicznymi. Każde z nich wymaga specjalistycznej wiedzy z zakresu elektroniki mocy.

1. Wysokie napięcie i prąd – Alternatory motocyklowe generują napięcie przemienne (AC) przekraczające 60V i prąd o natężeniu do 34A. Wymaga to użycia komponentów (diody, tranzystory) o odpowiedniej wytrzymałości napięciowej i prądowej.

2. Odprowadzanie ciepła – Przetwarzanie dużej mocy generuje ogromne ilości ciepła. Konieczne jest zaprojektowanie wydajnego systemu chłodzenia. Zazwyczaj stosuje się duży radiator, aby nie uszkodzić elektroniki.

3. Niezawodność – Konstrukcja musi być odporna na trudne warunki pracy. Obejmuje to wibracje, wilgoć oraz szeroki zakres temperatur panujący w pojeździe.

4. Złożoność układu – Projekt wymaga zaprojektowania wydajnego prostownika trójfazowego. Potrzebna jest także stabilna przetwornica obniżająca napięcie (step-down), która dostarczy prąd o stałym napięciu.

Jakie rozwiązania techniczne są potrzebne w projekcie DIY?

Projekt DIY regulatora napięcia wymaga zastosowania 3 kluczowych rozwiązań technicznych, aby zapewnić jego prawidłowe i bezpieczne działanie. Koncepcje te są często omawiane na forach elektronicznych.

• Prostownik – Należy zastosować trójfazowy, sześciopulsowy mostek prostowniczy. Musi on być zbudowany na diodach o dużej obciążalności prądowej i napięciowej. Jego zadaniem jest zamiana prądu przemiennego z alternatora na prąd stały.

• Regulacja napięcia – Najlepszym rozwiązaniem jest użycie wydajnej przetwornicy step-down (buck converter). Musi ona mieć odpowiednią moc. Obniży ona wyprostowane, ale niestabilne napięcie do wymaganego poziomu ładowania, czyli około 14.4V.

• Komponenty – Konieczne jest użycie komponentów klasy motoryzacyjnej (automotive-grade). Są one przystosowane do pracy w trudnych warunkach. Charakteryzują się większą odpornością na zmiany temperatury, wilgoć i wibracje. Zapewnia to niezawodność całej konstrukcji.
