Bezpiecznik jest elementem zabezpieczenia nadprądowego, którego zadaniem jest przerwanie obwodu elektrycznego, gdy natężenie prądu przekracza bezpieczną wartość. Przepala się w wyniku dwóch głównych przyczyn: długotrwałego przeciążenia prądowego lub gwałtownego zwarcia. Jego zadaniem jest ochrona instalacji oraz podłączonych do niej urządzeń przed uszkodzeniem. Wewnątrz bezpiecznika znajduje się element topikowy, na przykład cienki drut lub blaszka, który nagrzewa się pod wpływem przepływającego prądu. Kiedy prąd przekroczy wartość znamionową bezpiecznika na określony czas, element topikowy topi się. To fizycznie przerywa obwód elektryczny i zatrzymuje przepływ prądu, chroniąc droższe komponenty.
Bezpieczniki stanowią jednorazowe zabezpieczenie nadprądowe dla instalacji elektrycznej i podłączonych do niej urządzeń. Ich podstawowym zadaniem jest absorpcja nadmiernej energii elektrycznej i natychmiastowe przerwanie obwodu w przypadku wystąpienia anomalii prądowych. Chronią w ten sposób przed uszkodzeniem znacznie droższe i bardziej złożone komponenty systemu. Mechanizm działania opiera się na elemencie topikowym, który jako pierwszy topnieje przy przekroczeniu prądu znamionowego. Został on precyzyjnie zaprojektowany, aby stopić się i przerwać ciągłość obwodu, zanim nadmierny prąd uszkodzi odbiorniki, takie jak sprzęt AGD, RTV czy układy elektroniczne w samochodzie. Działanie bezpiecznika zapobiega przegrzewaniu się przewodów, co minimalizuje ryzyko pożaru.
Dwie najczęstsze przyczyny przepalenia bezpiecznika to przeciążenie prądowe oraz zwarcie. Trzecią, mniej powszechną przyczyną, jest naturalne zużycie materiału i niekorzystne warunki środowiskowe.
To sytuacja, w której przez obwód płynie prąd o natężeniu wyższym niż znamionowe, ale jego wzrost nie jest gwałtowny. Zazwyczaj jest to wynik podłączenia zbyt wielu urządzeń o dużym poborze mocy do jednego obwodu, na przykład czajnika, grzejnika i płyty grzewczej w kuchni. Długotrwałe przeciążenie powoduje stopniowe przegrzewanie się elementu topikowego, co ostatecznie prowadzi do jego stopienia i przerwania obwodu.
To gwałtowny i lawinowy wzrost natężenia prądu, który jest spowodowany bezpośrednim kontaktem między przewodami o różnym potencjale, na przykład fazowym i neutralnym. Przyczyną zwarcia jest najczęściej uszkodzenie izolacji przewodu. W takiej sytuacji prąd płynie drogą o bardzo małej rezystancji, co powoduje natychmiastowe i gwałtowne przepalenie bezpiecznika.
Bezpieczniki, szczególnie te w instalacjach samochodowych, ulegają uszkodzeniu wraz z wiekiem. Są narażone na wilgoć, zabrudzenia oraz duże wahania temperatury, co osłabia strukturę elementu topikowego i styków.
Głównym i najbardziej oczywistym objawem spalonego bezpiecznika jest nagłe zaprzestanie działania urządzenia lub całego obwodu elektrycznego, który był przez niego chroniony. Jest to pierwszy sygnał, który użytkownik może zaobserwować, zanim jeszcze dokona inspekcji wizualnej skrzynki z bezpiecznikami. Awaria może dotyczyć pojedynczego odbiornika, grupy urządzeń lub całej strefy w instalacji domowej bądź samochodowej. W zależności od miejsca wystąpienia problemu, objawy będą się różnić. W domu może to być brak oświetlenia w jednym pokoju, podczas gdy w samochodzie przestanie działać radio lub wycieraczki.
Sygnałem wskazującym na problem z bezpiecznikiem w domu jest nagły brak zasilania w ograniczonej części instalacji elektrycznej. Oznacza to, że prąd zanika na przykład w jednym pokoju, w grupie gniazdek kuchennych lub na całej jednej fazie, podczas gdy w pozostałych częściach mieszkania zasilanie jest obecne. Taka sytuacja jednoznacznie sugeruje konieczność sprawdzenia tablicy rozdzielczej.
Inne typowe objawy to:
Bezpiecznik w samochodzie jest do wymiany, gdy jedno lub kilka urządzeń elektrycznych nagle przestaje działać. Najczęściej dotyczy to systemów, które nie są niezbędne do pracy silnika, ale odpowiadają za komfort i bezpieczeństwo. Jeśli radio, wycieraczki, światła, ogrzewanie szyby lub gniazdo zapalniczki przestają reagować, pierwszą czynnością powinno być sprawdzenie skrzynki z bezpiecznikami.
Szczegółowe objawy spalonego bezpiecznika w aucie obejmują:

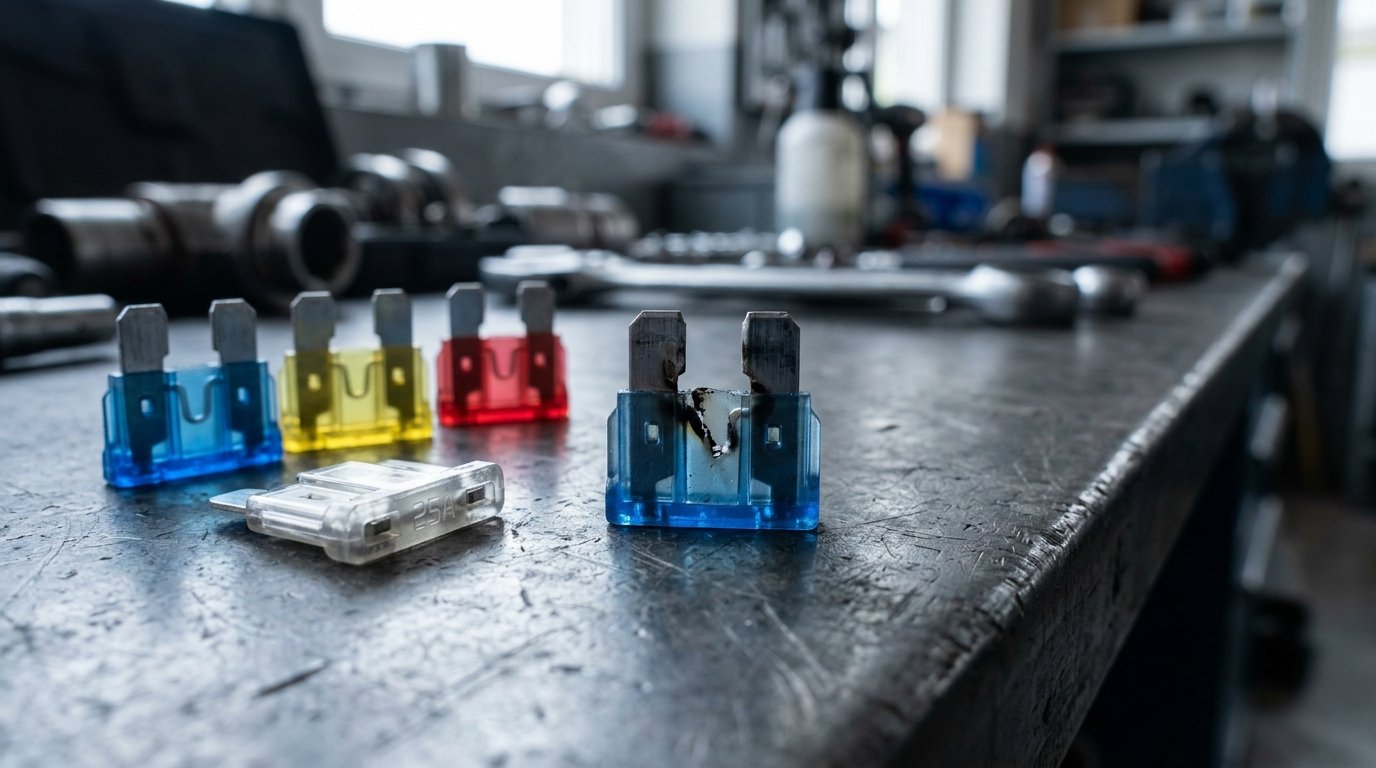

Spalony bezpiecznik najczęściej wykazuje widoczne zmiany wewnątrz lub na obudowie oraz brak ciągłości elektrycznej przy pomiarze miernikiem. Wygląd uszkodzenia zależy od typu bezpiecznika oraz przyczyny jego przepalenia. W przypadku bezpieczników z przezroczystą obudową, takich jak szklane czy samochodowe płytkowe, diagnoza wzrokowa jest prosta i szybka. Widać w nich przerwany element topikowy oraz często osmolenie. Natomiast bezpieczniki ceramiczne lub inne nietransparentne z zewnątrz mogą wyglądać na sprawne, nawet gdy są uszkodzone, co wymaga zastosowania innych metod weryfikacji, na przykład pomiaru miernikiem.
Wizualne oznaki w bezpiecznikach przezroczystych, takich jak szklane (rurkowe) i samochodowe (płytkowe), są łatwe do zidentyfikowania i obejmują przerwany element topikowy oraz czarny osad. Dzięki przezroczystej lub półprzezroczystej obudowie uszkodzenie jest widoczne gołym okiem.
Najważniejsze oznaki wizualne to:
Uszkodzenie w bezpiecznikach nietransparentnych, na przykład ceramicznych, rozpoznaje się za pomocą pomiaru ciągłości obwodu miernikiem uniwersalnym, ponieważ inspekcja wzrokowa jest w ich przypadku niewystarczająca. Z zewnątrz taki bezpiecznik często wygląda na całkowicie sprawny, bez żadnych widocznych oznak uszkodzenia, takich jak pęknięcia czy osmolenie. Jego obudowa jest zaprojektowana tak, aby wytrzymać wysoką temperaturę łuku elektrycznego, dlatego nie ulega deformacji w taki sam sposób jak obudowy plastikowe. Brak widocznych uszkodzeń zewnętrznych nie gwarantuje sprawności. Jedyną pewną metodą weryfikacji stanu bezpiecznika ceramicznego jest użycie multimetru.
Wygląd bezpiecznika spalonego przez zwarcie różni się od tego spalonego przez przeciążenie stopniem i rodzajem uszkodzeń widocznych na obudowie i w jej wnętrzu. Gwałtowne zwarcie pozostawia wyraźny czarny nalot i często topi obudowę, podczas gdy powolne przeciążenie może skutkować jedynie czystym przerwaniem drucika.
Aby sprawdzić, czy bezpiecznik jest na pewno przepalony, należy użyć miernika uniwersalnego (multimetru) do wykonania testu ciągłości obwodu. Jest to najpewniejsza i zalecana metoda, szczególnie w przypadku bezpieczników nietransparentnych, takich jak ceramiczne, gdzie inspekcja wzrokowa jest niemiarodajna. Pomiar multimetrem daje jednoznaczną odpowiedź, czy element topikowy wewnątrz bezpiecznika zachował ciągłość, czy został przerwany. Dla bezpieczników przezroczystych alternatywą jest dokładna inspekcja wizualna lub metoda „na podmianę”, która polega na zastąpieniu podejrzanego bezpiecznika nowym, sprawnym egzemplarzem.
Sprawdzenie bezpiecznika miernikiem uniwersalnym jest prostym procesem, który pozwala precyzyjnie określić jego stan. Pomiaru dokonuje się na wyjętym bezpieczniku przy odłączonym zasilaniu.
1. Przygotowanie do pomiaru: Upewnij się, że zasilanie w sprawdzanym obwodzie jest całkowicie odłączone. Następnie ostrożnie wyjmij bezpiecznik z gniazda.
2. Ustawienie multimetru: Ustaw pokrętło multimetru na tryb pomiaru ciągłości obwodu. Jest on często oznaczony symbolem diody lub fali dźwiękowej (brzęczyka). Alternatywnie można ustawić najniższy zakres pomiaru rezystancji (oporu), oznaczony symbolem Ω.
3. Wykonanie pomiaru: Przytknij sondy pomiarowe miernika do obu końcówek (styków) bezpiecznika. Kolejność przykładania sond nie ma znaczenia.
4. Interpretacja wyniku:
* W trybie ciągłości: Sygnał dźwiękowy (brzęczyk) oznacza, że bezpiecznik jest sprawny (obwód jest zamknięty). Brak sygnału dźwiękowego oznacza, że bezpiecznik jest przepalony (obwód jest przerwany).
* W trybie rezystancji: Odczyt wartości bliskiej zeru (np. 0,1-0,5 Ω) oznacza, że bezpiecznik jest sprawny. Wskazanie bardzo wysokiej wartości, symbolu „OL” (Over Load) lub brak odczytu oznacza, że bezpiecznik jest przepalony.
Tak, stan bezpiecznika można sprawdzić bez użycia miernika, stosując dwie podstawowe metody: inspekcję wzrokową oraz metodę „na podmianę”. Skuteczność tych metod zależy od typu bezpiecznika.
Jest to najszybsza metoda, ale skuteczna tylko dla bezpieczników z przezroczystą obudową, takich jak szklane czy samochodowe płytkowe. Należy dokładnie obejrzeć bezpiecznik i poszukać widocznych oznak przepalenia opisanych w poprzedniej sekcji. Metoda ta jest całkowicie zawodna dla bezpieczników ceramicznych.
Polega na włożeniu w miejsce podejrzanego bezpiecznika nowego, sprawnego egzemplarza o identycznych parametrach (ten sam amperaż i typ). Jeśli po wymianie urządzenie lub obwód zacznie działać, oznacza to, że stary bezpiecznik był przepalony. Należy jednak zachować ostrożność. Jeśli w obwodzie nadal występuje zwarcie, nowy bezpiecznik również natychmiast się przepali. Jest to sygnał, że problem leży głębiej w instalacji.
Spalony bezpiecznik w samochodzie rozpoznaje się poprzez zlokalizowanie skrzynki bezpieczników, identyfikację odpowiedniego elementu na podstawie schematu, a następnie weryfikację jego stanu. W przypadku przezroczystych bezpieczników płytkowych uszkodzenie jest widoczne jako przerwana blaszka lub czarny nalot. Kluczowe jest również zrozumienie systemu kodowania kolorami, który określa prąd znamionowy bezpiecznika. Proces ten pozwala na szybką diagnozę i przywrócenie działania niesprawnego obwodu elektrycznego, takiego jak oświetlenie, radio czy gniazdo zapalniczki.
Bezpieczniki w samochodzie znajdują się w dedykowanych skrzynkach, umieszczonych zazwyczaj w dwóch lub trzech głównych lokalizacjach. Pierwsza skrzynka bezpieczników jest zlokalizowana pod maską, w komorze silnika. Jest to najczęściej czarne, plastikowe pudełko zamykane na zatrzaski. Druga powszechna lokalizacja to wnętrze kabiny pasażerskiej. Skrzynkę można znaleźć pod deską rozdzielczą po stronie kierowcy, w bocznym panelu deski rozdzielczej dostępnym po otwarciu drzwi, w schowku pasażera, a w niektórych modelach aut także pod fotelem lub w bagażniku. Dokładne umiejscowienie jest specyficzne dla danego modelu pojazdu. Najpewniejszym źródłem informacji jest instrukcja obsługi samochodu. Na wewnętrznej stronie pokrywy skrzynki bezpieczników często umieszczony jest schemat, który opisuje, który bezpiecznik odpowiada za dany obwód.
W samochodach stosuje się głównie trzy typy bezpieczników płytkowych, które różnią się między sobą rozmiarem. Dobór odpowiedniego typu jest niezbędny do prawidłowego montażu i działania.
Kolory bezpieczników samochodowych jednoznacznie kodują ich prąd znamionowy wyrażony w amperach (A). Jest to międzynarodowy standard, który znacząco ułatwia szybką identyfikację i wymianę uszkodzonego elementu bez konieczności odczytywania małych cyfr na obudowie. Każdemu kolorowi przypisana jest konkretna wartość amperażu, co pozwala uniknąć pomyłki podczas montażu nowego bezpiecznika. Zastosowanie bezpiecznika o niewłaściwym amperażu zakłóca działanie zabezpieczenia obwodu.
| Kolor | Prąd znamionowy (Amperaż) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pomarańczowy | 5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brązowy | 7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czerwony | 10 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Niebieski | 15 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Żółty | 20 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Biały / Bezbarwny | 25 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zielony | 30 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aby znaleźć i wymienić spalony bezpiecznik w aucie, należy wyłączyć zapłon, zlokalizować właściwą skrzynkę, zidentyfikować uszkodzony element za pomocą schematu i zastąpić go nowym o identycznych parametrach. Cały proces jest prosty i wymaga jedynie podstawowej ostrożności.
1. Wyłącz zapłon i zasilanie. Przed rozpoczęciem pracy wyłącz silnik i wyjmij kluczyk ze stacyjki. Zapewni to bezpieczeństwo i ochroni instalację elektryczną.
2. Zlokalizuj skrzynkę bezpieczników. Skorzystaj z instrukcji obsługi pojazdu, aby znaleźć odpowiednią skrzynkę. Sprawdź lokalizacje pod maską i wewnątrz kabiny.
3. Zidentyfikuj właściwy bezpiecznik. Otwórz pokrywę skrzynki. Na jej wewnętrznej stronie znajdziesz schemat. Odnajdź na nim symbol lub opis niedziałającego obwodu (np. radia, świateł).
4. Wyjmij podejrzany bezpiecznik. Użyj specjalnego chwytaka, który często jest dołączony do wyposażenia skrzynki, lub małych szczypiec. Chwyć bezpiecznik i pociągnij go prosto do góry.
5. Dokonaj inspekcji wzrokowej. Obejrzyj bezpiecznik. Jeśli jest spalony, zobaczysz przerwany drucik lub czarny nalot wewnątrz kolorowej obudowy.
6. Włóż nowy bezpiecznik. Zamontuj nowy bezpiecznik o identycznym amperażu i kolorze. Nigdy nie zastępuj bezpiecznika elementem o wyższym prądzie znamionowym.
7. Sprawdź działanie obwodu. Zamknij pokrywę skrzynki, włącz zapłon i sprawdź, czy urządzenie, które nie działało, teraz funkcjonuje poprawnie.
Problem z bezpiecznikiem w instalacji domowej objawia się inaczej w zależności od typu zastosowanego zabezpieczenia. W starszych instalacjach z bezpiecznikami topikowymi (tzw. korkami) dochodzi do fizycznego przepalenia wkładki, co wymaga jej wymiany. W nowoczesnych instalacjach, wyposażonych w wyłączniki nadprądowe (tzw. S-ki), zabezpieczenie mechanicznie przerywa obwód, a jego dźwignia przełącza się w pozycję „OFF”. W obu przypadkach skutkiem jest brak zasilania w chronionym obwodzie.
Spalony bezpiecznik topikowy, potocznie nazywany korkiem, rozpoznaje się najczęściej po odpadnięciu kolorowego wskaźnika umieszczonego na jego czele. Ten mały, barwny krążek, nazywany „oczkiem”, jest utrzymywany na miejscu przez cienki drucik, który topi się w momencie przepalenia wkładki. Gdy wskaźnik odpadnie lub jest luźny, oznacza to, że bezpiecznik jest uszkodzony. W celu ostatecznego potwierdzenia awarii należy wykręcić wkładkę topikową z gniazda i dokonać jej inspekcji wzrokowej. Wewnątrz ceramicznej obudowy można czasami zauważyć ślady osmolenia. Najpewniejszą metodą weryfikacji jest jednak sprawdzenie ciągłości obwodu za pomocą multimetru, jak opisano we wcześniejszych sekcjach.
Zadziałanie wyłącznika nadprądowego, znanego jako bezpiecznik automatyczny lub „S-ka”, jest bardzo łatwe do sprawdzenia. Rozpoznaje się je po zmianie pozycji jego dźwigni, która zostaje przełączona w dół, do pozycji „OFF” lub „0”. W odróżnieniu od bezpiecznika topikowego, wyłącznik nadprądowy jest urządzeniem wielokrotnego użytku i nie ulega fizycznemu uszkodzeniu. Aby przywrócić zasilanie w obwodzie, należy najpierw zidentyfikować i usunąć przyczynę awarii, na przykład odłączyć uszkodzone urządzenie, które spowodowało zwarcie lub przeciążenie. Następnie wystarczy przesunąć dźwignię wyłącznika z powrotem do góry, do pozycji „ON” lub „1”. Jeśli dźwignia natychmiast opada ponownie, oznacza to, że problem w instalacji nadal występuje i wymaga interwencji elektryka.
Przy wymianie spalonego bezpiecznika należy zwrócić uwagę na trzy aspekty: bezwzględną zgodność parametrów technicznych, jakość i certyfikację nowego elementu oraz znajomość nowoczesnych rozwiązań, które ułatwiają diagnostykę w przyszłości. Zastosowanie bezpiecznika o wyższym amperażu jest skrajnie niebezpieczne, ponieważ nie chroni ono obwodu przed przeciążeniem. Może to prowadzić do przegrzania przewodów i pożaru. Równie ważny jest dobór produktów od sprawdzonych producentów, które gwarantują precyzję działania i bezpieczeństwo.
Jakość i certyfikaty bezpieczników, takie jak CE lub ENEC, mają bezpośredni wpływ na bezpieczeństwo instalacji elektrycznej. Tanie, niemarkowe zamienniki często mają niedokładną charakterystykę czasowo-prądową. Oznacza to, że mogą nie zadziałać na czas podczas zwarcia lub zadziałać zbyt wcześnie przy chwilowym, dopuszczalnym przeciążeniu. Produkty markowe, które przeszły rygorystyczne testy i posiadają certyfikaty, gwarantują zgodność z normami. Przekłada się to na precyzję zadziałania, co chroni urządzenia i minimalizuje ryzyko pożaru. Wyższa jakość materiałów użytych do produkcji zapewnia również większą trwałość i odporność na czynniki środowiskowe, takie jak wibracje czy zmiany temperatury, co jest istotne zwłaszcza w motoryzacji.
Nowoczesne bezpieczniki z sygnalizacją LED to innowacyjne rozwiązanie, które znacznie ułatwia diagnostykę awarii, głównie w instalacjach samochodowych. Posiadają one wbudowaną diodę elektroluminescencyjną (LED), która zapala się w momencie przepalenia bezpiecznika. Dzięki temu uszkodzony element jest natychmiast widoczny, co pozwala na jego bezbłędną identyfikację bez potrzeby wyjmowania i sprawdzania każdego bezpiecznika po kolei. Jest to szczególnie przydatne w trudno dostępnych skrzynkach bezpieczników, gdzie inspekcja wzrokowa jest utrudniona. Takie „inteligentne bezpieczniki” skracają czas potrzebny na zlokalizowanie usterki i przywrócenie sprawności obwodu.
Bezpiecznik powinien spełniać wymagania określone w normach, takich jak PN-EN lub IEC, które definiują jego kluczowe parametry techniczne. Oprócz prądu znamionowego (amperażu), istotnym parametrem jest charakterystyka czasowo-prądowa. Określa ona, jak szybko bezpiecznik zareaguje na przeciążenie.
Oznaczenia charakterystyki to na przykład:
Dobór bezpiecznika o odpowiedniej charakterystyce jest równie ważny, co jego amperaż. Zapewnia to skuteczną ochronę specyficznych odbiorników prądu.
1. Xue C et al., Evolving cognition of the JAK-STAT signaling pathway: autoimmune disorders and cancer., Signal Transduct Target Ther, (2023), DOI: 10.1038/s41392-023-01468-7
2. Chovatiya R et al., JAK inhibitors in the treatment of atopic dermatitis., J Allergy Clin Immunol, (2021), DOI: 10.1016/j.jaci.2021.08.009
3. King BA et al., Janus kinase inhibitors for alopecia areata., J Am Acad Dermatol, (2023), DOI: 10.1016/j.jaad.2023.05.049
Zużyty, czyli spalony bezpiecznik, ma zazwyczaj przerwany wewnętrzny drucik lub blaszkę, co jest widoczne w przezroczystych obudowach. Często towarzyszy temu czarny nalot lub osmolenie wewnątrz, a przy silnym zwarciu plastikowa obudowa może być stopiona.
Jeśli nowy bezpiecznik przepala się natychmiast po wymianie, oznacza to, że w obwodzie elektrycznym występuje trwałe zwarcie . Problem nie leży w bezpieczniku, ale w uszkodzonym urządzeniu lub przewodzie, co wymaga zdiagnozowania przyczyny.
Absolutnie nie wolno zastępować spalonego bezpiecznika mocniejszym, czyli o wyższym amperażu (A). Jest to skrajnie niebezpieczne, ponieważ nie ochroni on instalacji, co może prowadzić do przegrzania przewodów, uszkodzenia sprzętu, a nawet ryzyka pożaru .
Nie, bezpiecznik automatyczny, tzw. S-ka, nie spala się jak tradycyjny bezpiecznik topikowy, lecz mechanicznie przerywa obwód. Jego zadziałanie rozpoznasz po opadniętej dźwigni (pozycja „OFF”). Jest to element wielokrotnego użytku, który można ponownie włączyć.
Jeśli nie masz schematu bezpieczników, najpierw poszukaj go w instrukcji obsługi pojazdu lub na forach internetowych dla Twojego modelu. Wiele schematów jest dostępnych online. W ostateczności możesz wizualnie sprawdzić każdy bezpiecznik po kolei.
Tanie, niemarkowe bezpieczniki mogą być niebezpieczne, ponieważ często nie spełniają norm i mają niedokładną charakterystykę zadziałania. Mogą nie zadziałać na czas przy zwarciu, dlatego zawsze wybieraj produkty z certyfikatami CE , aby zapewnić bezpieczeństwo.
