Smart City Coupe (2002-2007) – skrzynka bezpieczników

Smart City Coupe (2002-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie City Coupe (2002-2007) to bezpiecznik 12 w skrzynce bezpiecznikowej.

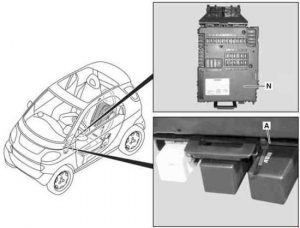

Skrzynka bezpieczników – lokalizacja

Smart City Coupe – schemat skrzynki bezpieczników – lokalizacja

N – Skrzynka bezpieczników
A – Przekaźnik

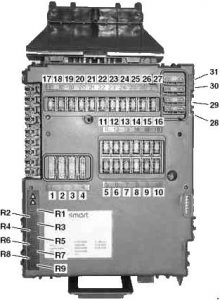

Skrzynka bezpiecznikowa

Smart City Coupe – schemat skrzynki bezpieczników
Nr Opis [A]
1 Rozrusznik 25
2 Wycieraczka szyby przedniej, pompa spryskiwacza 20
3 Nagrzewnica dmuchawy
Podgrzewane siedzenia, tylko z podgrzewanymi siedzeniami
20
4 Okno elektryczne lewe / prawe 30
5 Światła mijania, drogowe, przednie światło przeciwmgielne, tylne światło, światło cofania 7,5
6 Prawa lampa stojąca / tylna, oświetlenie tablicy rejestracyjnej Światło
obrysowe z prawej strony, tylko dla Kanady
7,5
7 Lewe światło stojące / tylne światło postojowe
Lewe światło obrysowe boczne, tylko dla Kanady
7,5
8 Główny przekaźnik silnika, obwód 87/3 20
9 Główny przekaźnik silnika, obwód 87/2 10
10 Główny przekaźnik silnika, obwód 87/1 15
11 Zestaw wskaźników, konsola bezpieczeństwa, złącze łącza danych Klakson, tylko ze skórzaną sportową kierownicą z systemem przełączników kołyskowych na kierownicy 7,5
12 Radio CD, lampka wewnętrzna 15
13 Przednia lampa przeciwmgielna 15
14 Jednostka sterująca ESP 25
15 Silnik wentylatora
powietrza doładowującego Sprężarka klimatyzacji, tylko z systemem klimatyzacji Plus
15
16 Elektryczna pompa paliwa 10
17 Wycieraczka tylnej szyby (fortwo coupe) 15
18 Jednostka sterująca ESP, jednostka sterująca systemami bezpieczeństwa 7,5
19 Regulacja lusterek zewnętrznych, tylko z elektrycznie regulowanymi i podgrzewanymi lusterkami zewnętrznymi 7,5
20 Radio, zestaw wskaźników, tachometr, złącze łącza danych, zmieniarka CD z lampką cofania 15
21 Gniazdo wewnętrzne
Zapalniczka, tylko z zestawem do palenia
15
22 Prawe światło mijania 7,5
23 Lewe światło mijania 7,5
24 Prawe światło drogowe 7,5
25 Lewe światło drogowe, lampka kontrolna świateł drogowych 7,5
26 Światła stopu 15
27 Jednostka sterująca elektroniką silnika MEG, jednostka sterująca silnika EDG 7,5
28 Ogrzewanie tylnej szyby (fortwo coupe), silnik wentylatora chłodzącego 30
29 Miękki dach (fortwo cabrio)

Elektryczny szklany dach przesuwny (od roku modelowego 2005)

30
30 Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów 40
31 Klakson, centralny zamek, zdalne otwieranie pokrywy bagażnika 30
R1 Elektryczny szklany dach przesuwny (do roku modelowego 2004) 15
R2 Wielofunkcyjna jednostka sterująca, tylko dla Kanady 5
R3 pusty
R4 pusty
R5 Wielofunkcyjna jednostka sterująca, tylko dla Kanady 15
R6 pusty
R7 pusty
R8 Miękki dach (fortwo cabrio) 25
R9 Podgrzewane siedzenia 25

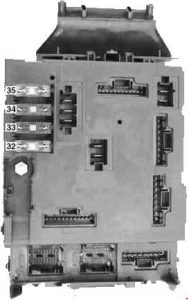

Skrzynka bezpieczników (tył)

Smart City Coupe – schemat skrzynki bezpieczników – tył
Nr Opis [A]
32 Pompa wtrysku powietrza wtórnego (kontrola emisji) 30
33 Stacyjka 50
34 Jednostka sterująca ESP (N47-5) 50
35 Jednostka sterująca wspomaganiem kierownicy (N68) 30

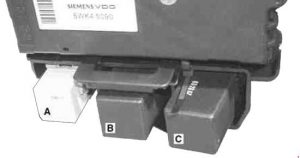

Przekaźnik

Smart City Coupe – schemat skrzynki bezpieczników – przekaźnik
Nr Przekaźnik
A Przekaźnik świateł przeciwmgielnych
B Sterownik lewego podgrzewanego siedzenia
C Sterownik prawego podgrzewanego siedzenia
