Smart Forfour W454 (2004-2006) – skrzynka bezpieczników

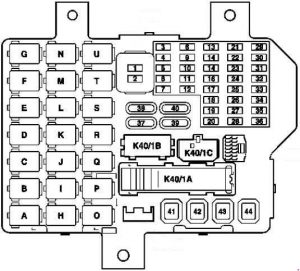

Smart Forfour W454 (2004-2006) – schemat skrzynki bezpieczników
Rok produkcji: 2004, 2005, 2006.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo C70 (2010-2013) to bezpiecznik 16 w skrzynce bezpiecznikowej.
Skrzynka bezpiecznikowa
| Nr | Opis | [A] |
| 1 | Oświetlenie wewnętrzne Panel sterowania na górnym panelu sterowania Lewy sterownik SAM Czujnik deszczu / czujnik światła Zestaw wskaźników Przełącznik zespolony Centrala bramy |
10 |
| 2 | Lewa jednostka sterująca SAM | 10 |
| 3 | Lewa lampa stojąca i tylna lampa | 7,5 |
| 4 | Prawe światło postojowe i tylne światło | 7,5 |
| 5 | Przednia wycieraczka | 20 |
| 6 | Pusty | – |
| 7 | Podgrzewane lusterko zewnętrzne | 7,5 |
| 8 | Prawe światło drogowe | 10 |
| 9 | Lewe światło drogowe | 10 |
| 10 | Klakson | 10 |
| 11 | Pompa paliwowa | 15 |
| 12 | SILNIK 122.9, 134.9, 135.9:
Sterownik elektroniki silnika Przekaźnik silnika Przekaźnik zaworu przepustnicy |
20 |
| 13 | Obwód gniazda zaczepu przyczepy (13-biegunowego) 30 | 15 |
| 14 | Szklany dach przesuwny | 20 |
| 15 | Silnik wycieraczki TYLNEJ szyby | 15 |
| 16 | Zapalniczka | 15 |
| 17 | Tylne światło przeciwmgielne | 7,5 |
| 18 | Regulacja lusterka zewnętrznego | 7,5 |
| 19 | SILNIK 639.9: Jednostka sterująca EDG |
15 |
| 20 | SILNIK 639.9: Jednostka sterująca EDG Przekaźnik pompy paliwa 2 Przekaźnik silnika |
7,5 |
| 21 | Prawe światło mijania | 10 |
| 22 | Lewe światło mijania, regulacja zasięgu reflektorów | 10 |
| 23 | Przednie światło przeciwmgielne (do roku modelowego 04) | 15 |
| Przednie światło przeciwmgielne (od roku modelowego 05) | 10 | |
| 24 | Gniazdo diagnostyczne, centralny zamek (do roku modelowego 04) | 15 |
| 25 | Obwód gniazda zaczepu przyczepy (13-biegunowego) 15 | 15 |
| 26 | Włącz światła sygnalizacyjne | 15 |
| 27 | Radio | 15 |
| 28 | System alarmowy antykradzieżowy | 10 |
| 29 | Ręczna skrzynia biegów | 20 |
| 30 | Gniazdo diagnostyczne, centralny zamek (od roku modelowego 05) | 15 |
| 31 | Światła hamowania Włącznik świateł hamowania (4-stykowy) |
15 |
| 32 | Jednostka sterująca i operacyjna AAC [KLA] | 7,5 |
| 33 | Jednostka sterująca ESP
Jednostka sterująca wspomagania kierowania Jednostka sterująca systemów bezpieczeństwa |
7,5 |
| 34 | SILNIK 122.9, 134.9, 135.9: Cewki zapłonowe |
10 |
| 35 | Jednostka sterująca EDG Przekaźnik pompy paliwa 1 |
7,5 |
| 36 | Światła cofania | 7,5 |
| 37 | Ogrzewanie tylnej szyby | 30 |
| 38 | Podgrzewane siedzenia | 30 |
| 39 | SILNIK 639.9: Jednostka sterująca EDG |
30 |
| 40 | Dmuchawa nagrzewnicy | 40 |
| 41 | Włącznik zapłonu / rozrusznika | 40 |
| 42 | Elektrycznie sterowane szyby Pompa układu czyszczenia reflektorów |
40 |
| 43 | Silnik wentylatora płynu chłodzącego silnik | 40 |
| 44 | Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów (z przekładnią 717.474, 717.475) | 40 |
| Przekaźnik | ||
| A | Przekaźnik okna elektrycznego | |
| B | Przekaźnik klaksonowy | |
| C | Przekaźnik pompy paliwa 2 | |
| D | Przekaźnik tylnych świateł przeciwmgielnych | |
| E | Przekaźnik rozrusznika | |
| F | Przekaźnik silnika benzynowego / wysokoprężnego | |
| G | Alternator przedwzbudzeniowy | |
| H | Przekaźnik 1 stopnia wentylatora | |
| I | Przekaźnik świateł przeciwmgielnych | |
| J | Przekaźnik nagrzewnicy | |
| K | Przekaźnik pompy paliwa 1 | |
| L | Przekaźnik transmisji | |
| M | Most zaczepowy przyczepy | |
| N | Bezpłatnie (przekaźnik zapasowy) | |
| O | Przekaźnik 2 stopnia wentylatora | |
| P | Przekaźnik układu czyszczenia reflektorów | |
| Q | Przekaźnik odmrażania tylnej szyby | |
| R | Podgrzewany mostek do siedzenia | |
| S | Przekaźnik świateł mijania | |
| T | Przekaźnik świateł drogowych | |
| U | Przekaźnik przepustnicy (tylko z silnikiem 134.910, 135.930 / 950) | |
