Smart Forfour A453, C453, W453 (2014-2018) – skrzynka bezpieczników

10/26/2020

Spis treści

Smart Forfour A453, C453, W453 (2014-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie Forfour A453, C453, W453 (2014-2018) to bezpiecznik 12 w skrzynce bezpiecznikowej.

Moduł bezpieczników i przekaźników wewnątrz pojazdu

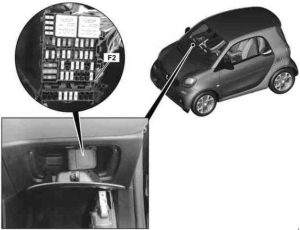

Smart Forfour – schemat skrzynki bezpieczników – wewnętrzny moduł bezpiecznikowy i przekaźnikowy (lokalizacja)

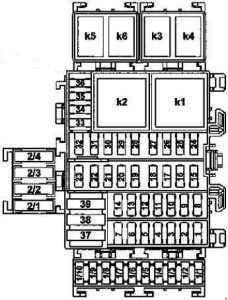

Smart Forfour – schemat skrzynki bezpieczników – wewnętrzny moduł bezpiecznikowy i przekaźnikowy
Nr Opis [A]
1 Podłączenie elektryczne tylnego bagażnika dachowego 20
2 Zapasowy
3 Zapasowy
4 Zapasowy
5 Jednostka sterująca SAM po stronie kierowcy 25
6 Jednostka sterująca SAM po stronie kierowcy 25
7 Jednostka sterująca SAM po stronie kierowcy 25
8 Centralna jednostka sterująca SAM
Radio
Radio przez tuleję złącza dla zacisku 15 R.
15
9 Zapasowy
10 Klakson 15
11 Czujnik akumulatora i jednostka sterująca SAM po stronie kierowcy 5
12 Zapalniczka przednia z podświetleniem popielniczki 15
13 Zapasowy
14 Automatyczna skrzynia biegów chroniona przez tuleję złącza dla obwodu 30
Złącze diagnostyczne
Dotyczy pojazdów elektrycznych :
Obwód z bezpiecznikiem 30 Tuleja
złącza Złącze diagnostyczne
20
15 Zasilanie tulei złącza 30 z bezpiecznikiem 15
16 Elektronika silnika zabezpieczona przez tuleję złącza dla obwodu 30
Dotyczy pojazdu elektrycznego : Zasilanie dla tulei złącza z bezpiecznikiem obwodu 30
5
17 Zasilanie chronione przez tulejkę przyłączeniową dla obwodu 30 15
18 Włącznik świateł hamowania 10
19 Przełącznik regulacji lusterka zewnętrznego 5
20 Cewka transpondera
Elektroniczna jednostka sterująca programem stabilności i wyłącznik świateł hamowania
Zabezpieczone przez tuleję łączącą dla obwodu 30
3
21 Funkcje świetlne chronione przez tulejkę przyłączeniową dla obwodu 30 10
22 Czujnik kąta
skrętu kierownicy Sterownik skrzyni biegów z podwójnym sprzęgłem
5
23 Zapasowy
24 Centralna jednostka sterująca SAM 15
25 Centralna jednostka sterująca SAM 10
26 Centralna jednostka sterująca SAM 15
27 Centralna jednostka sterująca SAM 20
28 Jednostka sterująca SAM po stronie kierowcy 10
29 Jednostka sterująca SAM po stronie kierowcy 10
30 Przełącznik kombinowany
Syrena alarmowa
Zasilanie obwodu bezpiecznikowego 30 Tuleja złącza (dotyczy pojazdów elektrycznych)
15
31 Zestaw wskaźników i dodatkowe instrumenty 10
32 Zapasowy
33 Jednostka sterująca dodatkowego systemu przytrzymującego 5
34 Przełącznik kombinowany 5
35 Elektryczna jednostka sterująca wspomaganiem kierownicy 5
36 Centralna jednostka sterująca SAM 5
37 Jednostka sterująca SAM po stronie kierowcy 30
38 Wyłącznik elektromagnetyczny zasilania klimatyzacji 40
39 Rozrusznik
przez przekaźnik rozrusznika
30
Dotyczy pojazdów elektrycznych : silnik dmuchawy 40
1/1 Dotyczy pojazdu elektrycznego : Zasilanie tulei złącza 30 pojazdu elektrycznego 10
1/2 Dotyczy pojazdów elektrycznych :
Jednostka sterująca pompą próżniową wspomagania hamulców. Jednostka
sterująca elektroniki mocy
1/3 Zapasowy
1/4 Jednostka sterująca wzmacniaczem systemu dźwiękowego 20
1/5 Jednostka sterująca przekładnią z podwójnym sprzęgłem
Dotyczy pojazdów elektrycznych : Jednostka sterująca napędem elektrycznym
5
1/6 Silnik lewej szyby przedniej i silnik prawej szyby przedniej 25
1/7 Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne oraz prawe elektrycznie regulowane i podgrzewane lusterko zewnętrzne 5
1/8 Dotyczy pojazdów elektrycznych : Sterownik ogrzewania
przedniego siedzenia pasażera.
Sterownik ogrzewania siedzenia kierowcy
25
1/9 Zapasowy
1/10 Dotyczy pojazdów elektrycznych : Przekaźnik ogrzewania kierownicy
2/1 Dostawa napędu z miękkim dachem 20
2/2 Dostawa napędu z miękkim dachem 20
2/3 Zapasowy
2/4 Zapasowy
Przekaźnik
K1 Przekaźnik podgrzewanej szyby tylnej / lusterek zewnętrznych
K2 Przekaźnik szyby przedniej
K3 Przekaźnik z przesuwanym dachem
K4 Przekaźnik przednich reflektorów
K5 Przekaźnik rozrusznika
K6 Przekaźnik klaksonu fanfar
K. Dotyczy pojazdów elektrycznych : Przekaźnik ogrzewania kierownicy
Zobacz również:  Smart Roadster (2003-2005) – skrzynka bezpieczników

Moduł bezpieczników i przekaźników silnika spalinowego (F1)

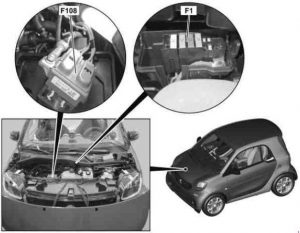

Smart Forfour – schemat skrzynki bezpieczników – moduł bezpieczników i przekaźników silnika Combusion F1 (lokalizacja)

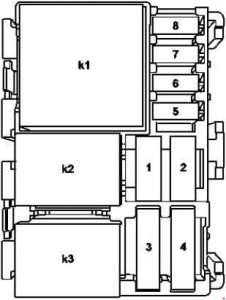

Smart Forfour – schemat skrzynki bezpieczników – moduł bezpieczników i przekaźników silnika spalinowego F1
Nr Opis [A]
1 Moduł przekaźnika silnika spalinowego
Dotyczy pojazdów elektrycznych:  Zapasowy
Dioda
2 Obowiązuje w USA:  dostawa przekaźnika pompy próżniowej Dioda
Dotyczy pojazdów elektrycznych:
Czujnik rozpoznawania trybu skrzyni biegów
Jednostka sterująca napędem elektrycznym
15
3 Pompa paliwa z czujnikiem poziomu napełnienia i czujnikiem temperatury 20
Dotyczy pojazdów elektrycznych:  Przekaźnik wentylatora silnika napędu pojazdu elektrycznego 40
4 Zasilanie tulei złącza 30 z bezpiecznikiem 25
Dotyczy pojazdów elektrycznych:  przekaźnik pomp płynu chłodzącego układu chłodzenia akumulatora 30
5 Dostawa tulejek przyłączeniowych dla obwodu 87 15
Dotyczy pojazdów elektrycznych:  pompa płynu chłodzącego układu chłodzenia akumulatora 15
6 Przekaźnik sprężarki czynnika chłodniczego 15
Dotyczy pojazdów elektrycznych:
Jednostka sterująca systemu zarządzania akumulatorami Jednostka
sterująca napędem elektrycznym
5
7 Fan
Poprzez przekaźnik wentylatora
10
Dotyczy pojazdu elektrycznego:  Zasilanie tulei złącza zasilacza jednostki sterującej elektroniki mocy 20
8 Jednostka sterująca przekładnią z podwójnym sprzęgłem 10
Obowiązuje dla pojazdu elektrycznego:  tuleja złącza zasilania obwodu 87 15
Przekaźnik
K1 Obwód funkcyjny silnika 87 Przekaźnik
K2 Przekaźnik wentylatora
K3 Cewki zapłonowe / przekaźnik uruchamiania pompy paliwa
K4 Dotyczy pojazdów elektrycznych:  przekaźnik pomp płynu chłodzącego układu chłodzenia akumulatora
Zobacz również:  Smart City Coupe (1998-2002) – skrzynka bezpieczników

Bezpiecznik zacisku akumulatora (F108)

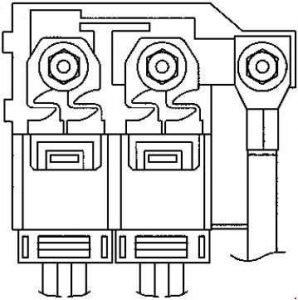

Smart Fofour – schemat skrzynki bezpieczników – bezpiecznik klemowy akumulatora (F108)
Nr Opis [A]
F1 Bezpiecznik elektryczny 3A (F108f3A) i bezpiecznik elektryczny 3B (F108f3B)

Dotyczy pojazdu elektrycznego:
Moduł bezpiecznika i przekaźnika zasilania (F1)
Jednostka sterująca przetwornicy DC / DC

200
F2A Wewnętrzny bezpiecznik i zasilanie modułu przekaźnika (F2)
Zabezpieczone przez tuleję złącza dla obwodu 30
Tulejkę złącza dla obwodu 30
70
F2B Elektryczna jednostka sterująca wspomaganiem kierownicy 60
F3A Wewnętrzny bezpiecznik i zasilanie modułu przekaźnika (F2)
Stacyjka
Zabezpieczona przez tuleję złącza dla obwodu 30
Tuleja złącza dla obwodu 30
70
F3B Elektroniczna jednostka sterująca programem stabilności 50

Moduł bezpieczników i przekaźników zasilania

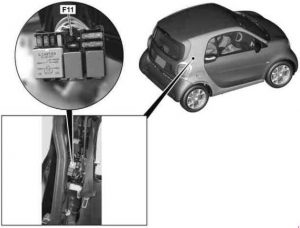

Smart Forfour – schemat skrzynki bezpieczników – moduł bezpiecznikowo-przekaźnikowy zasilacza (lokalizacja)
Smart Forfour – schemat skrzynki bezpieczników – moduł bezpiecznikowo-przekaźnikowy zasilacza
Nr Opis [A]
1 Podgrzewana szyba tylna nad przekaźnikiem podgrzewanej szyby tylnej / lusterek zewnętrznych 30
2 Sterownik ogrzewania przedniego siedzenia pasażera Sterownik ogrzewania fotela kierowcy
Dotyczy pojazdu elektrycznego:  Sterownik pompy próżniowej wspomagania hamulców
30
3 Zasilanie jednostki sterującej Elektronicznym Programem Stabilności 25
4 Dotyczy pojazdów elektrycznych:  zapasowy
bezpiecznik elektryczny 1 i bezpiecznik elektryczny 2
40
Przekaźnik z przesuwanym dachem 25
5 Zasilanie modułu bezpiecznika i przekaźnika silnika spalinowego 60
6 Jednostka sterująca przekładnią z podwójnym sprzęgłem
Zabezpieczona przez tuleję łączącą dla obwodu 30
50
Dotyczy pojazdów elektrycznych:  Bezpiecznik wewnętrzny pojazdu i zasilanie modułu przekaźnika 40
7 Silnik wentylatora

Przekaźnik wentylatora

30
Włącznik elektromagnetyczny wentylatora
Chłodzenie silnika spalinowego ICE
30
8 Zapasowy
9 Obowiązuje w USA: Pompa wtrysku wtórnego powietrza
Dotyczy pojazdów elektrycznych:
Podgrzewacz do akumulatora wysokiego napięcia
Przekaźnik nadgrzewacza do akumulatora wysokiego napięcia
60
Przekaźnik
K1 Przekaźnik wentylatora
