Skoda Kodiaq – skrzynka bezpieczników

Skoda Kodiaq – schemat skrzynki bezpieczników

Rok produkcji: –

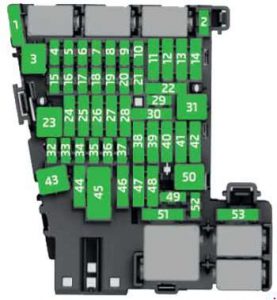

Bezpieczniki w desce rozdzielczej

Numer	Funkcja
1	Nie przypisane
2	Nie przypisane
3	Nie przypisane
4	Podgrzewana kierownica
Reklama
5	Magistrala danych
6	Automatyczna skrzynia biegów
7	Klimatyzacja, odbiornik do zdalnego sterowania ogrzewaniem dodatkowym, ogrzewana szyba tylna, ogrzewana szyba przednia, tylny system klimatyzacji
8	Wyłącznik światła, czujnik deszczu, hamulec postojowy, oświetlenie otoczenia, czujnik systemu alarmowego, reflektor
9	Dźwignia sterująca pod kołem kierownicy
10	Ekran informacyjno-rozrywkowy
11	Światło – z lewej strony
12	Infotainment, ExBoxM2 (dotyczy Korei Południowej)
13	Napinacz lewego pasa bezpieczeństwa
14	Dmuchawa powietrza do klimatyzacji, ogrzewania
15	Elektryczna blokada układu kierowniczego
16	USB port, diagnostic connector, Phonebox
17	Klaster instrumentów, wywołanie alarmowe
18	Kamera cofania
19	KESSY
20	SCR
21	Napęd na wszystkie koła
22	Zaczep holowniczy
23	Prowadnica panoramiczna / dach uchylno-uchylny
24	Światło – w prawo
Reklama
25	Centralny zamek – drzwi przednie i tylne lewe, szyba elektryczna – lewe, lusterka zewnętrzne lewe – ogrzewanie, funkcja składania, ustawienie powierzchni luster
26	Podgrzewane fotele przednie
27	Oświetlenie wewnętrzne
28	Przyczepa – gniazdo elektryczne
29	Nie przypisane
30	Ustawienie amortyzatora
31	Nie przypisane
32	Pomoc w parkowaniu (Park Assist)
33	poduszka powietrzna
34	Klimatyzacja, przełącznik świateł cofania, lusterko z automatycznym ściemnianiem, ogrzewanie fotela, hamulec postojowy, włączniki świateł, bar z przełącznikami, elektryczne ogrzewanie pomocnicze
35	Złącze diagnostyczne, kamera, radar
36	Reflektory AFS – prawostronne
37	Reflektory AFS – lewostronne
38	Przyczepa – gniazdo elektryczne
39	Centralny zamek – przednie i tylne drzwi po prawej stronie, szyba elektryczna po prawej stronie, lusterka zewnętrzne po prawej stronie – ogrzewanie, funkcja składania, ustawienie powierzchni lusterka
Reklama
40	Gniazda zasilania 12 V
41	Napinacz pasa z prawej strony
42	Zamek bagażnika, spryskiwacze reflektorów, spryskiwacze szyb przednich i tylnych
43	Wzmacniacz muzyczny
44	Przyczepa – gniazdo elektryczne
45	Elektryczna obsługa siedzenia kierowcy
46	Gniazdo zasilania 230 Volt
47	Wycieraczka tylnego okna
48	„Wykrywanie martwego pola
49	Uruchomienie silnika, przełącznik pedału sprzęgła
50	Otwieranie pokrywy bagażnika
51	Ogrzewanie tylnych siedzeń
52	Podgrzewane fotele przednie
53	Podgrzewana szyba tylna

Zobacz również: Skoda Rapid (2016) - schemat skrzynki bezpieczników

Bezpieczniki w komorze silnika

Numer	Funkcja
1	ESC, hamulec postojowy
2	ESC
3	Układ sterowania silnikiem
4	Wentylator chłodnicy, zawór regulacyjny ciśnienia paliwa, elektryczne ogrzewanie pomocnicze, elementy silnika
5	Zapłon, pompa paliwowa, czujnik poziomu oleju i temperatury oleju, elementy silnika
Reklama
6	Czujnik hamowania
7	Pompa chłodziwa, klapa wydechowa, elementy silnika
8	Sonda lambda
9	Pompa czynnika chłodniczego, zapłon, jednostka podgrzewająca, przepływomierz powietrza, elementy silnika
10	Pompa paliwa
11	Dodatkowe ogrzewanie elektryczne, ogrzewana szyba przednia
12	Elektryczny system dodatkowego ogrzewania
13	Automatyczna skrzynia biegów
14	Nie przypisane
15	Klakson
16	Zapłon
17	ESC, jednostka sterująca silnika, cewka głównego przekaźnika
18	Magistrala danych, moduł danych akumulatora
19	Wycieraczki szyby przedniej
20	Alarm antywłamaniowy
21	Nie przypisane
22	Układ sterowania silnikiem
23	Rozrusznik
24	Elektryczny system dodatkowego ogrzewania
31	Nie przypisane
32	Nie przypisane
33	SCR
34	Nie przypisane
35	Nie przypisane
36	Nie przypisane
37	Ogrzewanie dodatkowe
38	Nie przypisane
