Renault Master III (2010-2018) – skrzynka bezpieczników
Renault Master III (2010-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Bezpieczniki zapalniczki (gniazdo zasilania) w Renault Master III (2010-2018) to bezpiecznik
Skrzynka bezpieczników w komorze silnika
Lokalizacja skrzynki bezpieczników
Usuwanie:
Odkręć śrubę 2 i wyjmij zbiornik płynu chłodzącego 3.

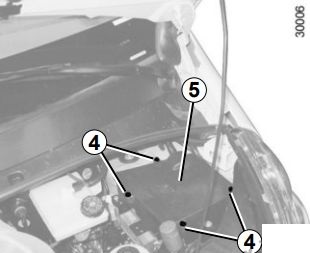

Odkręć cztery śruby 4.
Odwróć urządzenie 5, aby uzyskać dostęp do bezpieczników w komorze silnika.
Montaż skrzynki bezpieczników:
Zatrzasnąć mocowania 7, następnie zatrzasnąć mocowanie 6.
Przykręć cztery śruby 4, aby upewnić się, że jednostka 5 jest całkowicie uszczelniona (sprawdź, czy do jednostki 5 nie przedostaje się woda ani kurz podczas jej wyjmowania / zakładania).
Umieścić zbiornik płynu chłodzącego 3, a następnie wkręcić śrubę 2.
Przeznaczenie bezpieczników
Bezpiecznik | Opis |
![]() |
Prawy kierunkowskaz |
![]() |
Lewy kierunkowskaz |
![]() |
Prawe światła mijania |
![]() |
Lewe światła mijania |
![]() |
Światła przeciwmgielne |
![]() |
Lewe światła drogowe |
![]() |
Prawe światła drogowe |
![]() |
ABS |
![]() |
Wycieraczki |
![]() |
System ogrzewania i klimatyzacji |
![]() |
Odmrażanie szyby |
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Odpiąć klapę A, używając wycięcia B.
Przeznaczenie bezpieczników
Bezpiecznik
Bezpiecznik | Opis |
![]() |
Radio;
Podgrzewane fotele; Wyświetlacz wielofunkcyjny; Gniazda dla połączeń audio i alarmowych. |
![]() |
Gniazda akcesoriów |
![]() |
Zapalniczka |
![]() |
Deska rozdzielcza |
![]() |
Centralne sterowanie drzwiami |
![]() |
Sterownik w przedziale pasażerskim;
Kierunkowskazy i tylne światła przeciwmgielne. |
![]() |
Gniazdo diagnostyczne |
![]() |
ABS / ESP |
![]() |
Światła hamowania;
Oświetlenie wnętrza. |
![]() |
Sterownik przedziału pasażerskiego |
![]() |
Światła stopu |
![]() |
Elektryczne szyby;
System ogrzewania i klimatyzacji oraz sterownik kabiny pasażerskiej. |
![]() |
Tylna szyba ogrzewana z lewej strony |
![]() |
Tylna szyba ogrzewana z prawej strony |
![]() |
Wycieraczki szyby samochodowej |
![]() |
Immobilizer silnika |
![]() |
Podgrzewane siedzenia |
![]() |
Światła zakrętowe |
![]() |
Dostęp bez użycia rąk |
![]() |
Tachograf |
![]() |
Wentylator układu ogrzewania i klimatyzacji |
![]() |
Dodatkowe adaptacje |
![]() |
Elektryczne szyby i sterownik w kabinie pasażerskiej |
![]() |
Światło boczne z prawej strony |
![]() |
Światło boczne z lewej strony |
![]() |
Światła mijania prawe |
![]() |
Światła mijania lewe |
![]() |
Światła przeciwmgielne |
![]() |
Reflektor świateł drogowych z lewej strony |
![]() |
Światło drogowe prawe |
![]() |
ABS |
![]() |
Wycieraczki |
![]() |
System ogrzewania i klimatyzacji |
![]() |
Odladzanie |
