Rok produkcji: 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.
Znajduje się pod przekładnią kierowniczą, za osłoną zabezpieczającą.
Wersja wykonania zależy od rocznika produkcji, wersji wyposażenia i typu silnika.

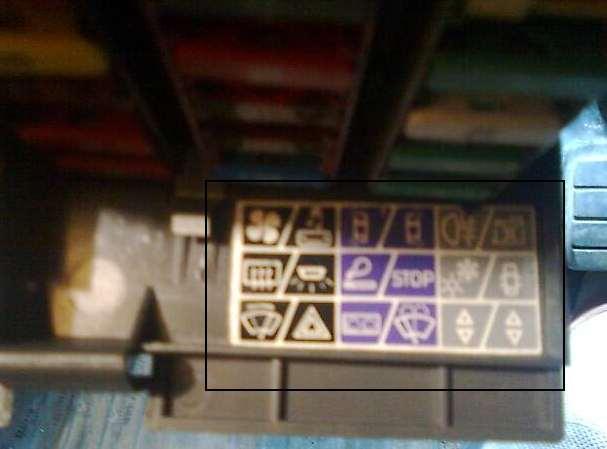

Aktualny opis elementów znajduje się na kolorowej naklejce w dolnej części obudowy bloku. Wygląda mniej więcej tak:
Przedstawiamy najczęściej spotykane warianty schematów.

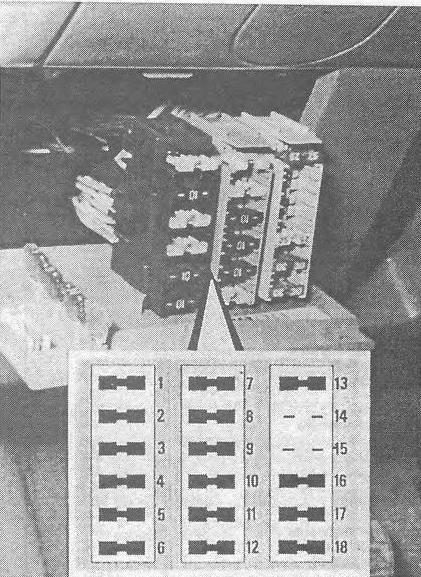

Schemat
Rozszyfrowanie
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Ogrzewanie (nawiew) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Radioodbiornik / silnik wentylatora chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Zegar, oświetlenie wnętrza, tablica przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Wycieraczka przednia z pracą przerywaną | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Światła awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Lewe światła postojowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Prawe światła postojowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Światła stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Tablica przyrządów, światła cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Wycieraczka przednia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Tylne światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | Elektryczny centralny zamek drzwi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Lewy podnośnik szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Prawy podnośnik szyby, szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Za zapalniczkę odpowiada bezpiecznik numer 9.

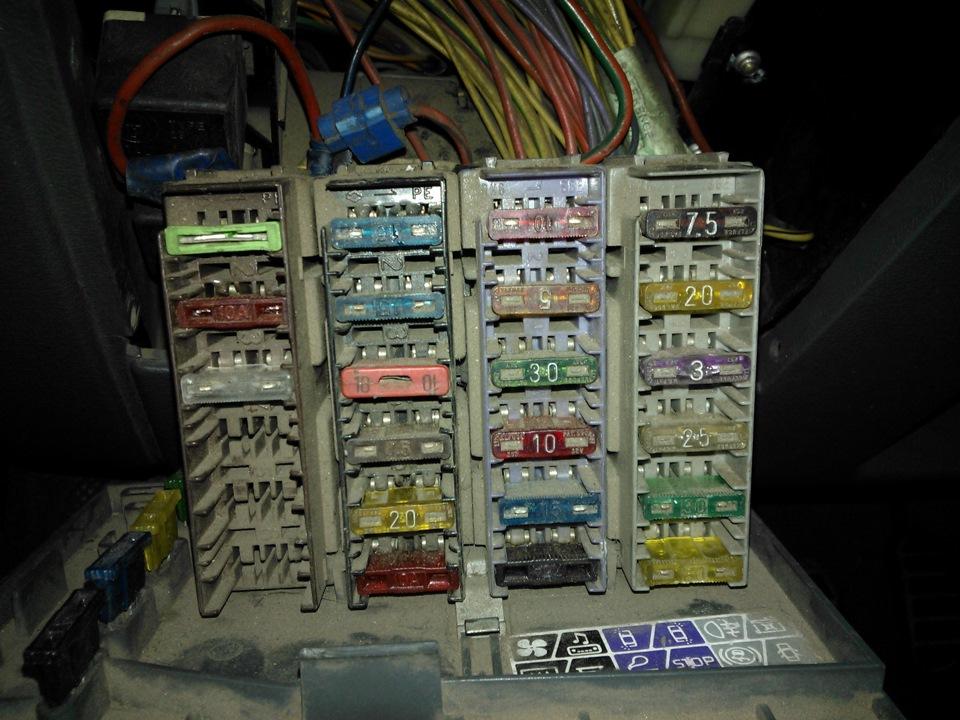

Fotografia

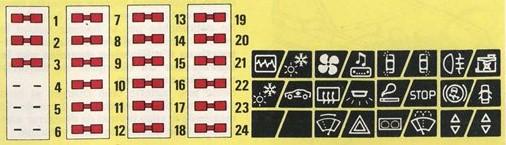

Schemat
Przeznaczenie
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5 | Automatyczna skrzynia biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Wentylator chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Zegar, radioodbiornik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Zegar, wycieraczka tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Wycieraczka przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Kierunkowskazy, światła awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Przednie lewe światła postojowe, oświetlenie schowka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Przednie prawe światła postojowe, przekaźnik świateł przeciwmgielnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Zapalniczka, spryskiwacz tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Światła stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Światła cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Wycieraczka przedniej szyby, zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Tylne światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Silnik wentylatora chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 3 | System przeciwblokujący kół (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 25 | Centralny zamek (blokada drzwi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Lewy podnośnik szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 30 | Prawy podnośnik szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Za zapalniczkę odpowiada bezpiecznik numer 15.

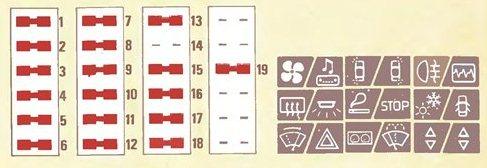

Schemat
Źródło nie podaje szczegółowego opisu przypisania poszczególnych bezpieczników dla tego wariantu schematu – dostępny jest wyłącznie sam rysunek.
Przekaźniki rozmieszczone są wokół skrzynki bezpieczników.
| Numer | Opis |
|---|---|
| R1 | Przekaźnik czasowy wycieraczek przedniej szyby |
| R2 | Przekaźnik czasowy zamka drzwi |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Lampki i brzęczyk przypomnienia |
| R5 | Przerywacz kierunkowskazów |
| R6 | Przekaźnik przednich świateł przeciwmgielnych |
| R7 | Tylne światło przeciwmgielne |
| R8 | Przednie światło przeciwmgielne |
| R9 | Przekaźnik reflektorów |
Uwaga: wersja skrzynki bezpieczników w Renault 21 zależy od rocznika, poziomu wyposażenia i wersji silnikowej. Aktualny opis obwodów dla konkretnego egzemplarza znajduje się na kolorowej naklejce umieszczonej na spodzie pokrywy skrzynki — to najpewniejsze źródło przy tym modelu.
Główny blok bezpieczników i przekaźników w Renault 21 znajduje się pod przekładnią kierowniczą, za osłoną zabezpieczającą. Wygląd i rozmieszczenie bezpieczników różni się w zależności od rocznika produkcji, wersji wyposażenia i typu silnika – dlatego dokładny opis elementów najlepiej zweryfikować na naklejce umieszczonej w dolnej części obudowy bloku.
W Renault 21 (1986-1994) tego obwodu pilnuje pozycja 9 o wartości 10 A, pozycja 15 o wartości 10 A, pozycja 18 o wartości 10 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Renault 21 (1986-1994) znajdziesz go tutaj: pozycja 15 o wartości 10 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Renault 21 (1986-1994) za ten obwód odpowiada pozycja 16 o wartości 25 A, pozycja 22 o wartości 25 A, pozycja R2 w skrzynce: przekaźniki. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Renault 21 (1986-1994) tego obwodu pilnuje pozycja 2 o wartości 10 A, pozycja 7 o wartości 20 A, pozycja 20 o wartości 20 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Renault 21 (1986-1994) znajdziesz go tutaj: pozycja 15 o wartości 30 A, pozycja 2 o wartości 30 A, pozycja 3 o wartości 30 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Renault 21 (1986-1994) za ten obwód odpowiada pozycja 3 o wartości 20 A oraz pozycja R3 w skrzynce: przekaźniki. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Renault 21 (1986-1994) tego obwodu pilnuje pozycja 2 o wartości 10 A oraz pozycja 8 o wartości 10 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
