Peugeot 206 SW (2003-2008) – skrzynka bezpieczników

Peugeot 206 SW (2003-2008) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 206 SW (2003-2008) to bezpiecznik 22 w skrzynce bezpiecznikowej na desce rodzielczej.

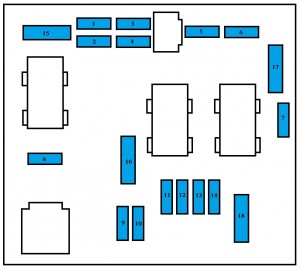

Skrzynka bezpieczników w komorze silnika

Peugeot 206 SW – bezpieczniki – komora silnika

LUB

Peugeot 206 SW – bezpieczniki – komora silnika

Ampery [A]

Opis

1 *

Zespół motowentylatora

2 *

ABS / ESP

3 *

ABS / ESP

4 *

Zasilanie BSI

Reklama

5 *

Zasilanie BSI

6 *

–

Wolny

7 *

Zasilanie stacyjki

8 *

–

Wolny

* Bezpieczniki „maxi” s ”dodatkowym zabezpieczeniem obwodów elektrycznych.

Nr	Ampery [A]	Opis
1	10	Moduł podgrzewania (Diesel); Czujnik wody w oleju napędowym; Stycznik światła cofania; Czujnik prędkości pojazdu; Przepływomierz powietrza (Diesel).
2	15	Elektrozawór odpowietrzania kanistra; Pompa paliwowa
3	10	ABS / ESP; Stycznik stopera ESP.
4	10	Sterownik automatycznej skrzyni biegów; Sterownik silnika.
5	–	Wolny
6	15	Reflektory przeciwmgielne przednie
7	20	Pompa spryskiwacza reflektor
8	20	Przekaźnik zespołu motowentylatora; Pompa wtryskowa Diesel; Regulator mocy ciśnienia oleju napędowego; Elektrozawór silnika silnika.
9	15	Lewe światło mijania
10	15	Prawe światło mijania
11	10	Lewe światło drogowe
12	15	Prawe światło drogowe
13	15	Sygnał dźwiękowy
14	10	Pompy spryskiwaczy przednich szyb
Reklama
15	30	Podgrzewacz moduł przepustnicy; Pompa wtryskowa Diesel; Sonda lambda; Przepływomierz powietrza; Cewka zapłonowa; Elektrozawór administracyjny silnika; Podgrzewanie oleju napędowego; Wtryskiwacze.
16	30	Przekaźnik pompy powietrznej
17	30	Duża i mała prędkość wycieraczki
18	40	Wentylator klimatyzacji

Skrzynka bezpieczników w desce rozdzielczej

Peugeot 206 SW- bezpieczniki – deska rozdzielcza

Nr	Ampery [A]	Opis
1	15	Ogrzewany fotel; Syrena alarmu.
4	20	Sterownik nawigacji; Oświetlenie bagażnika; Radioodtwarzacz; Składany dach; Przełączniki przy kierownicy; Hak holowniczy.
5	15	Diagnostyka automatycznej skrzyni biegów
6	10	Poziom czynnika chłodzącego; Automatyczna skrzynia biegów; Radioodtwarzacz; Czujnik kąta kierownicy (ESP).
7	15	Alarm instalowany na serwisie posprzedażnym
9	30	Pompa hydrauliczna
10	40	Odmrażanie lusterka wstecznego
11	15	Wycieraczka
12	30	Ogrzewanie przednich szyb
14	10	Sterownik silnika; Poduszki powietrzne; Przełączniki przy kierownicy; Czujnik deszczu.
Reklama
15	15	Zestaw wskaźników; Ekran wielofunkcyjny; Sterownik nawigacji; Klimatyzacja; Radioodtwarzacz.
16	30	Sterowanie zamykanie i otwieranie drzwi i pokryw
20	10	Prawe światło stop
21	15	Lewe światło stop; Trzecie światło stop.
22	30	Przednia lampka sufitowa; Oświetlenie panelu; Zapalniczka.
S1		Zwora PARC

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajduje się bezpiecznik zapalniczki w Peugeot 206 SW (2003-2008)?

W Peugeot 206 SW (2003-2008) tego obwodu pilnuje pozycja 22 o wartości 30 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik spryskiwaczy w Peugeot 206 SW (2003-2008)?

W modelu Peugeot 206 SW (2003-2008) znajdziesz go tutaj: pozycja 7 o wartości 20 A w skrzynce: lub oraz pozycja 14 o wartości 10 A w skrzynce: lub. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik wycieraczek w Peugeot 206 SW (2003-2008)?

W modelu Peugeot 206 SW (2003-2008) za ten obwód odpowiada pozycja 17 o wartości 30 A w skrzynce: lub oraz pozycja 11 o wartości 15 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za klimatyzację w Peugeot 206 SW (2003-2008)?

W Peugeot 206 SW (2003-2008) tego obwodu pilnuje pozycja 18 o wartości 40 A w skrzynce: lub oraz pozycja 15 o wartości 15 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika świateł mijania — gdzie jest w Peugeot 206 SW (2003-2008)?

W modelu Peugeot 206 SW (2003-2008) znajdziesz go tutaj: pozycja 9 o wartości 15 A w skrzynce: lub oraz pozycja 10 o wartości 15 A w skrzynce: lub. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik radia w Peugeot 206 SW (2003-2008)?

W modelu Peugeot 206 SW (2003-2008) za ten obwód odpowiada pozycja 4 o wartości 20 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej, pozycja 6 o wartości 10 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej, pozycja 15 o wartości 15 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Peugeot 206 SW (2003-2008) — gdzie jest bezpiecznik świateł przeciwmgielnych?

W Peugeot 206 SW (2003-2008) tego obwodu pilnuje pozycja 6 o wartości 15 A w skrzynce: lub. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik podgrzewania foteli w Peugeot 206 SW (2003-2008)?

W modelu Peugeot 206 SW (2003-2008) znajdziesz go tutaj: pozycja 1 o wartości 15 A w skrzynce: skrzynka bezpieczników w desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
