Opel Movano (2010-2017) – skrzynka bezpieczników
Opel Movano (2010-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Movano (2010-2017) to bezpiecznik 3 w skrzynce bezpiecznikowej.

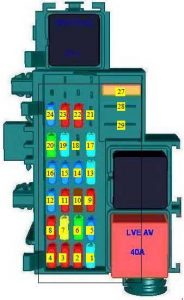

Panel bezpieczników tablicy rozdzielczej
| Numer | Ampery [A] | Opis |
| 1 | 10 | System audio-nawigacyjny;
Ogrzewanie siedzenia . |
| 2 | 10 | Gniazdo zasilania 1 |
| 3 | 10 | Zapalniczka |
| 4 | 10 | Gniazdo zasilania 2 |
| 5 | 5 | Tablica przyrządów |
| 6 | 30 | Centralny zamek
(UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Kierunkowskazy;
Tylne światła przeciwmgielne; Moduł sterujący nadwozia. |
| 8 | 5 | Złącze diagnostyczne |
| 9 | – | – |
| 10 | 5 | ABS;
Elektroniczny program stabilności (ESP). |
| 11 | 10 | Światła wewnętrzne;
Światła stopu. |
| 12 | 5 | Moduł sterujący nadwozia |
| 13 | 15 | Światło hamowania |
| 14 | 5 | Moduł sterujący nadwozia;
Elektryczne szyby; Klimatyzacja. |
| 15 | 20 | Szyba tylna ogrzewana lewa |
| 16 | 20 | Ogrzewana szyba tylna prawa |
| 17 | 15 | Spryskiwacz szyby przedniej |
| 18 | 5 | Elektroniczny immobilizer |
| 19 | 15 | Podgrzewane siedzenia
(BFRH2, ADPCNC, zestaw adaptacyjny) |
| 20 | – | – |
| 21 | 10 | Światła skrętu |
| 22 | 10 | System Infotainment;
Ogrzewanie siedzenia; Wyświetlacz pojazdu; Złącza audio; Alarm. |
| 23 | 5 | Połączenie bez użycia rąk |
| 24 | 10 | Tachograf |
| 25 | – | – (dioda podstawowa) |
| 26 | – | – (dioda podstawowa) |
| 27 | 40 | Wentylator klimatyzacji |
| 28 | 10 | Dodatkowe adaptacje |
| 29 | 40 | Elektrycznie sterowane szyby;
Moduł sterujący nadwozia. |
Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ABS ECU |
| F5 | 50 | Dodatkowy przekaźnik ogrzewania 1 |
| F6 | 50 | Specjalna konwersja nadwozia, X62 BUS |
| F7 | 70 | Dodatkowy przekaźnik ogrzewania 2 |
| F8 | 70 | Tylne światła;
Skrzynka bezpieczników przedziału pasażerskiego; Rezystancja nagrzewnicy oleju napędowego. |
| F9 | 70 | Przekaźnik przedziału pasażerskiego i
skrzynka bezpieczników |
| F10 | 50 | Przekaźnik wentylatora silnika 3;
Przekaźniki wentylatora silnika (moc zależna od specyfikacji pojazdu). |
| 40 | ||
| F11 | 40 | Prędkość wentylatora silnika Przekaźnik 1;
Prędkość wentylatora silnika Przekaźnik 2 (moc zależna od specyfikacji pojazdu). |
| 50 | ||
| 60 | ||
| F12 | 40 | Rozrusznik |
| F13 | 60 | Interfejs grzewczy |
| F14 | 60 | Interfejs grzewczy |
| F15 | 70 | Zespół przekaźnika świec żarowych
silnika wysokoprężnego. |
| F 16 | 40 | Przekaźnik zespołu pompy elektrycznej
skrzyni biegów. |
| 50 | Skrzynka bezpieczników 2 | |
| PŁYTKA BEZPIECZNIKÓW BUS (260BA) | ||
| F1 | 5 | Zasilanie przekaźnika sterowania
oświetleniem (GRUAU) Oświetlenie przednie i tylne |
| F2 | 5 | Zasilanie przekaźnika sterowania
oświetleniem (GRUAU) Oświetlenie indywidualne (X81) |
| F3 | 15 | Zasilanie przekaźnika 1155
(70 A + dodatkowy przekaźnik zrzucania obciążenia) |
| F4 | 25 | Zasilanie przekaźnika 1155
(70A + przekaźnik akumulatora BCM) |
| F5 | 10 | Zasilacz do wyświetlacza multimedialnego
z zestawów GRUAU. |
| F6 | 5 | Zasilanie sterownika elektronicznego progu drzwi |
| F7 | – | – |
| F8 | – | – |
| Numer | Ampery [A] | Opis |
| F1 | 7,5 | Prawe światło boczne |
| F2 | 7,5 | Światło z lewej strony |
| F3 | 10 | Prawe światła mijania |
| F4 | 10 | Światła mijania lewe |
| F5 | 20 | Światła przeciwmgielne |
| F6 | 10 | Lewe światło drogowe |
| F7 | 10 | Prawe światło drogowe |
| F8 | 25 | Zasilacz ABS |
| F9 | 30 | Wycieraczki |
| F10 | 10 | Poduszka powietrzna PIS
(podstawowe zasilanie zapłonu). |
| F11 | – | – |
| F12 | 20 | Zasilanie ECU skrzyni biegów
(napęd na przednie koła). |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F 16 | 5 | Skrzynia biegów PIS
(pierwotne zasilanie zapłonu). |
| F17 | 7,5 | PIS w przedziale pasażerskim
(podstawowe zasilanie zapłonu). |
| F18 | 5 | ECU wtrysku,
przekaźnik nagrzewnicy oleju napędowego |
| F19 | 10 | Tylne światła do jazdy PIS
(podstawowe zasilanie zapłonu). |
| F20 | – | – |
| F21 | – | – |
| F22 | 10 | Klimatyzacja (kompresor) |
| F23 | 5 | Rozmrażanie (sterowanie przekaźnikiem) |

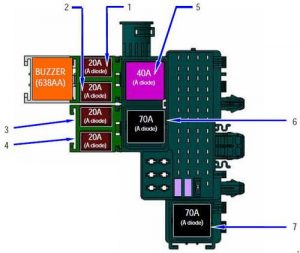

Opcjonalna skrzynka bezpieczników
Znajduje się po prawej stronie (z kierownicą po lewej i prawej stronie). Jest przymocowany do prawego kołnierza belki deski rozdzielczej.
| Numer | Ampery [A] | Opis |
| 1 | 20 | Drzwi przesuwne |
| 2 | 20 | Pokrywa bagażnika |
| 3 | 20 | Ogrzewane siedzenie autobusu |
| 4 | 20 | Autobus ESP |
| 5 | 40 | Informacje o klimatyzacji |
| 6 | 70 | Zasilanie bateryjne BCM + |
| 7 | 70 | + zasilanie dodatkowe zrzucania ładunku |

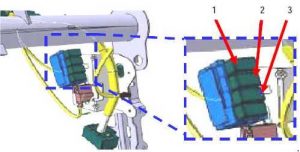

Skrzynka przekaźników opcji KPD znajduje się po prawej stronie deski rozdzielczej.
| Numer | Ampery [A] | Opis |
| 1 | 20 | Zasilanie dystrybucji prądu+ 12 V |
| 2 | 20 | Informacje o pracy silnika |
| 3 | 20 | Podgrzewane siedzenie |
