Opel Mokka (2013-2015) – skrzynka bezpieczników

Opel Mokka (2013-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Oplu Mokka (2013-2015) to bezpiecznik 22 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w komorze silnika

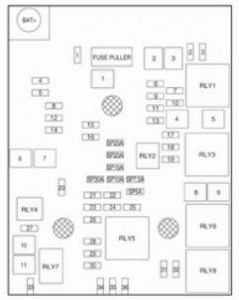

Opel Mokka – bezpieczniki – komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika. Zdejmij osłonę, unieś ją do góry i zdejmij.

Mini bezpieczniki

Nr Opis
1 Szyberdach
2 Lusterka zewnętrzne
3
4
5 Elektryczny moduł sterujący hamulca
6 Inteligentny czujnik akumulatora
7
8 Moduł sterujący skrzynią biegów
9 Moduł sterujący nadwozia
10 Poziomowanie reflektorów
11 Wycieraczka tylnej szyby
12 Ogrzewana szyba tylna
13 Siłownik reflektora (lewa strona)
14 Podgrzewane lusterka zewnętrzne
15
16 Ogrzewanie siedzenia
17 Moduł sterujący skrzynią biegów
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Wentylator chłodzący
22
23 Cewka zapłonowa;

Moduł sterujący silnika.

24 Pompa spryskiwacza
25 Siłownik reflektora (prawa strona)
26 Moduł sterujący silnika
27
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 System wydechowy
31 Światła drogowe lewe
32 Światła drogowe prawe
33 Moduł sterujący silnika
34 Klakson
35 Klimatyzacja, klimatyzacja
36 Przednia lampa przeciwmgielna

Bezpieczniki typu J.

Nr Opis
1 Elektryczny moduł sterujący hamulca
2 Przednia wycieraczka
3 Moduł sterujący silnika
4 Moduł sterujący silnika
5
6 Podgrzewacz paliwa
7
8 Wentylator chłodzący
9 Wentylator chłodzący
10 Moduł sterujący silnika,

świeca żarowa.

11 Rozrusznik

Skrzynka bezpieczników tablicy rozdzielczej

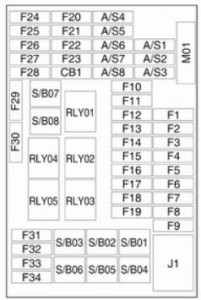

Opel Mokka – bezpieczniki – tablica przyrządów

Wewnętrzna skrzynka bezpieczników znajduje się na spodzie tablicy rozdzielczej po stronie kierowcy. Aby uzyskać dostęp do bezpieczników, wyjmij schowek. Aby wyjąć schowek, otwórz go i pociągnij.

Mini bezpieczniki

Nr Opis
1 Moduł sterujący nadwozia
2 Moduł sterujący nadwozia
3 Moduł sterujący nadwozia
4 Moduł sterujący nadwozia
5 Moduł sterujący nadwozia
6 Moduł sterujący nadwozia
7 Moduł sterujący nadwozia
8 Moduł sterujący nadwozia
9 Zamek
10 Moduł diagnostyki bezpieczeństwa
11 Zamek
12 Kontrola klimatu
13 Zastawa śluzy
14 Asystent parkowania
15 Ostrzeżenie o zjechaniu z pasa ruchu;

Lusterko wewnętrzne.

16 Adaptacyjne oświetlenie przednie
17 Sterownik okna elektrycznego
18 Czujnik deszczu
19 Zapasowy
20 Kierownica
21 Moduł sterujący skrzynią biegów
22 Zapalniczka
23 Zapasowy
24 Zapasowy
25 Zapasowy
26 Moduł diagnostyki bezpieczeństwa
27 Zestaw wskaźników tablicy rozdzielczej
28 Adaptacyjne oświetlenie przednie
29 Zapasowy
30 Zapasowy
31 Zestaw wskaźników tablicy rozdzielczej
32 Infotainment, pomocnicze;

gniazdko elektryczne.

33 Wyświetlacz, system Infotainment
34 Onstar UHP/DAB

Bezpieczniki S/B

Nr Opis
01 Zapasowy
02 Zapasowy
03 Elektrycznie sterowane szyby przednie
04 Elektrycznie sterowane szyby tylne
05 Tryb logistyczny
06 Zapasowy
07 Zapasowy
08 Zapasowy

Skrzynka bezpieczników w przedziale ładunkowym

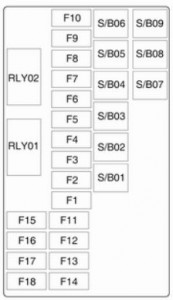

Opel Mokka – bezpieczniki – bagażnik

Znajduje się po lewej stronie tylnej komory. Aby uzyskać dostęp do bezpieczników, zdejmij pokrywę.

Mini bezpieczniki

Nr Opis
1 Fotel, podparcie lędźwi, kierowca
2 Fotel, podparcie lędźwi, pasażer
3 Wzmacniacz
4 Gniazdo przyczepy
5 Napęd na wszystkie koła
6 Wyświetlacz
7 Zapasowy
8 Wyświetlacz
9 Zapasowy
10 Zapasowy
11 Wyświetlacz
12 Nawigacja
13 Podgrzewana kierownica
14 Gniazdo przyczepy
15 Kierownica
16 Czujnik obecności wody w paliwie
17 Lustro wewnętrzne
18 Zapasowy

Bezpieczniki S/B

Nr Opis
01 Sterownik siedzenia elektrycznego
02 Elektryczny fotel pasażera
03 Przyczepa
04 Konwerter napięcia
05 Akumulator
06 Spryskiwacz reflektorów
07 Zapasowy
08 Zapasowy
09 Zapasowy
