Mercedes-Benz Vaneo w414 (2001-2005) – skrzynka bezpieczników

Mercedes-Benz Vaneo w414 (2001-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Vaneo w414 (2001-2005) to bezpiecznik 12 w skrzynce bezpiecznikowej.

Skrzynka bezpiecznikowa

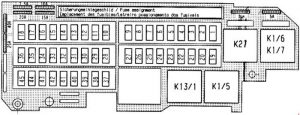

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników
Numer Opis Ampery
1 Sterownik elektrycznego wentylatora wyciągowego *
Przekaźnik elektrycznego wentylatora wyciągowego Sterownik
silnika
Przekaźnik wtrysku powietrza (benzyna)
20
2 Sterownik silnika
Przekaźnik pompy paliwa (benzyna)
25
3 Panel sterowania ogrzewaniem / temperaturą
Dmuchawa wewnętrzna
25
4 Elektroniczna jednostka sterująca programem stabilności
Przełącznik pedału hamulca
7,5
5 Jednostka sterująca automatyczną skrzynią biegów *
Przełącznik tempomatu *
Automatyczne sprzęgło *
10
6 Klakson 15
7 Światło hamowania 10
8 Gniazdo diagnostyczne
Panel sterowania ogrzewaniem / temperaturą
10
9 Sterownik elektrycznego wentylatora wyciągowego * 30
Przekaźnik elektrycznego wentylatora wyciągowego 40
10 Przesuwany / odchylany szyberdach
Wycieraczka tylnej szyby
15
11 Środkowe lampy sufitowe – reflektor i lampka nocna *
System nawigacji radiowej *
Telefon głośnomówiący *
Sygnał świetlny
15
12 Zapalniczka
Lampka w schowku na rękawiczki
Gniazdo 12 V w bagażniku *
20
13 Okno elektryczne z lewej strony 30
Komfortowe okno elektryczne z lewej strony (automatyczne otwieranie / zamykanie) * 7,5
14 Okno elektryczne z prawej strony 30
Wygodne okno elektryczne z prawej strony (automatyczne otwieranie / zamykanie) * 7,5
15 Rozpoznawanie zajętości siedzenia, w tym rozpoznawanie
fotelika dziecięcego Automatyczne rozpoznawanie fotelika dziecięcego
Jednostka sterująca poduszką powietrzną
7,5
16 Silnik wycieraczek szyby przedniej 30
17 Pompa płynu do spryskiwaczy szyby przedniej Zamek
centralny (diagnostyczny)
Zestaw wskaźników (sterowanie wycieraczkami przedniej / tylnej szyby i przerywany interwał wycieraczek, układ wycieraczek / spryskiwaczy, ogrzewanie tylnej szyby i podgrzewanie lusterek, lampka kontrolna poduszki powietrznej)
10
18 Gniazdo konsoli środkowej 12 V. 25
19 Gniazdo przyczepy *
Centrala alarmowa Taxi *
25
20 Jednostka sterująca rozpoznawania przyczepy *
Jednostka sterująca alarmem taksówki *
7,5
21 Jednostka sterująca rozpoznawania przyczepy * 15
22 Jednostka sterująca systemem alarmowym *
Syrena alarmowa *
10
23 Ogrzewanie siedzenia 25
24 40
25 Wygodne okno elektryczne z prawej strony (automatyczne otwieranie / zamykanie) * 30
26 Komfortowe okno elektryczne z lewej strony (automatyczne otwieranie / zamykanie) * 30
27 Sterownik czasu
ogrzewania postojowego * Odbiornik radiowy ogrzewania postojowego *
Podświetlane listwy progowe *
5
28 Zestaw wskaźników (działanie kierunkowskazów, system wycieraczek / spryskiwaczy, podgrzewana szyba tylna)
Licznik
taksówek * Znak na dachu taksówki *
10
29 Centralny zamek 25
30 Jednostka sterująca systemu autoryzacji jazdy
Zestaw wskaźników (lampka sygnalizacyjna. Działanie kierunkowskazów. Oświetlenie wewnętrzne)
Czujnik kąta skrętu
7,5
31 Podgrzewana szyba tylna (ogrzewanie lusterka) 25
32 Kompensator telefoniczny HF *
Telefon głośnomówiący *
Przesuwany / uchylny dach *
Centralne i tylne lampy sufitowe nad głową *
Panel sterowania z przednim oświetleniem wewnętrznym * Centrala alarmowa
Taxi *
15
33 Radio / nawigacja *
Przełącznik wyboru systemu głośnomówiącego * Radio
telefoniczne / taksówkowe *
Sterownik radiowy Taxi *
20
34 Pompa paliwa (benzyna) 25
35 Zawory do elektronicznego programu stabilności 25
36 Zespół lampy 40
37 Ogrzewanie lustrzane M10 10
38 Przekaźnik rozrusznika (olej napędowy) 30
Sterownik silnika (benzyna) 7,5
39 Jednostka sterująca systemu autoryzacji jazdy
Zestaw wskaźników (lampka kontrolna. Działanie kierunkowskazów)
7,5
40 Gniazdo diagnostyczne
Czujnik kąta
skrętu Regulacja lusterka
7,5
41 Dmuchawa wewnętrzna poziomu 2 *
PTC – wzmacniacz nagrzewnicy oleju napędowego
Ogrzewanie / Temp. Panel sterowania
Czujnik punktu rosy (klimatyzacja) *
Ogrzewane dysze spryskiwaczy
Temp. czujnik (klimatyzacja) *
Składane lusterko zewnętrzne *
7,5
42 Zespół lampy Światło
cofania (ręczna skrzynia biegów)
Moduł elektronicznej dźwigni zmiany biegów *
7,5
43 Światło cofania (automatyczna transmisja)
Taksometr *
7,5
44 Sterowanie czasem ogrzewania pomocniczego *
Jednostka sterująca Parktronic *
7,5
45 Elektrycznie otwierane okno * 7,5
Przekaźnik
K1 / 6 Zacisk 87 przekaźnika jednostki sterującej silnika (A 002542 25 19)
K1 / 7
K1 / 5 Przekaźnik pompy paliwa (A 002542 25 19)
K13 / 1 Zacisk 15 przekaźnika elektronicznego (A 002542 13 19)
K27 Podgrzewany przekaźnik tylnej szyby (A 002542 13 19)
* Opcjonalny

Skrzynka bezpieczników modułu świetlnego

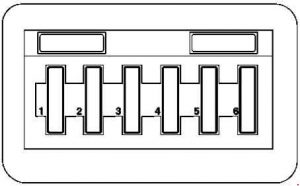

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników – skrzynka bezpieczników modułu świateł
Numer Opis Ampery
1 Lewe światło mijania 7,5
2 Prawe światło mijania 7,5
3 Lewe światła drogowe
Prawe światła
drogowe Lampka kontrolna świateł drogowych (zestaw wskaźników)
15
4 Lampa boczna
lewa Lampa tylna lewa
7,5
5 Prawe światło boczne
Prawe tylne światło
Zestaw wskaźników 58K
Oświetlenie tablicy rejestracyjnej
15
6 Lewe / prawe światło przeciwmgielne
Lewe tylne światło przeciwmgielne
15

Skrzynka modułu sterującego

Mercedes-Benz Vaneo (w141) – schemat skrzynki bezpieczników – skrzynka modułu sterującego
Numer Przekaźnik
K20 / 1 Wysokociśnieniowy przekaźnik powrotny (A 002542 13 19)
K9 / 3 Przekaźnik elektrycznego wentylatora wyciągowego (A 002542 13 19)
K38 / 3 Przekaźnik blokady rozrusznika (A 002542 23 19)
K46 Przekaźnik alarmowy (A 002542 14 19)
K39 Przekaźnik klaksonowy (A 002542 11 19)
K26 / 2 Przekaźnik pompy spryskiwacza (A 002542 19 19)
K17 Przekaźnik wtrysku powietrza (A 002542 13 19)

Skrzynka bezpieczników na dodatnim zacisku akumulatora

Mercedes-Benz Vaneo – (w141) – schemat skrzynki bezpieczników – skrzynka bezpieczników prefabrykowanych na zacisku plus akumulatora
Numer Opis Ampery
46 Złącze zaciskowe, zacisk 30
Zasilanie do fueee f4, f5, f6 przez przekaźnik K1 / 5
Zasilanie do bezpieczników fl, f2 przez przekaźnik K1 / 6, K1 / 7
Alternator
Zasilanie do bezpieczników f19, f20, f21
Wzmacniacz nagrzewnicy PTC (diesel)
150
47 Faza wstępnego żarzenia (olej napędowy) 60
Wtrysk powietrza (benzyna) 40
48 Pompa wspomagania kierownicy 60
49 Elektroniczny program stabilizacji pompy powrotnej 40
50 Włącznik zapłonu 50
51 Dodatkowe ogrzewanie 30
