Mercedes-Benz SLK R171 (2004-2010) – skrzynka bezpieczników

Mercedes-Benz SLK R171 (2004-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010.


Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie SLK R171 (2004-2010) to bezpiecznik 47 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników – lokalizacja

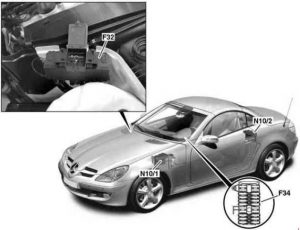

Mercedes-Benz SLK (R171) – schemat skrzynki bezpieczników – lokalizacja

F32 – Przedni bezpiecznik wstępny
F34 – Wewnętrzna skrzynka bezpieczników
N10 / 1 – Jednostka sterująca SAM po stronie kierowcy z bezpiecznikiem i modułem przekaźnikowym
N10 / 2 – Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika

Skrzynka bezpieczników bagażnika

Mercedes-Benz SLK (R171) – schemat bezpieczników – bagażnik
Nr Opis [A]
1 System informacji i łączności pojazdu (VICS) (tylko Japonia) (do 2008 r.) 5
2 Nieużywany
3 System telefoniczny (do 2008 r.)
Jednostka sterująca monitora ciśnienia w oponach (od 2009 r.)
Jednostka sterująca Parktronic (od 2009 r.)
7.5
4 Zespół pompy paliwa 20
5 Rezerwowy przekaźnik 2 (stan na 2009) 20
6 Nieużywany
7 Rezerwowy 1 przekaźnik (stan na 2009 r.) 20
8 Lewy moduł wzmacniacza antenowego, prawy moduł wzmacniacza antenowego (do 2008 r.), Lewy tylny wzmacniacz antenowy (do 2008 r.)
System alarmowy antykradzieżowy (ATA [EDW])
Kompensator
5
9 System Parktronic (PTS) (do 2008 r.) 5
Podgrzewacz siedzenia, AIRSCARF i jednostka sterująca ogrzewaniem kierownicy (stan na 2009 r.) 25
10 Odmrażacz tylnej szyby 40
11 Nieużywany
12 Nieużywany
13 Oświetlenie przedziału bagażowego (do 2008 r.)
Telefon CDA (dodatkowa wiązka przewodów) (do 2008 r.)
Pompa lędźwiowa (od 2009 r.)
Jednostka sterująca systemem wzywania pomocy (od 2009 r.)
Punkt separacji napięcia VICS + ETC (od 2009 r.)
5
14 Nieużywany
15 Wewnętrzny zamek centralny (do 2008 r.)
Zwalnianie korka wlewu (do 2008 r.)
Klapka wlewu paliwa Silnik CL [ZV] (od 2009 r.)
Komora rękawic Silnik CL [ZV] (od 2009 r.)
Silnik przedziału konsoli środkowej CL (od 2009 r. )
5
16 Pompa lędźwiowa (stan na 2009 r.) 7.5
17 Satelita Digital Audio Radio (SDAR) (tylko USA) (do 2008 r.)
System sterowania głosem (VCS) (tylko USA) (do 2008 r.)
5
18 Podgrzewacz siedzenia, AIRSCARF i jednostka sterująca ogrzewaniem kierownicy (stan na 2009 r.) 20
19 Odtwarzacz CD ze zmieniarką (w schowku na rękawiczki) (do 2008 r.)
System nawigacji (do 2008 r.)
7.5
Ogrzewanie fotela, AIRSCARF i jednostka sterująca ogrzewaniem kierownicy 20
20 System połączeń alarmowych (tylko USA) (do 2008 r.) 7.5
Ogrzewanie fotela, AIRSCARF i jednostka sterująca ogrzewaniem kierownicy 10
Przekaźnik
ZA Przekaźnik pompy paliwa
b Przekaźnik VICS (tylko Japonia)
do Rezerwowy przekaźnik 2
re Rezerwowy 1 przekaźnik
mi Przekaźnik odmrażania tylnej szyby
fa Obwód 15R, przekaźnik 1
sol 1 przekaźnik zmiany polaryzacji korka wlewu paliwa
H. Przekaźnik zmiany polaryzacji korka wlewu paliwa 2
Zobacz również:  Mercedes-Benz Vito/Viano W639 (2003-2014) – skrzynka bezpieczników

Panel bezpieczników tablicy rozdzielczej

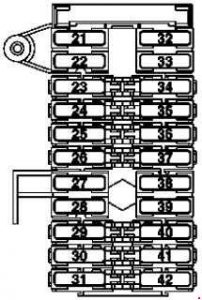

Mercedes-Benz SLK (R171) – schemat bezpieczników – tablica przyrządów
Nr Opis [A]
21 Miękka górna jednostka sterująca 5
22 Jednostka sterująca panelu sterowania dachowego 5
23 System airscarf dla lewego siedzenia (do 2008 r.) 25
Jednostka sterująca interfejsem multimedialnym (stan na 2009 r.) 5
24 System airscarf dla prawego siedzenia (do 2008 r.) 25
Punkt separacji telefonów komórkowych (stan na 2009 r.)
25 Podgrzewane siedzenia (do 2008 r.) 25
Wzmacniacz do systemu dźwiękowego (stan na 2009 r.) 40
26 Systemy radiowe (do 2008 r.) 30
Radio (stan na 2009 r.) 25
27 Moduł sterujący drzwiami lewymi 25
28 Moduł sterujący drzwiami prawymi 25
29 Jednostka recyrkulacyjna AC 40
30 Zestaw wskaźników 5
31 Podgrzewana kierownica (do 2008 r.) 10
32 Silnik prawej tylnej szyby (do 2008 r.)
Miękka górna jednostka sterująca (stan na 2009 r.)
25
33 LHD:  moduł kolumny kierownicy 5
34 Regulacja kierownicy (do 2008 r.)
Jednostka sterująca regulacją przedniego siedzenia po stronie kierowcy, z pamięcią (stan na 2009 r.)
30
35 Regulacja przedniego siedzenia pasażera (do 2008 r.)
Jednostka sterująca regulacją przedniego siedzenia po stronie pasażera z pamięcią (stan na 2009 r.)
30
36 Sterownik EIS [EZS] Sterownik
elektrycznego zamka kierownicy
15
37 Górny panel sterowania
Klimatyzacja automatyczna (KLA) lub komfortowa klimatyzacja automatyczna (C-AAC)
Regulacja lusterek (do 2008 r.)
Sterowanie dachem Vario (VD) (do 2008 r.)
Duovalve (do 2008 r.)
Lusterka składane ( do 2008 r.)
Jednostka sterująco-obsługowa HEAT (stan na 2009) Jednostka sterująco-obsługowa
Comfort AAC [KLA] (stan na 2009)
7.5
38 Jednostka hydrauliczna z mechanizmem soft top 40
39 Silnik lewej tylnej szyby (do 2008 r.)
Miękka górna jednostka sterująca (stan na 2009 r.)
25
40 Złącze łącza danych (1.3) (do 2008 r.)
Centralna jednostka sterująca bramą
5
41 Systemy radiowe (do 2008 r.)
System nawigacji (do 2008 r.)
Jednostka sterująca systemem połączeń alarmowych (od 2009 r.)
Jednostka sterująca Digital Audio Broadcasting (od 2009 r.)
Jednostka sterująca SDAR (od 2009 r.)
5
42 RHD:  moduł kolumny kierownicy 5
Zobacz również:  Mercedes-Benz Klasa C w203 AMG (C260 Sport 2006) – skrzynka bezpieczników

Skrzynka bezpieczników w komorze silnika

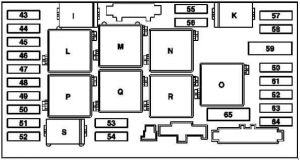

Mercedes-Benz SLK (R171) – schemat skrzynki bezpieczników – komora silnika
Nr Opis [A]
43 Klakson 15
44 Oświetlenie schowka na rękawiczki za pomocą przełącznika
Oświetlenie schowka między oparciami (stan na 2009)
Oświetlenie schowka w podłokietniku (stan na 2009)
Czujnik wielofunkcyjny C-AAC [K-KlA]
5
45 Jednostka sterująca poduszką powietrzną ARMADA (do 2008 r.)
Wskaźnik poduszki powietrznej i lampka ostrzegawcza (do 2008 r.)
Jednostka sterująca systemów bezpieczeństwa (od 2009 r.)
Zajęte przednie siedzenie pasażera i czujnik rozpoznawania fotelika dziecięcego (od 2009 r .; USA)
System wykrywania masy (WSS) jednostka sterująca (stan na 2009 r .; USA)
7.5
46 System wycieraczek (WSA) 40
47 Zapalniczka z oświetleniem popielniczki
Gniazdo wewnętrzne
Systemy radiowe (do 2008 r.)
15
48 Nieużywany
49 Jednostka sterująca poduszką powietrzną ARMADA (do 2008 r.)
Wskaźnik poduszki powietrznej i lampka ostrzegawcza (do 2008 r.)
Jednostka sterująca systemami bezpieczeństwa (od 2009 r.)
7.5
50 Włącza i steruje oświetleniem na włączniku świateł zewnętrznych 5
51 Zestaw wskaźników (do 2008 r.)
Regulacja zasięgu reflektorów (HRA) (do 2008 r.)
Elektryczny wentylator ssący do silnika / klimatyzacji (do 2008 r.)
5
Moduł mocy HRA (stan na 2009)
Obowiązuje z silnikiem 113.989 (SLK55 AMG):  Silnik dmuchawy skrzynki sterującej (stan na 2009)
7,5
52 Rozrusznik 15
53 Obwód sterujący silnika 87 / M1 (do 2008 r.)
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika (od 2009 r.)
Przekaźnik rozrusznika (od 2009 r.)
Dotyczy silników 271, 272: Jednostka sterująca ME-SFI [ME] (od 2009)
Obowiązuje z silnikiem 113.989 (SLK 55 AMG): Jednostka sterująca ME-SFI [ME] (stan na 2009)
Obowiązuje z silnikiem 113.989 (SLK 55 AMG): Obwód 87 Tuleja złącza M1e (stan na 2009) Dotyczy
silnika 272: Obwód 87 złączki M1e (stan na 2009 r.)
25
54 Układ sterowania silnika, obwód 87 / M2 (do 2008 r.)
AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora (stan na 2009 r.)
Obowiązuje z silnikiem 113.989 (SLK55 AMG), 272:  Przekaźnik pompy powietrza (stan na 2009 r.)
15
55 Regulacja zasięgu reflektorów (HRA)
Przełącznik świateł cofania (do 2008 r.)
Obowiązuje dla skrzyni biegów 722: Elektryczna jednostka sterująca (VGS) (do 2008 r.)
Obowiązuje dla skrzyni biegów 722:  Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów (od 2009 r.)
Obowiązuje dla skrzyni biegów 722,6 :  Jednostka sterująca ETC [EGS] (stan na 2009 r.)
7.5
56 Elektroniczny program stabilności (ESP) 5
57 Jednostka sterująca EIS [EZS]
Obowiązuje dla silnika 113.989 (SLK 55 AMG), 272: Zarządzanie silnikiem
5
58 Nieużywany
59 ESP [elektroniczny program stabilizacji] (pompa) 50
60 ESP (blok zaworów) 40
61 Nieużywany
62 Złącze łącza danych
Przełącznik świateł zewnętrznych
5
63 Włącznik świateł zewnętrznych 5
64 Systemy radiowe (do 2008 r.)
System nawigacji (do 2008 r.)
10
65 Obowiązuje dla silnika 113.989 (SLK 55 AMG), 272: Elektryczna pompa powietrza 40
Przekaźnik
ja Moduł przekaźnika FAN (do 2008 r.)
Przekaźnik klaksonu Fanfare I (stan na 2009 r.)
K. Obwód 87 przekaźnika, podwozie
L Przekaźnik wycieraczek, etap 1-2
M Przekaźnik obwodu 15R
N Przekaźnik rezerwowy
O Obowiązuje z silnikiem 113.989 (SLK55 AMG), silnikiem 272:  Przekaźnik pompy powietrza
P. Przekaźnik 15 obwodu
Q Przekaźnik włączania i wyłączania wycieraczek
R Obwód 87 przekaźnika, silnik
S Przekaźnik rozrusznika
Zobacz również:  Mercedes-Benz SLS AMG C197/R197 (2011-2015) – skrzynka bezpieczników

Przednia szyna

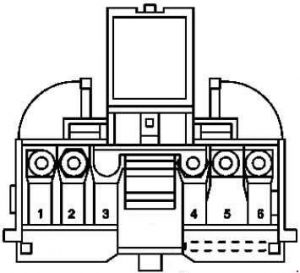

Mercedes-Benz SLK (R171) – schemat skrzynki bezpieczników – przedni prefuse
Nr Opis [A]
1 Skrzynka bezpieczników wewnętrzna 125
2 Tylny moduł sterujący SAM z bezpiecznikiem i modułem przekaźnika 200
3 Zapasowy 125
4 Moduł sterujący SAM po stronie kierowcy z modułem bezpiecznikowym i przekaźnikowym, część 1 200
5 Elektryczny wentylator ssący do silnika / klimatyzacji 125
6 Moduł sterujący SAM po stronie kierowcy z modułem bezpiecznikowym i przekaźnikowym, część 4 60
