Mercedes-Benz SLK R172 (2010-2018) – skrzynka bezpieczników

Mercedes-Benz SLK R172 (2010-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 20122, 2012, 2013, 2014, 2015, 2016, 2017, 2018.


Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie SLK R172 (2010-2018) to bezpiecznik 9 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników – lokalizacja

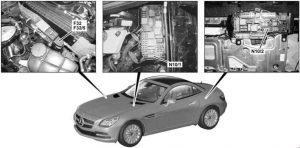

Mercedes-Benz SLK (R172) – schemat skrzynki bezpieczników – lokalizacja

F32 / F32 / 5 – Przednia skrzynka bezpiecznikowa
N10 / 1 – Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym
N10 / 2 – Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźników

Skrzynka bezpieczników w komorze silnika

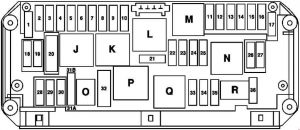

Mercedes-Benz SLK (R172) – schemat skrzynki bezpieczników – komora silnika
Nr Opis [A]
1 Elektroniczna jednostka sterująca programem stabilności 25
2 Sterownik dachowy Vario 30
3 Sterownik dachowy Vario 30
4 Sterownik reflektorów (do roku modelowego 2017)
Dotyczy silnika wysokoprężnego:  Czujnik kondensacji filtra paliwa z elementem grzejnym (do roku modelowego 2017)
20
5 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
Elektrohydrauliczne wspomaganie kierownicy przez komorę silnika / złącze elektryczne FFS (od roku modelowego 2017)
Przełącznik świateł zewnętrznych (od roku modelowego 2017)
7.5
6 Dotyczy silnika wysokoprężnego:  jednostka sterująca CDI
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
10
7 Rozrusznik poprzez przekaźnik 50 obwodu rozruchowego 20
8 Jednostka sterująca dodatkowego systemu przytrzymującego 7.5
9 Gniazdo wewnętrzne pojazdu, przód
Zapalniczka z podświetleniem popielniczki
15
10 Silnik
wycieraczek Ogrzewanie postojowe wycieraczek (do roku modelowego 2017)
30
11 Wyświetlacz
Audio / COMAND Panel sterowania Audio / COMAND
7.5
12 Jednostka sterująco-obsługowa ACC Jednostka
sterująca panelu sterowania nad głową Jednostka
sterująca modułu lampki kierownicy (stan na rok modelowy 2017)
7.5
13 Moduł sterujący modułu rurki kierownicy
Kamera wielofunkcyjna
7.5
14 Elektroniczna jednostka sterująca programem stabilności 7.5
15 Jednostka sterująca dodatkowego systemu przytrzymującego 7.5
16 Złącze elektryczne wentylatora radiowego (od roku modelowego 2017)
Obowiązuje z przekładnią 725:  INTERFEJS DIRECT SELECT (od roku modelowego 2017)
Złącze elektryczne modułu nawigacyjnego (do roku modelowego 2017)
5
Obowiązuje dla skrzyni biegów 722:  Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów
Obowiązuje z przekładnią 725:  INTERFEJS DIRECT SELECT
7.5
17 Zespół lewego przedniego światła i prawy przedni zespół światła 30
Obowiązuje do 31.05.2012 r:  Jednostka sterująca do panelu sterowania 7.5
18 Jednostka sterująca górny panel sterowania
kontrola Overhead jednostka sterująca panel
przekaźnik kopii zapasowych (do modelu roku 2017)
7.5
19 Obowiązuje ze skrzynią biegów 725:  Elektroniczna jednostka sterująca blokadą zapłonu
Dotyczy ręcznej skrzyni biegów:
Elektroniczna jednostka sterująca blokadą zapłonu
Elektryczna jednostka sterująca blokadą kierownicy
20
20 Elektroniczna jednostka sterująca programem stabilności 40
21 Lampa w schowku na rękawiczki 7.5
22 Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem (od roku modelowego 2017)
Dotyczy silników 152, 271, 274, 276, 651:  Złącze elektryczne wiązki przewodów wewnętrznych i wiązki przewodów
silnika Dotyczy silnika 276, 651:  Komora silnika / wewnętrzne złącze elektryczne pojazdu
Dotyczy silnika 152, 271, 276, 651:  Obwód 87 Tuleja złącza M2e
Obowiązuje dla silnika 274:  Tuleja złącza, obwód 87/2 Dotyczy
silnika wysokoprężnego:
jednostka sterująca CDI
Komora silnika / FFS [RBA] złącze elektryczne (do roku modelowego 2017)
15
23 Obowiązuje dla silników 152, 271, 274, 276:  Złącze elektryczne do wewnętrznej wiązki przewodów i wiązki przewodów silnika
Obowiązuje dla silnika wysokoprężnego:
Zawór kontroli ilości
   Obwód 87 Tuleja złącza M1e (od roku modelowego 2017) Dotyczy
silnika 276:  Komora silnika / wnętrze pojazdu złącze elektryczne (do roku modelowego 2017)
20
24 Obowiązuje dla silników 152, 271, 274, 276:  Złącze elektryczne wiązki wewnętrznej i wiązki przewodów silnika
Obowiązuje dla silnika 274:  Przekaźnik pompy cyrkulacyjnej płynu chłodzącego
Dotyczy silnika wysokoprężnego:
Komora silnika / złącze elektryczne wnętrza pojazdu
Jednostka sterująca CDI (do roku modelowego 2017 )
Pojazdy w Chinach:  siłownik żaluzji chłodnicy (od roku modelowego 2017)
15
25 Obowiązuje dla silnika 276:  Obwód 87 tulei złącza M4e
Obowiązuje dla silnika 274:  Obwód 87 tulei złącza M1
Obowiązuje dla silnika 152:  Obwód 87 tulei złącza
Obowiązuje dla silnika wysokoprężnego:  Czujnik tlenu przed katalizatorem
Obowiązuje dla silnika 651: (od 01.06. 2015)
Jednostka sterująca czujnika NOx za filtrem cząstek stałych
Jednostka sterująca czujnika NOx za katalizatorem SCR
15
26 Zespół lewego przedniego światła i prawy przedni zespół światła (od roku modelowego 2017)
Radio (do roku modelowego 2017)
Sterownik COMAND (do roku modelowego 2017)
20
27 Elektroniczna jednostka sterująca blokadą zapłonu
Dotyczy silnika wysokoprężnego:  jednostka sterująca CDI
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
7.5
28 Zestaw wskaźników
Zegar analogowy
7.5
29 Silnik siłownika regulacji zakresu prawego reflektora (od roku modelowego 2017)
Zespół prawego przedniego światła (do roku modelowego 2017)
10
30 Silnik siłownika regulacji zakresu lewego reflektora (stan na rok modelowy 2017)
Zespół lewego przedniego światła (do roku modelowego 2017)
10
31A Lewy kalkson, Prawy kalkson 15
31B Lewy klakson, Prawy klakson 15
32 Obowiązuje dla silnika 274:  Elektryczna pompa powietrza (od roku modelowego 2017)
Obowiązuje dla silnika 651:  Jednostka sterująca AdBlue®
40
33 Obowiązuje dla transmisji 722: W  pełni zintegrowana jednostka sterująca skrzynią biegów 10
34 Jednostka sterująca układu paliwowego
Dotyczy silnika 651:  Jednostka sterująca AdBlue®
7.5
35 Elektroniczna jednostka sterująca programem stabilności
Zintegrowany czujnik radarowy prawego zewnętrznego zderzaka tylnego i zintegrowany czujnik radarowy lewego zewnętrznego zderzaka tylnego (stan na rok modelowy 2017)
5
36 Sterownik COLLISION PREVENTION ASSIST (od roku modelowego 2017)
Sterownik elektryczny DISTRONIC
Lewy zderzak przedni Czujnik DISTRONIC (DTR) (do roku modelowego 2017)
Prawy przedni zderzak Czujnik DISTRONIC (DTR) (do roku modelowego 2017)
7.5
Przekaźnik
J Przekaźnik 15 obwodu
K Obwód 15R przekaźnik
L Rezerwowy przekaźnik
M Przekaźnik 50 rozrusznika
N Obwód silnika 87 Przekaźnik
O Przekaźnik klaksonowy
P Obowiązuje dla silników 271, 274 lub 651,9 od 01.06.2015:  Adblue® / przekaźnik wtrysku powietrza wtórnego
Q Obowiązuje do 29.02.2016:  Przekaźnik rezerwowy
R Obwód podwozia 87 przekaźnik
Zobacz również:  Mercedes-Benz Klasa S w140 (1992) – skrzynka bezpieczników

Skrzynka bezpieczników w bagażniku

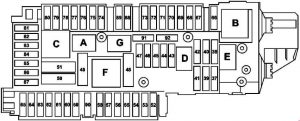

Mercedes-Benz SLK (R172) – schemat bezpieczników – bagażnik
Nr Opis [A]
37 Fotel kierowcy Elektromagnes zagłówka NECK-PRO
Przedni fotel pasażera Elektrozawór zagłówka NECK-PRO
7.5
38 Zapasowy
39 Sterownik lewych drzwi 30
40 Jednostka sterująca adaptacyjnym systemem tłumienia 15
41 Sterownik prawych drzwi 30
42 Jednostka sterująca układu paliwowego 25
43 Zapasowy
44 Zapasowy
45 Zapasowy
46 Wzmacniacz antenowy FM, AM i CL [ZV] Wzmacniacz antenowy
FM 2, DAB i TV (do roku modelowego 2017)
Syrena alarmowa
Czujnik ochrony wnętrza
7.5
47 Zapasowy
48 Zapasowy
49 Ogrzewanie tylnej szyby 30
50 Prawy odwracalny zwijacz napięcia awaryjnego 50
51 Lewy odwracalny zwijacz napięcia awaryjnego 50
52 Zapasowy
53 Zapasowy
54 Zapasowy
55 Zapasowy
56 Zapasowy
57 Zapasowy
58 Zapasowy
59 Sterownik elektrycznego hamulca postojowego 5
60 Zapasowy
61 Jednostka sterująca AIRSCARF 25
62 Jednostka sterująca fotela kierowcy 30
63 Jednostka sterująca AIRSCARF 25
64 Jednostka sterująca przedniego siedzenia pasażera 30
65 Obowiązuje dla przekładni 722, 725 (ECO start / stop) (do roku modelowego 2017)
Elektryczna pompa olejowa
10
66 Zapasowy
67 Jednostka sterująca wzmacniaczem systemu dźwiękowego 40
68 Jednostka kontroli dźwięku silnika (od roku modelowego 2017) 15
69 Radio (od roku modelowego 2017)
Sterownik COMAND (od roku modelowego 2017)
20
70 Jednostka sterująca monitora ciśnienia w oponach 5
71 Obowiązuje dla silnika 274:  Silnik siłownika lewej klapy wydechowej (od roku modelowego 2017) 7.5
72 Gniazdo schowka w konsoli środkowej (do roku modelowego 2017) 15
73 Obowiązuje dla silników 274, 276:  Przekaźnik pompy obiegowej chłodnicy powietrza doładowującego (od roku modelowego 2017) 10
74 Jednostka sterująca KEYLESS-GO 7.5
75 Sterownik dachowy Vario 20
76 Jednostka sterująca MAGIC SKY CONTROL 7.5
77 Wzmacniacz / kompensator antenowy systemu telefonii komórkowej 5
78 Jednostka sterująca interfejsem multimedialnym (do roku modelowego 2017) 7.5
79 Multimedialna jednostka przyłączeniowa (od roku modelowego 2017)
Jednostka sterująca czujnikami radarowymi (do roku modelowego 2017)
5
80 Jednostka sterująca systemem parkowania 7.5
81 Płytka kontaktowa telefonu komórkowego 5
82 Kamera cofania (stan na rok modelowy 2017) 5
83 Dedykowana jednostka sterująca komunikacją krótkiego zasięgu (od roku modelowego 2017)
Złącze elektryczne VICS i elektronicznego poboru opłat (do roku modelowego 2017)
7.5
84 Jednostka sterująca Digital Audio Broadcasting (do roku modelowego 2017) Jednostka sterująca
satelitarnego cyfrowego radia audio (SDAR) (do roku modelowego 2017)
5
85 Moduł tunera (od roku modelowego 2017)
Tuner telewizji cyfrowej (do roku modelowego 2017)
7.5
86 Jednostka sterująca osłoną kamery (stan na rok modelowy 2017) 5
87 Jednostka sterująca HERMES (od roku modelowego 2017)
Jednostka sterująca eCall Russia (GLONASS) (od roku modelowego 2017)
Jednostka sterująca systemem połączeń alarmowych (do roku modelowego 2017)
7.5
88 Wewnętrzne zasilanie tylnej jednostki sterującej SAM z bezpiecznikiem i modułem przekaźnika 80
89 Sterownik elektrycznego hamulca postojowego 30
90 Sterownik elektrycznego hamulca postojowego 30
91 Zapasowy
92 Zapasowy
Przekaźnik
A Przekaźnik zacisku 15
B Obwód 15R przekaźnik (1)
C Podgrzewany przekaźnik tylnej szyby
D Przekaźnik pompy paliwa
E Zapasowy
F Przekaźnik regulacji siedzenia
G Obwód 15R przekaźnik (2)
Zobacz również:  Mercedes SL R231 (od 2012 roku) - akumulatory

Przednia skrzynka prefuse


ECO start / stop

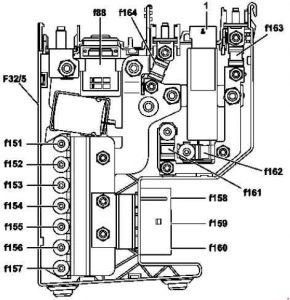

Mercedes-Benz SLK (R172) – schemat skrzynki bezpieczników – przedni bezpiecznik – ECO start / stop

Z wyjątkiem ECO start / stop

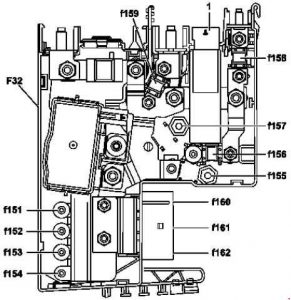

Mercedes-Benz SLK (R172) – schemat skrzynki bezpieczników – przedni bezpiecznik – bez ECO start / stop
Nr Opis [A]
150 Zapasowy
151 Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem 100
152 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
153 ECO start / stop:  Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
z wyjątkiem ECO start / stop:  zapasowa
100
ECO start / stop (od roku modelowego 2017):  Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 60
154 z wyjątkiem ECO start / stop : Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
ECO start / stop:  zapasowa
100
155 Zapasowy
156 Zapasowy
157 Obowiązuje od 01.06.2015  Elektrohydrauliczne wspomaganie kierownicy 100
Od roku modelowego 2017:  Elektrohydrauliczne wspomaganie kierownicy 120
158 Regulator dmuchawy i silnik dmuchawy 50
Od roku modelowego 2017:  Regulator dmuchawy i silnik dmuchawy 40
159 Sterownik dachowy Vario 40
160 Obowiązuje z transmisją 725: W  pełni zintegrowana jednostka sterująca transmisją 60
161 Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 100
162 Zapasowy
163 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 150
Od roku modelowego 2017:  Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika 200
164 ECO start / stop:  Zasilanie przez funkcję ECO start / stop Dodatkowy akumulator
z wyjątkiem ECO start / stop:  Zasilanie z akumulatora pokładowego układu elektrycznego
100
Od roku modelowego 2017:  Zasilanie przez funkcję ECO start / stop dodatkowego akumulatora 200
Zobacz również:  Volvo S40 (2001) – skrzynka bezpieczników

Funkcja ECO start / stop dodatkowy przekaźnik akumulatora

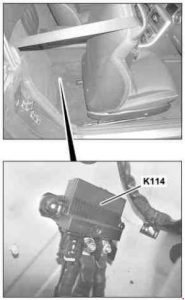

Mercedes-Benz SLK (R172) – schemat skrzynki bezpieczników – funkcja ECO start / stop dodatkowego przekaźnika akumulatora

Dodaj komentarz
