Lexus IS 200 i IS 300 XE10 (1998-2005) – skrzynka bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Pierwszy Lexus IS (kod nadwozia XE10, na rynku japońskim sprzedawany jako Toyota Altezza) ma bezpieczniki w kabinie i w komorze silnika. Poniżej wykaz pozycji z opisem obwodów.

Schematy skrzynek bezpieczników i przekaźników – Lexus IS 200 i IS 300 (XE10)

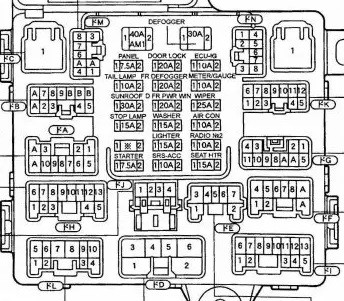

Skrzynki w kabinie — Skrzynka po lewej stronie

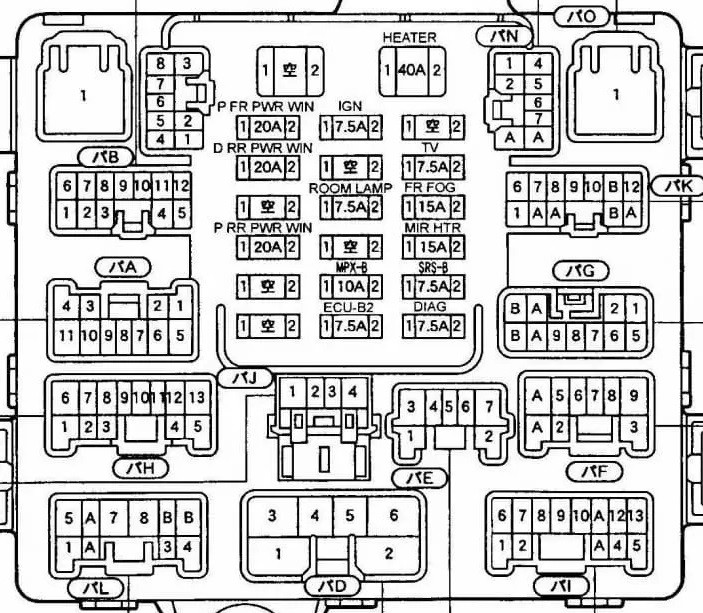

Skrzynki w kabinie — Skrzynka po prawej stronie

Rozkład wartości bezpieczników

W sumie skrzynki mieszczą 32 pozycji. Najczęściej powtarzające się wartości to 7,5 A (8 poz.), 15 A (7 poz.), 10 A (7 poz.), 20 A (6 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.

Od czego zacząć przy typowych objawach

• Nie działa gniazdo 12 V lub zapalniczka — bezpiecznik PWR OUTLET o wartości 15 A, skrzynki w kabinie — Skrzynka po prawej stronie
• Ciemna tablica przyrządów — bezpiecznik MPX-B o wartości 10 A, skrzynki w kabinie — Skrzynka po lewej stronie
• Nie działa radio — bezpiecznik PANEL o wartości 7,5 A, skrzynki w kabinie — Skrzynka po prawej stronie
• Nie działają wycieraczki — bezpiecznik FRDEF o wartości 20 A, skrzynki w kabinie — Skrzynka po prawej stronie
• Nie działa ogrzewanie szyby — bezpiecznik MIR HTR o wartości 15 A, skrzynki w kabinie — Skrzynka po lewej stronie
• Nie działa klimatyzacja lub nawiew — bezpiecznik MPX-B o wartości 10 A, skrzynki w kabinie — Skrzynka po lewej stronie
• Nie działają szyby elektryczne — bezpiecznik P FR P/W o wartości 20 A, skrzynki w kabinie — Skrzynka po lewej stronie
• Nie działa centralny zamek — bezpiecznik DOOR o wartości 20 A, skrzynki w kabinie — Skrzynka po prawej stronie
• Nie działają światła przeciwmgielne — bezpiecznik FR FOG o wartości 15 A, skrzynki w kabinie — Skrzynka po lewej stronie
• Nie działa podgrzewanie foteli — bezpiecznik D P/SEAT o wartości 30 A, skrzynki w kabinie — Skrzynka po prawej stronie

Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.

Lokalizacja skrzynki bezpieczników

Bezpieczniki rozmieszczono w dwóch miejscach: skrzynki w kabinie — skrzynka po lewej stronie oraz skrzynki w kabinie — skrzynka po prawej stronie. Oznaczenia w kolumnie „Numer” odpowiadają opisom nadrukowanym na pokrywie skrzynki — to po nich najłatwiej odnaleźć właściwą pozycję, bo w tym modelu numeracja porządkowa nie jest stosowana. Wartości amperażu dla skrzynki w komorze silnika są nadrukowane wprost na pokrywie i widać je na zdjęciu powyżej.
