Rok produkcji: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Lada Samara w odmianach 2108, 2109 i 21099 doczekała się kilku wariantów instalacji elektrycznej — starsze egzemplarze mają bezpieczniki cylindryczne, nowsze płaskie. Poniżej wykaz pozycji z opisem obwodów.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 8 | Prawe światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 8 | Lewe światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 8 | Spryskiwacze reflektorów (w momencie włączenia), Przekaźnik spryskiwaczy reflektorów (styki), Zawór spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 16 | Uzwojenie przekaźnika wentylatora chłodnicy, Obwód przełącznika i silnika dmuchawy nagrzewnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 3 | Wyłącznik świateł awaryjnych w trybie kierunkowskazów, Przerywacz kierunkowskazów, Przełącznik kierunkowskazów, Kontrolka kierunkowskazów, Kontrolka kierunkowskazów, Wyłącznik świateł cofania, Światła cofania, Obrotomierz, Woltomierz, Wskaźnik poziomu paliwa, Czujnik poziomu paliwa, Kontrolka poziomu paliwa, Wskaźnik temperatury płynu chłodzącego, Czujnik temperatury, Kontrolka i czujnik awaryjnego ciśnienia oleju, Lampka awaryjnego stanu hamulców, Wyłącznik hydraulicznego napędu układu hamulcowego, Wyłącznik hamulca ręcznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 8 | Wyłącznik i żarówki świateł STOP, Lampka oświetlenia wnętrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 8 | Lampy oświetlenia tablicy rejestracyjnej, Kontrolka świateł pozycyjnych, Podświetlenie pokręteł ogrzewania i zapalniczki, Lampka podświetlenia schowka, Wyłącznik i lampka podświetlenia tablicy przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 16 | Sygnał dźwiękowy (klakson), Wyłącznik sygnału dźwiękowego, Silnik elektryczny wentylatora chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 8 | Lampa lewych świateł pozycyjnych, Lampa lewego tylnego światła pozycyjnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 8 | Lampa prawego światła pozycyjnego, Lampa prawego tylnego światła pozycyjnego, Wyłącznik świateł przeciwmgielnych, Kontrolka świateł przeciwmgielnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 8 | Wyłącznik i przerywacz kierunkowskazów, Żarówki kierunkowskazów, Kontrolka świateł awaryjnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 16 | Zapalniczka, Gniazdo lampki przenośnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 8 | Prawy reflektor (światła drogowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 8 | Lewy reflektor (światła drogowe), Kontrolka świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8 | Prawy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 8 | Lewy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

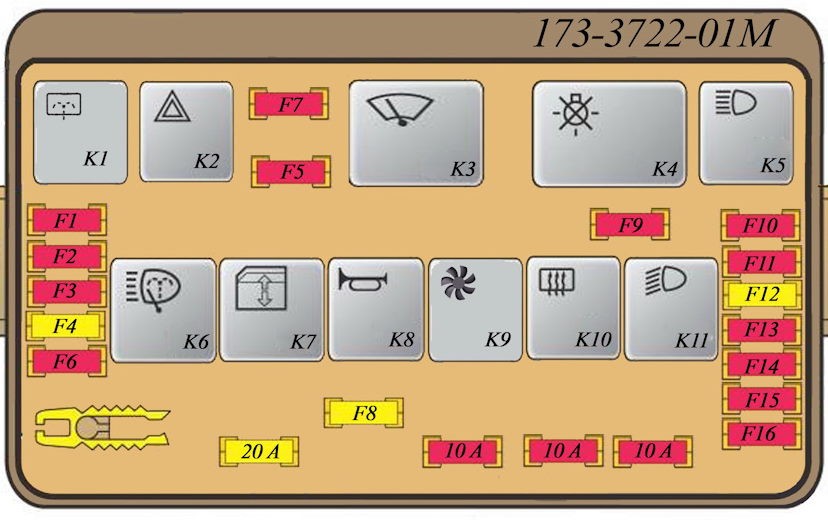

| Numer | Przekaźnik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1 | Przekaźnik spryskiwaczy reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Przekaźnik-przerywacz kierunkowskazów i świateł awaryjnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Przekaźnik wycieraczki przedniej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Przekaźnik kontroli sprawności żarówek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Przekaźnik świateł drogowych (długich) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Przekaźnik spryskiwacza reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Przekaźnik podnośników szyb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Przekaźnik sygnału dźwiękowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Przekaźnik wentylatora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Przekaźnik ogrzewania tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Przekaźnik świateł mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

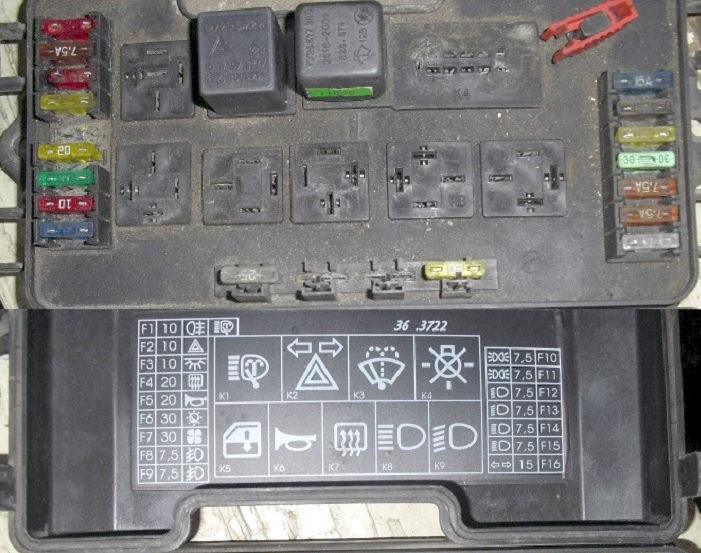

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Spryskiwacze reflektorów (w momencie włączenia), Przekaźnik włączenia spryskiwaczy reflektorów (styki), Zawór włączenia spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Kierunkowskazy i przerywacz świateł awaryjnych (w trybie świateł awaryjnych), Kontrolka świateł awaryjnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Lampy tylne (żarówki STOP), Lampka oświetlenia wnętrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Element ogrzewania tylnej szyby, Przekaźnik (styki) włączenia ogrzewania tylnej szyby, Gniazdo lampki przenośnej, Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Silnik wentylatora chłodnicy silnika i przekaźnik jego włączenia (styki), Sygnał dźwiękowy i przekaźnik jego włączenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Elektryczne podnośniki szyb przednich drzwi, Przekaźnik włączenia elektrycznych podnośników szyb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Spryskiwacze reflektorów (w trybie pracy), Przekaźnik włączenia spryskiwaczy reflektorów (uzwojenie), Silnik wentylatora nagrzewnicy, Silnik spryskiwacza szyb, Silniczek wycieraczki tylnej szyby, Przekaźnik czasowy spryskiwacza tylnej szyby, Zawory włączenia spryskiwacza przedniej i tylnej szyby, Przekaźnik (uzwojenie) włączenia wentylatora chłodnicy silnika, Przekaźnik (uzwojenie) włączenia ogrzewania tylnej szyby, Kontrolka ogrzewania tylnej szyby, Lampka schowka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Lewy reflektor przeciwmgielny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Prawy reflektor przeciwmgielny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Lampy oświetlenia tablicy rejestracyjnej, Lampka pod maską, Podświetlenie zegarów, Kontrolka oświetlenia zewnętrznego, Podświetlenie dźwigni ogrzewania, Podświetlenie zapalniczki, Lewy reflektor (światło pozycyjne), Lewa tylna lampa (światło pozycyjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Prawy reflektor (światło pozycyjne), Prawa tylna lampa (światło pozycyjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Prawy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Lewy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Lewy reflektor (światła drogowe), Kontrolka włączenia świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Prawy reflektor (światła drogowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Kierunkowskazy i przerywacz kierunkowskazów oraz świateł awaryjnych (w trybie kierunkowskazów), Kontrolka kierunkowskazów, Lampy tylne (światła cofania), Silniczek i przekaźnik włączenia wycieraczki przedniej szyby, Uzwojenie wzbudzenia alternatora (przy rozruchu silnika), Kontrolka poziomu płynu hamulcowego, Kontrolka ciśnienia oleju, Kontrolka przepustnicy powietrza gaźnika, Kontrolka hamulca postojowego, Lampka tablicy „STOP”, Wskaźnik temperatury płynu chłodzącego, Wskaźnik poziomu paliwa z kontrolką rezerwy, Woltomierz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Przekaźnik |
|---|---|
| K1 | Przekaźnik spryskiwaczy reflektorów |
| K2 | Przekaźnik-przerywacz kierunkowskazów i świateł awaryjnych |
| K3 | Przekaźnik wycieraczki przedniej szyby |
| K4 | Przekaźnik kontroli sprawności żarówek |
| K5 | Przekaźnik podnośników szyb |
| K6 | Przekaźnik sygnału dźwiękowego |
| K7 | Przekaźnik ogrzewania tylnej szyby |
| K8 | Przekaźnik świateł drogowych |
| K9 | Przekaźnik świateł mijania |
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Prawe światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Lewe światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Spryskiwacze reflektorów (w momencie włączenia), Przekaźnik włączenia spryskiwaczy reflektorów (styki), Zawór włączenia spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Silnik spryskiwacza reflektorów, Przekaźnik spryskiwacza reflektorów (uzwojenie), Silnik nagrzewnicy, Silnik spryskiwacza szyb, Silnik wycieraczki tylnej szyby, Przekaźnik czasowy spryskiwacza tylnej szyby, Zawór włączenia spryskiwacza przedniej i tylnej szyby, Uzwojenie przekaźnika włączenia wentylatora chłodnicy, Uzwojenie przekaźnika ogrzewania tylnej szyby. Kontrolka ogrzewania tylnej szyby, Lampka schowka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Kierunkowskazy w trybie sygnalizacji skrętu i odpowiadająca kontrolka, Lampy tylne (światła cofania), Kontrolka rezerwy paliwa, Ciśnienia oleju, Hamulca postojowego, Poziomu płynu hamulcowego, Przepustnica powietrza gaźnika, Woltomierz i kontrolka ładowania akumulatora, Silniczek i przekaźnik włączenia wycieraczki przedniej szyby, Uzwojenie wzbudzenia alternatora (przy rozruchu), Lampka tablicy „STOP”, Wskaźniki temperatury płynu chłodzącego i poziomu paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Lampy tylne (żarówki STOP), Lampka oświetlenia wnętrza nadwozia, Elektryczne podnośniki szyb i przekaźnik ich włączania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Lampy oświetlenia tablicy rejestracyjnej, Lampka pod maską, Kontrolka włączenia świateł pozycyjnych, Podświetlenie zegarów i podświetlenie zapalniczki, Podświetlenie dźwigni ogrzewania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Silnik wentylatora chłodnicy silnika i przekaźnik jego włączenia (styki), Sygnał dźwiękowy i przekaźnik jego włączenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Lewy reflektor (światło pozycyjne), Lewa tylna lampa (światło pozycyjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Prawy reflektor (światło pozycyjne), Prawa tylna lampa (światło pozycyjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kierunkowskazy i przerywacz świateł awaryjnych (w trybie świateł awaryjnych), Kontrolka świateł awaryjnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Element ogrzewania tylnej szyby i przekaźnik włączenia ogrzewania, Zapalniczka, Gniazdo lampki przenośnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Prawy reflektor (światła drogowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Lewy reflektor (światła drogowe), Kontrolka włączenia świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Lewy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Prawy reflektor (światła mijania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

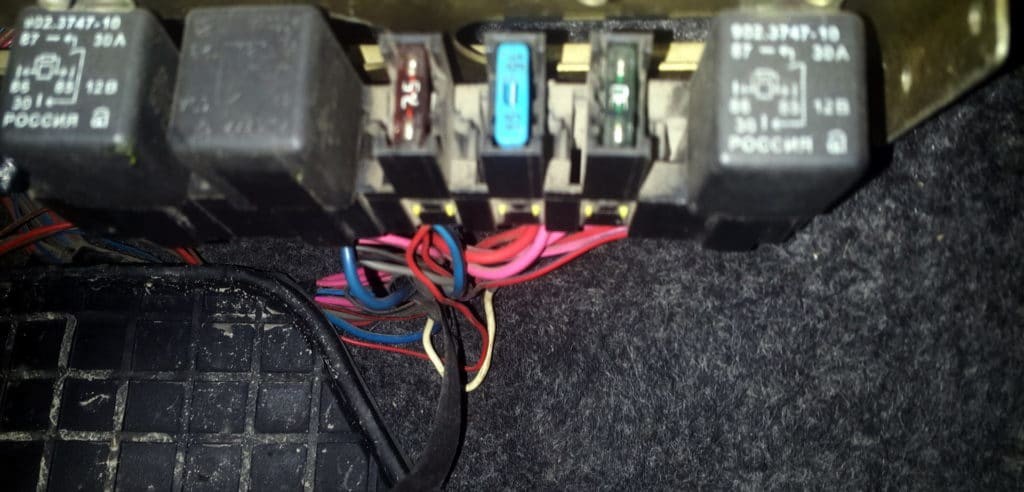

| Numer | Opis |
|---|---|
| 1 | 15 A Przekaźnik główny |
| 2 | 15 A Obwód zasilania układu wtrysku (wejście napięcia niewyłączalnego) |
| 3 | 15 A Pompa paliwa |
| K1 | Przekaźnik główny |
| K2 | Przekaźnik pompy paliwa |
| K3 | Przekaźnik elektrycznego wentylatora układu chłodzenia |
W sumie skrzynki mieszczą 74 pozycji. Najczęściej powtarzające się wartości to 10 A (16 poz.), 8 A (12 poz.), 7,5 A (8 poz.), 20 A (5 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
Bezpieczniki rozmieszczono w dwóch miejscach: skrzynka bezpieczników i przekaźników — wariant 1 — bezpieczniki 1-16 oraz skrzynka bezpieczników i przekaźników — wariant 1 — przekaźniki k1-k11 oraz skrzynka bezpieczników i przekaźników — wariant 2 — bezpieczniki 1-16 oraz skrzynka bezpieczników i przekaźników — wariant 2 — przekaźniki k1-k9 oraz skrzynka bezpieczników i przekaźników — wariant 3 oraz skrzynka dodatkowa. Oznaczenia w kolumnie „Numer” odpowiadają opisom nadrukowanym na pokrywie skrzynki — to po nich najłatwiej odnaleźć właściwą pozycję, bo w tym modelu numeracja porządkowa nie jest stosowana. Wartości amperażu dla skrzynki w komorze silnika są nadrukowane wprost na pokrywie i widać je na zdjęciu powyżej.
W Lada Samara 2108, 2109 i 21099 tego obwodu pilnuje pozycja 3 w skrzynce: skrzynka dodatkowa oraz pozycja K2 w skrzynce: skrzynka dodatkowa. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
