Infiniti FX35 S51 (2008-2013) – skrzynka bezpieczników

Infiniti FX35 S51 (2006-2013) – schemat skrzynki bezpieczników

Model Infiniti FX35 S51 powstał w 2006 roku. Auto zostało stworzone na bazie komponentów z Infiniti EX i Nissana Maximy.Infiniti zadbało, aby było to połączenie wysokiej klasy SUV-a ze sportowym autem. Następcą FX jest Infiniti QX70, który trafił na rynek w 2013 roku.

Rok produkcji: 2006, 2007, 2008, 2009, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Infiniti FX35 S51 (2006-2013) to bezpiecznik 20 w skrzynce bezpiecznikowej.

Panel bezpieczników tablicy rozdzielczej (J / B)

Infiniti FX35 – schemat skrzynki bezpieczników – tablica przyrządów (J / B)
Numer [A] Opis
1
2 10 Jednostka sterująca systemu wykrywania pasażerów Jednostka
czujnika diagnostyki poduszki powietrznej
3 10 Przednia lampa zespolona RH
Przednia lampa
zespolona LH Jonizator
sterowany klimatem Przekaźnik siedzenia
Zunifikowany miernik i wzmacniacz klimatyzacji.
Jednostka sterująca ostrzegawcza o niskim ciśnieniu w oponach
CAN brama
Jednostka sterująca AV
Czujnik spalin / zapachu zewnętrznego
Auto Anti-oślepiające lusterko wewnętrzne
ICC Przekaźnik
zatrzymania hamulca ASCD Wyłącznik hamulca Wyłącznik
światła stopu
Jednostka sterująca AFS
Złącze łącza danych
Systemy ostrzegawcze Przełącznik
ostrzegawczy przed opuszczeniem pasa, brzęczyk
Moduł kamery pasa ruchu Zespół adaptera tel.
Sprężarki Przekaźnik podgrzewanego siedzenia Przełącznik podgrzewanego siedzenia (strona kierowcy) Przełącznik podgrzewanego siedzenia (strona pasażera)
4 10 Przekaźnik lampy rezerwowej miernika zespolonego
Widok wokół monitora Jednostka
sterująca Jednostka sterująca sonaru
5 20 Przekaźnik akcesoriów
6 10 Klucz / gniazdo
Zegar
Złącze łącza danych
Czujnik deszczu
Inteligentny klucz ostrzegawczy Brzęczyk
Automatyczne antyodblaskowe lusterko wewnętrzne
7 10 Moduł sterujący nadwozia wyłącznika świateł
stopu przekaźnika hamulca ICC
(BCM)
8 20 Bose (system audio)
9 10 Przyciskowy wyłącznik zapłonu w gnieździe na klucz
10 10 Moduł sterujący nadwozia (BCM)
Automatyczny regulator położenia napędu Jednostka sterująca Jednostka sterująca
całkowitym oświetleniem
Przełącznik pamięci
siedzenia Jednostka sterująca siedzenia napędu
11 10 Połączony licznik
Zunifikowany licznik i wzmacniacz klimatyzacji.
Jednostka sterująca AWD
CAN brama
Przedzderzeniowa jednostka sterująca pasem bezpieczeństwa (po stronie kierowcy / pasażera)
12 Zapasowy
13 Zapasowy
14
15 10 Lusterka zewnętrzne
16 20 Odmgławiacz tylnej szyby
17 20 Odmgławiacz tylnej szyby
18 10 Jednostka sterująca E-SUS
19
20 15 Przednie gniazdo zasilania
21 10 Przełącznik zdalnego sterowania lusterka bocznego
Zunifikowany miernik i wzmacniacz klimatyzacji.
Przełącznik wielofunkcyjny
Jednostka sterująca całkowitym oświetleniem Jednostka sterująca
AV
Jednostka sterująca monitora Jednostka
adaptera Tel.
Tuner satelitarny
22 20 Gniazdo zasilania konsoli
Tylne gniazdo zasilania
23 15 Silnik dmuchawy
24 15 Silnik dmuchawy
25 Zapasowy
26 Zapasowy
Przekaźnik
R1 Przekaźnik zapłonu
R2 Tylny przekaźnik odmgławiacza szyby
R3 Przekaźnik akcesoriów
R4 Przekaźnik dmuchawy

Skrzynka bezpieczników w komorze silnika (IPDM E / R)

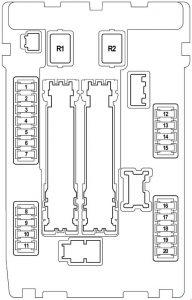

Infiniti FX35 – schemat skrzynki bezpieczników – komora silnika (IPDM E / R)
Numer [A] Opis
1 15 Przekaźnik pompy
paliwa Moduł sterujący pompy
paliwa Zespół czujnika poziomu
paliwa Pompa paliwa
Moduł sterujący silnika (ECM)
2 10 Przekaźnik wentylatora chłodzącego 2
3 10 Przełącznik trybu śniegu modułu sterującego skrzyni biegów (TCM)
4 10 Wtryskiwacz paliwa nr 1
Wtryskiwacz nr 2
Wtryskiwacz nr 3
Wtryskiwacz nr 4
Wtryskiwacz nr 5
Wtryskiwacz nr 6
Wtryskiwacz nr 7 (silnik VK)
Wtryskiwacz nr 8 (silnik VK)
Sterowanie silnikiem Moduł (ECM)
Moduł sterujący nadwozia (BCM)
Jednostka sterująca całkowitym oświetleniem
5 10 Czujnik ICC Zintegrowany zespół
Siłownik pedału przyspieszenia Siłownik
ABS i jednostka elektryczna (jednostka
sterująca ) Czujnik kąta
skrętu 1 Czujnik kąta skrętu 1 Boczny czujnik G
Jednostka sterująca AWD Jednostka
sterująca wspomagania układu kierowniczego Jednostka
sterująca RAS
Ostrzeżenie ICC Gong wzmacniacza
hamulca Jednostka sterująca
6 15 Podgrzewany czujnik tlenu 2 (Bank 2)
Podgrzewany czujnik tlenu 2 (Bank 1)
Stosunek powietrza do paliwa (A / F) Czujnik 1 (Bank 1)
Stosunek powietrza do paliwa (A / F) Czujnik 1 (Bank 2)
7 10 Przełącznik kombinowany
8
9 10 Sprężarka przekaźnika klimatyzacji
10 15 Przekaźnik ECM
Moduł sterujący silnika (ECM)
Skraplacz
Elektrozawór sterujący rozrządu Zawór
dolotowy Elektrozawór sterujący rozrządu (rząd 1)
Elektrozawór sterujący rozrządu zaworów dolotowych (rząd 2)
Zawór elektromagnetyczny sterujący rozrządu zaworów wydechowych (Bank 1)
Elektromagnes sterujący rozrządu zaworów wydechowych Zawór (Bank 2)
Zawór sterujący odpowietrzeniem pochłaniacza EVAP
Cewka zapłonowa nr 1 (z tranzystorem mocy)
Cewka zapłonowa nr 2 (z tranzystorem mocy)
Cewka zapłonowa nr 3 (z tranzystorem mocy)
Cewka zapłonowa nr 4 (z tranzystorem mocy)
Cewka zapłonowa nr 5 (z tranzystorem mocy)
Cewka zapłonowa nr 6 (z tranzystorem mocy)
Cewka zapłonowa nr 7 (z tranzystorem mocy; silnik VK)
Cewka zapłonowa nr 8 (z tranzystorem mocy; silnik VK)
Zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP
Czujnik masowego przepływu powietrza (rząd 2)
Czujnik masowego przepływu powietrza (
rząd 1) Moduł sterujący VVEL
11 15 Przekaźnik
silnika sterowania przepustnicą Moduł sterujący silnika (ECM)
12 10 Przednia lampa zespolona LH (lampa tylna)
Przednia lampa zespolona RH (lampa tylna)
13 10 Tylna lampa zespolona LH
Tylna lampa zespolona RH Lampka
tablicy rejestracyjnej LH Lampka tablicy rejestracyjnej PRAWA
lampa schowka na
rękawiczki
Jednostka sterująca całkowitym oświetleniem
Przednie gniazdo zasilania
Przełącznik zmiany biegów ATT
Jednostka sterująca AV
14 10 Przednia lampa zespolona LH (światła drogowe)
15 10 Przednia lampa zespolona RH (światła drogowe)
16 15 Reflektor LH (światła mijania)
17 15 Reflektor RH (światła mijania)
18 10 Przekaźnik przednich świateł przeciwmgielnych (przednie światło przeciwmgielne LH, przednie światło przeciwmgielne RH)
19
20 30 Przekaźnik przedniej wycieraczki
Przekaźnik
R1
R2 Przekaźnik sterowania rozrusznikiem

Skrzynka bezpieczników w komorze silnika (E12)

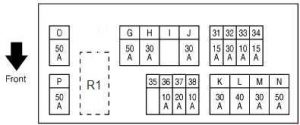

Infiniti FX35 – schemat skrzynki bezpieczników – komora silnika (E12)
Numer [A] Opis
31 15 Przekaźnik klaksonu 1
Alternator
32 30 Złącze opcjonalne
33 10 AWD Jednostka
sterująca Jednostka sterująca wspomagania hamowania
34 15 Przedni wyświetlacz Jednostka
sterowania AV
Widok dookoła Monitor Jednostka sterująca
Głośnik niskotonowy
Tuner radiowy satelitarny
Adapter tel
35
36 10 Moduł sterujący skrzyni biegów (TCM)
37 20 Przekaźnik silnika RAS
38 10 Przekaźnik klaksonowy 2
sol 50 Przekaźnik silnika siłownika VVEL
H. 30 Blok bezpieczników J / B
IPDM E / R
ja
jot 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie kierowcy)
K. 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie pasażera)
L 40 Moduł sterujący nadwozia (BCM)
Automatyczny pozycjoner jazdy Cont
Jednostka sterująca fotela kierowcy
Przełącznik podparcia lędźwiowego Wspornik
boczny
Przełącznik fotela elektrycznego
M 30 Siłownik ABS i jednostka elektroniczna
N 50 Siłownik ABS i jednostka elektroniczna
O 50 Przekaźnik wentylatora chłodzącego 1
P. 50 Blok bezpieczników E213 – nr bezpieczników: Q (automatyczna jednostka sterująca tylnych drzwi), 61 (siłownik pedału przyspieszenia), 62 (przekaźnik fotela sterowany klimatyzacją), 63 (przekaźnik siedzenia sterowany klimatyzacją, przekaźnik podgrzewanego siedzenia)
Przekaźnik
R1 Przekaźnik klaksonowy 1

Blok bezpieczników na dodatnim zacisku akumulatora

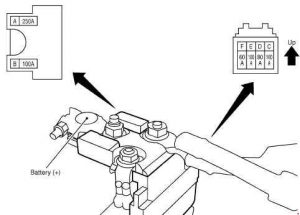

Infiniti FX35 – schemat skrzynki bezpieczników – blok bezpieczników na dodatnim zacisku akumulatora



Numer [A] Opis
A 250 Nr bezpiecznika
alternatora rozrusznika
: C. D, E
B 100 Nr bezpiecznika: O (przekaźnik wentylatora chłodzącego 1), S (przekaźnik wentylatora chłodzącego 2)
C 100 Blok bezpieczników i ogniw topliwych
D 80 Blok bezpieczników J / B (nr bezpieczników: 5, 6, 7, 8, 9, 10, 11)
Do dodatkowego zasilacza
do zasilacza zapłonu
E 100 IPDM E / R (nr bezpiecznika: 10, 11)
do źródła zasilania zapłonu
F 60 IPDM E / R (nr bezpiecznika: 18 (przekaźnik przedniej lampy przeciwmgielnej); przekaźnik wysokiego reflektora, przekaźnik niskiego poziomu reflektora, przekaźnik lampy tylnej)
do źródła zasilania zapłonu

Skrzynka bezpieczników w komorze silnika (E212; silnik VK)

Infiniti FX35 – schemat skrzynki bezpieczników – komora silnika (silnik E212, VK)



Numer [A] Opis
R
S 50 Przekaźnik wentylatora chłodzącego 2
Przekaźnik
R1 Przekaźnik wentylatora chłodzącego 2

Skrzynka bezpieczników w komorze silnika (E213)

Infiniti FX35 – schemat skrzynki bezpieczników – komora silnika (E213)
Numer [A] Opis
61 15 Siłownik pedału przyspieszenia
62 15 Przekaźnik siedzenia sterowany klimatem
63 10 Przekaźnik siedzenia sterowany klimatycznie Przekaźnik
podgrzewanego siedzenia
Q 30 Automatyczna jednostka sterująca tylnymi drzwiami
Przekaźnik
R6 Przekaźnik klaksonowy 2
R8 Przekaźnik utrzymywania hamulca ICC
