Honda Insight (2012-2014) – skrzynka bezpieczników

Honda Insight (2012-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Insight (2012-2014) to bezpiecznik 13(?) w skrzynce bezpiecznikowej.

Skrzynka bezpieczników wewnętrzna

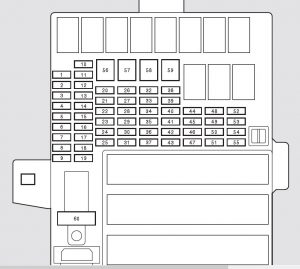

Honda Insight – wnętrze skrzynki bezpieczników
Numer Ampery [A] Opis
1 15 Utworzyć kopię zapasową
2 (7,5) TPMS *
3 20 Okno zasilania kierowcy
4 Nieużywany
5 10 Zapasowe światło
6 10 SRS
7 10 Transmisja SOL
8 7,5 OPDS
9 Nieużywany
10 7,5 A / C
11 7,5 ABS / VSA
12 10 IMA
13 20 Gniazdo ACC
14 7,5 Akcesorium
15 7,5 Światła do jazdy dziennej
16 10 Tylna wycieraczka
17 20 Szyba przednia pasażera
18 20 Tylne okno elektryczne po stronie pasażera
19 20 Boczne okno elektryczne kierowcy
20 15 Pompa paliwowa
21 15 Wycieraczki
22 7,5 Licznik
23 10 Zaryzykować
24 10 Stop / klakson
25 Nieużywany
26 10 LAF
27 30 Główny zamek drzwi
28 20 Główny reflektor
29 10 Małe światło
30 30 Silnik wentylatora chłodnicy
31 7,5 IGPS
32 10 Prawe światło mijania
33 20 Cewka IG
34 10 Lewe światło mijania
35 15 Silnik zamka drzwi 2 (blokada)
36 15 Silnik zamka drzwi 1 (blokada)
37 30 ABS / VSA FSR
38 15 Możliwość wyboru blokady drzwi
39 15 IGP
40 Nieużywany
41 Nieużywany
42 10 IMA 1
43 7,5 Sprzęgło MG
44 7,5 STS
45 7,5 Blokada
46 Nieużywany
47 30 Silnik wentylatora skraplacza
48 10 Lewe światło drogowe
49 15 Silnik zamka drzwi 2 (odblokowanie)
50 15 Silnik zamka drzwi 1 (odblokowanie)
51 10 Prawe światło drogowe
52 15 DBW
53 10 IMA 2
54 Nieużywany
55 10 Podgrzewane lustro * 2, * 3
56 30 Przednia wycieraczka
57 30 Silnik dmuchawy
58 30 Silnik ABS / VSA
59 30 Odmgławiacz tylny * 1
40 Odmgławiacz tylny * 2, * 3
60 Nieużywany
50 Główny IG
*: Modele amerykańskie

* 1: Model US LX
* 2: Modele amerykańskie z wyjątkiem modelu LX i wszystkie modele kanadyjskie
* 3: Modele EX

Skrzynka bezpieczników w komorze silnika

Na akumulatorze

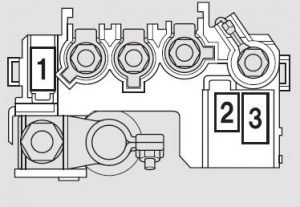

Honda Insight – bezpieczniki – komora silnika (na akumulatorze)
Numer Ampery [A] Opis
1 100 Akumulator, główny, ACG
2 60 EPS
3 20 Klakson, stop, awaryjne

Obok akumulatora

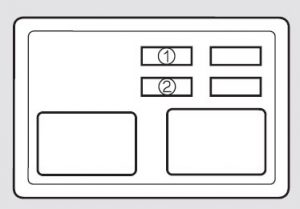

Honda Insight – bezpieczniki –
komora silnika (obok akumulatora)
Numer Ampery [A] Opis
1 15 Cewka zapłonowa (EX)
2 15 Cewka zapłonowa (EX)
