Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Geely MK Cross ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7,5 | (A/C) – klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | (POWER) – napęd szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | (TAIL) – światła pozycyjne i tylne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | (STOP LP) – światła STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | (HAZARD) – światła awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | (ENG ECU) – elektroniczny sterownik silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | (REMOTE) – zdalne sterowanie zamkami drzwi; pilot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | (RR DEF) – ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | (DR LOCK) – centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | (ROOM LP) – oświetlenie wnętrza (osłony, żarówki) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | (MIR) – elektryczny napęd lusterek bocznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | (CIGAR LIGHTER) – zapalniczka (gniazdo przednie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | (IGN COIL) – moduł/cewka zapłonowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | (SRS ECU) – sterownik układu poduszek powietrznych SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | (REMOTE) – zdalne sterowanie zamkami drzwi; pilot | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | (B/UP) – światło cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | (ABS ECU) – hydroelektroniczny sterownik układu ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | (PHONE) – radio (system audio), telefon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | (ALT) – alternator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | (WIPER) – wycieraczki i spryskiwacz szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | (CLUSTER) – zestaw wskaźników (prędkościomierz, obrotomierz, licznik kilometrów, lampki kontrolne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Wolny (Zapasowy) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik reflektorów i świateł tylnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Dmuchawa nagrzewnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | (A/COM) – sprzęgło elektromagnetyczne sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | (STA) – rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | (FRT FOG) – przednie światła przeciwmgielne; tylne przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | (CON FAN) – wentylator skraplacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | (RAD FAN) – wentylator chłodnicy (układ chłodzenia silnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | (HORN) – sygnał dźwiękowy (klakson) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | (MAIN) – do przekaźnika głównego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | (H-LP RH) – prawy reflektor – światła drogowe i mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | (H-LP LH) – lewy reflektor – światła drogowe i mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | (Spare) – wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | (Spare) – wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | (Spare) – wolny (Zapasowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S1 | 20 | (AM2) – stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | 30 | (AM1) – stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S3 | 30 | (P/WDW) – podnośniki szyb (napęd elektryczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S4 | 20 | (BLOWER) – dmuchawa nagrzewnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik wentylatora chłodnicy (układ chłodzenia silnika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik wentylatora skraplacza | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Przekaźnik rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Przekaźnik przednich i tylnych świateł przeciwmgielnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Przekaźnik świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Przekaźnik klaksonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Przekaźnik sprężarki klimatyzacji (A/COM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Przekaźnik główny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 49 pozycji. Najczęściej powtarzające się wartości to 10 A (17 poz.), 20 A (9 poz.), 15 A (7 poz.), 30 A (3 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.

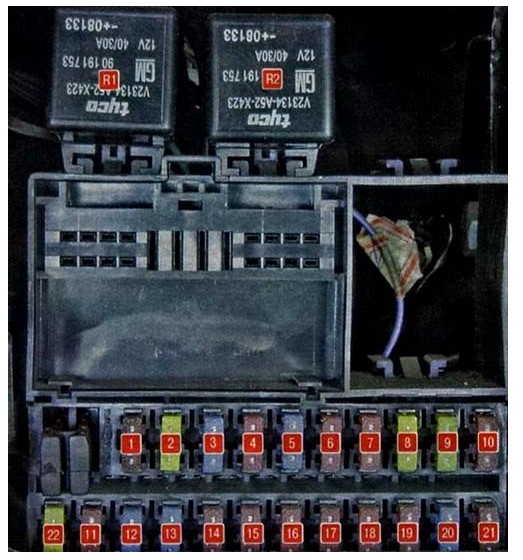

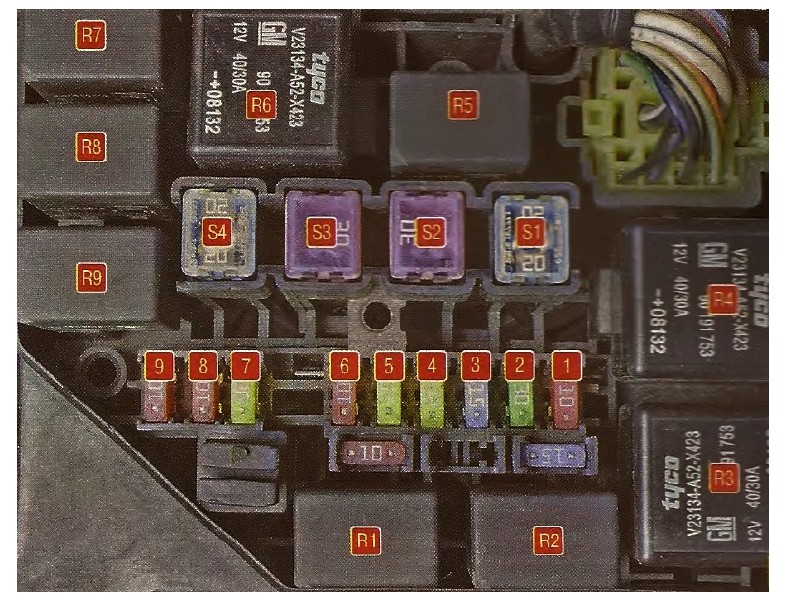

W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: wnętrze pojazdu oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W modelu Geely MK Cross (2006-2015) za ten obwód odpowiada pozycja 12 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely MK Cross (2006-2015) tego obwodu pilnuje pozycja R5 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) znajdziesz go tutaj: pozycja 20 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) za ten obwód odpowiada pozycja 20 o wartości 15 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely MK Cross (2006-2015) tego obwodu pilnuje pozycja 7 o wartości 10 A w skrzynce: wnętrze pojazdu, pozycja 9 o wartości 20 A w skrzynce: wnętrze pojazdu, pozycja 15 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) znajdziesz go tutaj: pozycja 5 o wartości 20 A w skrzynce: komora silnika oraz pozycja R1 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) za ten obwód odpowiada pozycja 1 o wartości 7,5 A w skrzynce: wnętrze pojazdu, pozycja 1 o wartości 10 A w skrzynce: komora silnika, pozycja R8 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely MK Cross (2006-2015) tego obwodu pilnuje pozycja 8 o wartości 20 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) znajdziesz go tutaj: pozycja 18 o wartości 10 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely MK Cross (2006-2015) za ten obwód odpowiada pozycja S3 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely MK Cross (2006-2015) tego obwodu pilnuje pozycja 3 o wartości 15 A w skrzynce: komora silnika oraz pozycja R4 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
