Rok produkcji: 2023, 2024, 2025, 2026, 2027, 2028.
Geely Boyue L ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

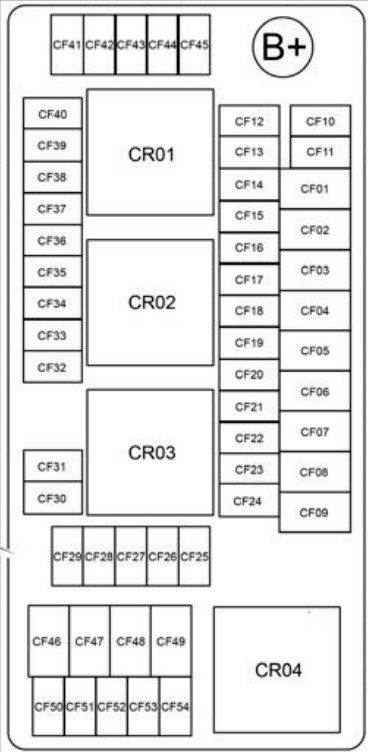

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF01 | 30 | Bezpiecznik modułu tylnego siedzenia SMB* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF02 | 40 | Bezpiecznik modułu fotela kierowcy SMD* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF03 | 30 | Bezpiecznik modułu zabezpieczenia przeciwzgnieceniowego szyby 1 RAPM1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF04 | 30 | Bezpiecznik modułu sterującego audio AUD* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF05 | 40 | Bezpiecznik modułu fotela pasażera SMP* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF06 | 30 | Bezpiecznik modułu zabezpieczenia przeciwzgnieceniowego szyb 2 (RAPM2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF07 | 30 | Bezpiecznik modułu sterującego elektryczną klapą tylną POT* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF08 | 25 | Bezpiecznik modułu sterującego systemem multimedialnym DHU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF09 | 30 | Bezpiecznik zasilania bramy BGM Power2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF10 | 5 | Bezpiecznik modułu sterującego jazdą autonomiczną ADCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF11 | 5 | Bezpiecznik lewego radaru tylnego SODL i prawego radaru tylnego SODR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF12 | 5 | Bezpiecznik cewki przekaźnika RLY COIL3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF13 | 7,5 | Moduł przełączników drzwi kierowcy i bezpiecznik świateł tylnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF15 | 5 | Bezpiecznik elektronicznego selektora biegów EGSM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF18 | 5 | Bezpiecznik rejestratora wideo DVR i modułu systemu poboru opłat ETCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF19 | 10 | Bezpiecznik wyświetlacza systemu informacyjnego kierowcy DIS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF20 | 5 | Bezpiecznik modułu anteny systemu telematycznego TCAM oraz anteny częstotliwości radiowej RFA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF21 | 5 | Bezpiecznik modułu kierownicy SWM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF22 | 5 | Bezpiecznik wyświetlacza konsoli centralnej CSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF23 | 5 | Bezpiecznik czujnika deszczu i światła RLSM oraz modułu Bluetooth/NFC BNCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF24 | 10 | Bezpiecznik złącza diagnostycznego OBD II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF25 | 30 | Bezpiecznik modułu sterującego szyberdachem SRM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF25 | 20 | Bezpiecznik elektrycznej rolety przeciwsłonecznej (SUN CURTAIN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF26 | 5 | Bezpiecznik HUD* — wyświetlacz przezierny, przednia kamera FLC* i DMC* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF27 | 10 | Bezpiecznik lampy AMB LP* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF28 | 5 | Bezpiecznik podzespołów zestawu wskaźników, oświetlenia schowka, oświetlenia osłony przeciwsłonecznej, zespołu przełączników tablicy przyrządów, czujnika natężenia światła, lampki sufitowej, lusterka wewnętrznego oraz przełącznika sterowania klapą tylną | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF29 | 5 | Bezpiecznik obwodu ładowania bezprzewodowego* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF30 | 15 | Bezpiecznik modułu sterującego oświetleniem wnętrza ILCM* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF31 | 10 | Bezpiecznik przedniego portu USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF32 | 10 | Bezpiecznik tylnego portu USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF35 | 20 | Bezpiecznik gniazda 12V w konsoli centralnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF36 | 15 | Bezpiecznik podgrzewanej kierownicy HSW* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF37 | 5 | Bezpiecznik jednostki zapachowej AFU* i jonizatora powietrza ION* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF38 | 20 | Bezpiecznik modułu sterującego HCML, lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF39 | 5 | Bezpiecznik rejestratora wideo DVR* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF40 | 20 | Bezpiecznik modułu sterującego prawym reflektorem HCMR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF46 | 30 | Bezpiecznik zasilania bramy BGM Power1, zasilanie 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF48 | 25 | Bezpiecznik zasilania BGM i modułu zamków CDL/BGM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF49 | 25 | Bezpiecznik zasilania zapłonu (IGN) CJB_IGN w skrzynce przekaźników i bezpieczników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF50 | 20 | Bezpiecznik zasilania zapłonu (IGN) EJB_IGN w skrzynce bezpieczników i przekaźników komory silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF51 | 5 | Bezpiecznik* modułu systemu poboru opłat ETCM* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF52 | 5 | Bezpiecznik systemu biernego bezpieczeństwa SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF53 | 10 | Bezpiecznik czujnika systemu wspomagania parkowania PAS* i modułu automatycznego pozycjonowania układu kierowniczego ADPU* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

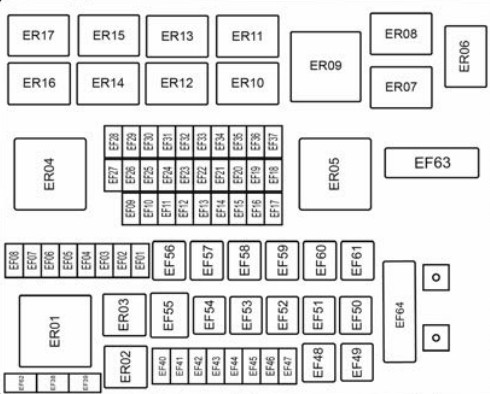

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EF01 | 5 | Bezpiecznik wyłącznika świateł stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF02 | 30 | Bezpiecznik TCU* (moduł sterujący skrzynią biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF03 | 30 | Bezpiecznik TCU* (moduł sterujący skrzynią biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF04 | 5 | Bezpiecznik cewek przekaźników (Coil RLY): przekaźnik ogrzewania tylnej szyby, przekaźnik wycieraczki przedniej — bieg niski, przekaźnik pompy oleju, przekaźnik LNG, przekaźnik wycieraczki przedniej — bieg wysoki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF05 | 5 | Bezpiecznik ECM (sterownika silnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF06 | 20 | Bezpiecznik pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF07 | 20 | Bezpiecznik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF08 | 15 | Bezpiecznik odmgławiania przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF18 | 5 | Bezpiecznik silnika regulacji wysokości reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF19 | 5 | ECM (sterownik silnika), PCM* (sterownik układu napędowego), TCM* (sterownik skrzyni biegów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF20 | 5 | Elektryczne wspomaganie kierownicy (EPAS), moduł sterujący dynamiką jazdy (VDDM), moduł hamulca postojowego (BBM), moduł bramy sieciowej (BGM), moduł sterujący fotelem elektrycznym (EGSM), moduł sterujący nadwoziem (BCM), zapasowy moduł sterujący hamulcem (RBCM), jednostka sterująca pojazdem (VCU) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF21 | 5 | Bezpiecznik APS (czujnik położenia pedału przyspieszenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF23 | 10 | Bezpiecznik ETC* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF25 | 15 | Bezpiecznik DEM* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF26 | 20 | Bezpiecznik HCML (moduł lewego reflektora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF27 | 20 | Bezpiecznik HCMR (moduł prawego reflektora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF33 | 5 | Bezpiecznik cewki przekaźnika pompy paliwa RLY* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF34 | 15 | Bezpiecznik cewki zapłonowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF35 | 15 | Bezpiecznik czujnika tlenu (O2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF36 | 20 | Bezpiecznik ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF37 | 10 | Bezpiecznik zaworów elektromagnetycznych i czujników* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF41 | 10 | Bezpiecznik ETC* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF42 | 5 | Bezpiecznik FSRL* (przedni lewy moduł radaru) i FSRR* (przedni prawy moduł radaru) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF43 | 30 | Bezpiecznik spryskiwacza szyby przedniej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF45 | 15 | Bezpiecznik wycieraczki tylnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF46 | 30 | Bezpiecznik BGM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF48 | 60 | Bezpiecznik VDDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF49 | 40 | Bezpiecznik VDDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF50 | 40 | Wentylator nagrzewnicy kabiny, bezpiecznik HBMF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF51 | 40 | Bezpiecznik CPSR* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF52 | 30 | Bezpiecznik wycieraczki przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF53 | 40 | Bezpiecznik ogrzewania przedniej szyby*, lewy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF54 | 30 | Bezpiecznik ogrzewania tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF56 | 30 | Bezpiecznik TCU2, siłownik sprzęgła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF57 | 30 | Bezpiecznik zasilania przekaźnika rozrusznika* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF58 | 30 | Bezpiecznik TCU1, moduł siłownika sprzęgła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF61 | 40 | Bezpiecznik odmgławiania przedniej szyby*, prawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF63 | 60 | Bezpiecznik wentylatora chłodnicy* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EF63 | 80 | Bezpiecznik wentylatora chłodnicy* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W sumie skrzynki mieszczą 82 pozycje. Najczęściej powtarzające się wartości to 5 A (25 poz.), 30 A (17 poz.), 20 A (10 poz.), 10 A (9 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: wnętrze pojazdu oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W Geely Boyue L tego obwodu pilnuje pozycja CF35 o wartości 20 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Boyue L znajdziesz go tutaj: pozycja EF06 o wartości 20 A w skrzynce: komora silnika oraz pozycja EF33 o wartości 5 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Boyue L za ten obwód odpowiada pozycja EF43 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely Boyue L tego obwodu pilnuje pozycja EF04 o wartości 5 A w skrzynce: komora silnika, pozycja EF45 o wartości 15 A w skrzynce: komora silnika, pozycja EF52 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Boyue L znajdziesz go tutaj: pozycja EF63 o wartości 60 A w skrzynce: komora silnika oraz pozycja EF63 o wartości 80 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Boyue L za ten obwód odpowiada pozycja EF20 o wartości 5 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Geely Boyue L tego obwodu pilnuje pozycja EF04 o wartości 5 A w skrzynce: komora silnika oraz pozycja EF54 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Geely Boyue L znajdziesz go tutaj: pozycja CF20 o wartości 5 A w skrzynce: wnętrze pojazdu. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
