Geely CK Gleagle (2005-2016) - skrzynka bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Geely CK Gleagle ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

Schematy skrzynek bezpieczników i przekaźników – Geely CK Gleagle

Komora silnika

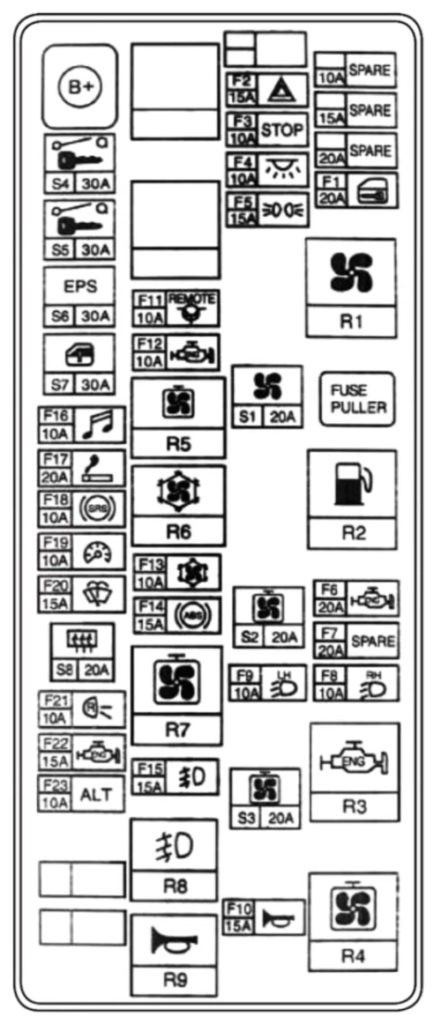

Schemat skrzynki bezpieczników Geely CK Gleagle — Geely CK Gleagle — rozmieszczenie bezpieczników

Numer	Ampery [A]	Opis
F1	20	Centralny zamek
F2	15	Alarm
F3	10	Sygnał STOP
F4	10	Oświetlenie wnętrza, lampki drzwiowe, pamięć radia
Reklama
F5	15	Światło boczne
F6	20	Pompa paliwa
F7	20	SPARE – wolny
F8	10	Światło prawego reflektora
F9	10	Światło lewego reflektora
F10	15	Sygnał dźwiękowy
F11	10	Centralna jednostka sterująca
F12	10	Sterownik silnika i wyjście diagnostyki usterek
F13	10	Sprężarka
F14	15	ABS
F15	15	Światło przeciwmgielne
F16	10	Radio samochodowe i napęd lusterek
F17	20	Zapalniczka
F18	10	Poduszka powietrzna
F19	10	Tablica przyrządów
F20	15	Wycieraczki
F21	10	Bieg wsteczny
F22	15	Gotowość silnika i cewka zapłonowa
F23	10	Alternator
S1	20	Bezpiecznik nagrzewnicy
Reklama
S2	20	Bezpiecznik wentylatora chłodnicy
S3	20	Bezpiecznik wentylatora A/C
S4	30	Bezpiecznik stacyjki
S5	30	Bezpiecznik stacyjki
S6	30	Bezpiecznik EPS
S7	30	Bezpiecznik podnośnika szyby
S8	20	Bezpiecznik ogrzewania tylnej szyby
R1		Przekaźnik nagrzewnicy
R2		Przekaźnik pompy paliwa
R3		Przekaźnik gotowości silnika
R4		Przekaźnik wentylatora A/C
R5		Przekaźnik klimatyzacji
R6		Przekaźnik sprężarki
R7		Przekaźnik wentylatora chłodnicy
R8		Przekaźnik światła przeciwmgielnego
Reklama
R9		Przekaźnik klaksonu

Rozkład wartości bezpieczników

W sumie skrzynka mieści 40 pozycji. Najczęściej powtarzające się wartości to 10 A (12 poz.), 20 A (8 poz.), 15 A (7 poz.), 30 A (4 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.

Zobacz również: Geely Atlas Pro (2016-2026) - skrzynka bezpieczników

Od czego zacząć przy typowych objawach

Nie działa gniazdo 12 V lub zapalniczka — bezpiecznik F17 o wartości 20 A, komora silnika
Ciemna tablica przyrządów — bezpiecznik F19 o wartości 10 A, komora silnika
Nie działa radio — bezpiecznik F16 o wartości 10 A, komora silnika
Nie działają wycieraczki — bezpiecznik F20 o wartości 15 A, komora silnika
Nie działa klimatyzacja lub nawiew — bezpiecznik R5, komora silnika
Nie działają szyby elektryczne — bezpiecznik S7 o wartości 30 A, komora silnika
Nie działa centralny zamek — bezpiecznik F1 o wartości 20 A, komora silnika
Nie działają światła przeciwmgielne — bezpiecznik F15 o wartości 15 A, komora silnika

Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.

Lokalizacja skrzynki bezpieczników

W tym modelu skrzynka bezpieczników znajduje się w jednym miejscu: komora silnika. Skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajdę bezpiecznik zapalniczki w Geely CK Gleagle (2005-2016)?

W Geely CK Gleagle (2005-2016) tego obwodu pilnuje pozycja F17 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Geely Boyue Cool (od 2023) - skrzynka bezpieczników

Który bezpiecznik odpowiada za pompę paliwa w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) znajdziesz go tutaj: pozycja F6 o wartości 20 A w skrzynce: komora silnika oraz pozycja R2 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika wycieraczek — gdzie jest w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) za ten obwód odpowiada pozycja F20 o wartości 15 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik centralnego zamka w Geely CK Gleagle (2005-2016)?

W Geely CK Gleagle (2005-2016) tego obwodu pilnuje pozycja F1 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Geely CK Gleagle (2005-2016) — gdzie jest bezpiecznik wentylatora chłodnicy?

W modelu Geely CK Gleagle (2005-2016) znajdziesz go tutaj: pozycja S2 o wartości 20 A w skrzynce: komora silnika oraz pozycja R7 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik klimatyzacji w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) za ten obwód odpowiada pozycja S3 o wartości 20 A w skrzynce: komora silnika, pozycja R4 w skrzynce: komora silnika, pozycja R5 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Geely Boyue L (od 2023) - skrzynka bezpieczników

Gdzie znajduje się bezpiecznik wspomagania kierownicy w Geely CK Gleagle (2005-2016)?

W Geely CK Gleagle (2005-2016) tego obwodu pilnuje pozycja S6 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik ogrzewania tylnej szyby w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) znajdziesz go tutaj: pozycja S8 o wartości 20 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik radia w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) za ten obwód odpowiada pozycja F16 o wartości 10 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za szyby elektryczne w Geely CK Gleagle (2005-2016)?

W Geely CK Gleagle (2005-2016) tego obwodu pilnuje pozycja S7 o wartości 30 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika świateł przeciwmgielnych — gdzie jest w Geely CK Gleagle (2005-2016)?

W modelu Geely CK Gleagle (2005-2016) znajdziesz go tutaj: pozycja F15 o wartości 15 A w skrzynce: komora silnika oraz pozycja R8 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
