Ford S-MAX (2006-2015) – skrzynka bezpieczników
Ford S-MAX (2006-2015) – schemat skrzynki bezpieczników
Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pierwsza generacja Forda S-MAX produkowana była w latach 2006-2015. VAN amerykańskiej firmy wyglądem przypominał inny model Forda – Galaxy. Miał jednak bardziej sportową charakterystykę. Ma tę samą płytę podłogową co Mondeo 4. generacji. Auto zostało zaprojektowane przez Davida Hiltona. W 2010 roku przeszedł facelifting.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie S-MAX (2006-2015) to bezpiecznik F19 w skrzynce bezpiecznikowej w przedziale pasażerskim.

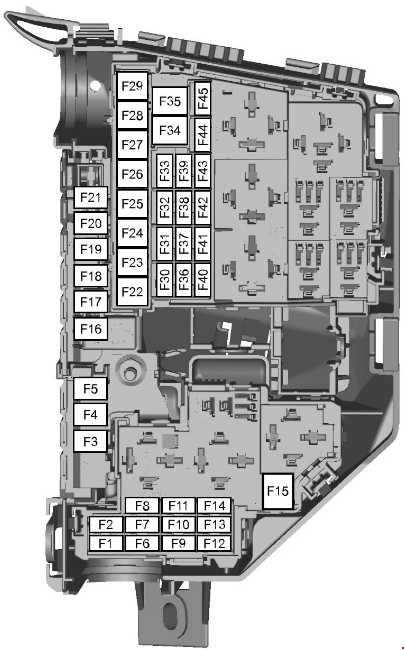

Skrzynka bezpieczników w komorze silnika
| Nr | Ampery [A] | Opis |
| F1 | 10 | Moduł sterujący skrzyni biegów (AWF21) |
| 15 | Moduł sterujący skrzynią biegów (MPS6) | |
| F2 | 5 | Monitorowanie świec żarowych (silniki Diesla) |
| 5 | Monitorowanie świec żarowych parownika
(2,0 l Duratorq-TDCi Norma V i 2,2 l Duratorq-TDCi Norma V). |
|
| F3 | 70 | Wentylator chłodzenia silnika –
podwójny wentylator (2,3 l Duratec-HE i 2,2 l Duratorq-TDCi automatyczny). |
| 80 | Elektrohydrauliczne wspomaganie kierownicy (EHPAS)
(1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V i 2,0 l Duratorq-TDCi). |
|
| F4 | 60 | Świece żarowe |
| F5 | 60 | Wentylator chłodzenia silnika
(1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi ręczna, 2,0 l Duratec-HE, 2,3 l Duratec-HE i 2,0 l EcoBoost SCTi) |
| 70 | Wentylator chłodzenia silnika – podwójny wentylator (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Czujnik HEGO (1,6 l Duratorq-TDCi) |
| 10 | Czujnik HEGO;
Czujnik CMS; Czujnik tlenu (sterowanie silnikiem). |
|
| 20 | Świeca żarowa parownika
(2,0 l Duratorq-TDCi Norma V i 2,2 l, Duratorq-TDCi Norma V). |
|
| F7 | 5 | Cewki przekaźników |
| F8 | 10 | Moduł sterujący układu napędowego;
Dozownik paliwa; Czujnik MAF; Zawór sterujący ciśnieniem w szynie paliwowej (sterowanie silnikiem). |
| 20 | Moduł sterowania zespołem napędowym
(2,0 l EcoBoost SCTi i 2,0 l, Duratorq-TDCi Norma V) |
|
| 15 | Moduł sterowania zespołem napędowym
(1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi i 2,2 l, Duratorq-TDCi Norma V) |
|
| F9 | 10 | Czujnik MAF;
Wtryskiwacze paliwa (sterowanie silnikiem) |
| 5 | Pompa paliwa;
Parownik (2,0 l Duratorq-TDCi Norma V) |
|
| 7.5 | Czujnik MAF;
Zawór obejściowy EGR; Pompa paliwa parownik (2,2 l Duratorq-TDCi Norma V) (sterowanie silnikiem) |
|
| 7.5 | Zawór upustowy;
Czujnik TMAF; Aktywna przesłona kratki; Zawór obejściowy; Cewka przekaźnika. Dodatkowa pompa wodna (1,6 l EcoBoost SCTi) |
|
| F10 | 10 | Moduł sterujący silnika
(2,0 l Duratorq-TDCi). |
| 7.5 | Dodatkowa praca, pompa wodna (1,6 l EcoBoost SCTi). | |
| F11 | 10 | Zawór PCV;
Zawór VCV; Czujnik wody w paliwie; Dźwiękowy zawór upustowy; Zawór sterujący zawirowaniem; Zawór zmiennego dolotu; zawór EGR; Zawór kontroli oleju IVVT (sterowanie silnikiem); Czujnik T.MAF; Zawór zmiennego rozrządu wydechu; Aktywna przesłona kratki; Zawór odpowietrzania kanistra; Zawór sterujący turbo; Zawór upustowy (sterowanie silnikiem). |
| 10 | Zawór sterujący turbo;
Czujnik MAF; Aktywna przesłona kratki; Zawór EGR; Zawór VCV (1,6 l Duratorq-TDCi) |
|
| 5 | Czujnik MAF;
Czujnik wody w paliwie; Aktywna przesłona kratki; Wlotowy zawór dozujący (2,0 l Duratorq-TDCi Norma V). |
|
| 7.5 | Ciśnienie w szynie paliwowej;
Dozownik paliwa; Aktywna przesłona kratki (2,2 l Duratorq-TDCi Norma V). |
|
| 10 | Zawór sterujący turbosprężarką;
Zmienny zawór rozrządu zaworów dolotowych; Zawór zmiennego rozrządu wydechu; Zawór oczyszczania kanistrów; Elektryczny zawór obejściowy (1,6 l EcoBoost SCTi). |
|
| F12 | 10 | Cewka na wtyczce;
Zawór opróżniania kanistra; Wyłącznik ciśnieniowy wspomagania kierownicy (sterowanie silnikiem). |
| 10 | Przepustnica EGR;
Zmienne sterowanie turbo (2,0 l Duratorq-TDCi) |
|
| 5 | Cewki przekaźnika
(2,0 l Duratorq-TDCi Norma V, 2,2 l, Duratorq-TDCi Norma V i 1,5 l Duratorq-TDCi) |
|
| 15 | Cewki zapłonowe
(1,6 l EcoBoost SCTi i 2,0 l EcoBoost SCTi) |
|
| F13 | 15 | Klimatyzacja |
| F14 | 15 | Podgrzewacz filtra oleju napędowego
(2,0 l Duratorq-TDCi, 2,0 l, Duratorq-TDCi Norma V i 1,6 l, Duratorq-TDCi) |
| 10 | Czujniki F1EGO
(2,2 l Duratorq-TDCi Norma V) |
|
| F15 | 40 | Przekaźnik rozrusznika |
| F 16 | 80 | Dodatkowa nagrzewnica silnika wysokoprężnego (PTC) |
| F17 | 60 | Zasilanie centralnej skrzynki bezpiecznikowej A |
| F18 | 60 | Zasilanie centralnej skrzynki bezpiecznikowej B |
| F19 | 60 | Zasilanie tylnej skrzynki bezpiecznikowej C |
| F20 | 60 | Zasilanie tylnej skrzynki bezpiecznikowej D |
| F21 | 30 | VQM / inne niż VQM:
klaster / audio / AC / FLR |
| F22 | 30 | Moduł wycieraczek szyby przedniej |
| F23 | 30 | 2006-2008:
Ogrzewana szyba tylna. |
| 25 | 2009-2015:
Podgrzewana szyba tylna. |
|
| F24 | 30 | Spryskiwacz reflektorów |
| F25 | 30 | Zawory ABS |
| F26 | 40 | Pompa ABS |
| F27 | 30 | 2006-2010:
Nagrzewnica na paliwo. |
| 25 | 2011-2015:
Nagrzewnica na paliwo. |
|
| F28 | 40 | Dmuchawa nagrzewnicy |
| F29 | – | Nieużywany |
| F30 | 5 | 2011-2015:
ABS 30. |
| F31 | 15 | Klakson |
| F32 | 5 | 2009-2015:
Nagrzewnica na paliwo – zdalne sterowanie. |
| F33 | 5 | Moduł włącznika światła;
Cewki skrzynki bezpieczników w komorze silnika. |
| F34 | 40 | Podgrzewana szyba przednia (lewa strona) |
| F35 | 40 | Podgrzewana szyba przednia (prawa strona) |
| F36 | 5 | 2006-2010:
ABS. |
| 15 | 2011-2015:
Zasilanie wycieraczki tylnej 15. |
|
| F37 | 10 | 2006-2010:
Podgrzewane dysze spryskiwaczy przednich. |
| 7.5 | 2011-2015:
Podgrzewane dysze spryskiwaczy przednich; FLR + FSM KL15. |
|
| F38 | 5 | 2006-2010:
Adaptacyjny tempomat (ACC). |
| 10 | 2011-2015:
Zasilanie PCM / TCM / EHPAS15. |
|
| F39 | 15 | Adaptacyjny system oświetlenia przedniego (AFS). |
| F40 | 5 | 2011-2015:
Moduł poziomowania reflektorów; AFS. |
| F41 | 20 | Tablica przyrządów |
| F42 | 10 | 2006-2010:
Moduł sterujący silnika; Moduł sterujący skrzyni biegów; Elektryczne hydrauliczne wspomaganie kierownicy (EHPAS). |
| 5 | 2011-2015:
IP klaster. |
|
| F43 | 5 | 2006-2010:
Poziomowanie reflektorów; Adaptacyjny system oświetlenia przedniego (AFS). |
| 15 | 2011-2015:
Moduł audio; BVC; Moduł DAB. |
|
| F44 | 20 | Elektrohydrauliczny moduł wspomagania kierownicy
(2,0 l Duratorq-TDCi); Pompa próżniowa (2,5 l Duratec-ST) |
| 5 | 2011-2015:
Automatyczna klimatyzacja/ręczna klimatyzacja. |
|
| F45 | 5 | 2006-2010:
Wycieraczka tylnej szyby. |
| 15 | 2011-2015:
FLR (Start Stop). |
Panel bezpieczników przedziału pasażerskiego (2006-2009)
| Nr | Ampery [A] | Opis |
| F1 | 5 | Czujnik deszczu |
| F2 | 10 | Zasilanie SRS (poduszka powietrzna) |
| F3 | 5 | ABS;
Czujnik odchylenia kierunkowego (ESP); Elektryczny hamulec postojowy (EPB); Zasilanie pedału przyspieszenia. |
| F4 | 7.5 | Zasilanie elektroniczne;
Zasilanie pedału przyspieszenia; Bezpiecznik elektroniczny. |
| F5 | 15 | 2006-2007:
Tylna wycieraczka |
| F6 | 15 | System audio (w tym sterowanie głosowe) |
| F7 | 7.5 | Moduł kierownicy |
| F8 | 5 | Grupa |
| F9 | 15 | Główna wiązka |
| F10 | 20 | Szyberdach elektryczny |
| F11 | 7.5 | Światła cofania |
| F12 | – | Nieużywany |
| F13 | 15 | Przednia lampa przeciwmgielna |
| F14 | 15 | Spryskiwacz przedniej szyby |
| F15 | 10 | Tempomat adaptacyjny (ACC) |
| F 16 | – | Nieużywany |
| F17 | 10 | Lampy wewnętrzne |
| F18 | 5 | Immobilizer silnika |
| F19 | 15 | Zapalniczka |
| F20 | – | Nieużywany |
| F21 | 5 | 2006-2007:
Radio; Czujnik deszczu. 2008-2009: Odbiornik częstotliwości; Czujnik ruchu we wnętrzu. |
| F22 | 20 | Pompa paliwowa |
| 7.5 | Pompa paliwa (2,2 l Duratorq) | |
| F23 | – | Nieużywany |
| F24 | 5 | Stacyjka |
| F25 | 10 | Klapka wlewu paliwa |
| F26 | 5 | Sygnalizator dźwiękowy rezerwowy (system alarmowy);
OBD II (diagnostyka komputera pokładowego). |
| F27 | 5 | Jednostka kolumny kierownicy;
Moduł klimatyzacji. |
| F28 | 5 | Włącznik świateł hamowania |
Panel bezpieczników przedziału pasażerskiego (2010-2015)
| Nr | Ampery [A] | Opis |
| F1 | 7.5 | Moduł kierownicy |
| F2 | 5 | Grupa |
| F3 | 10 | Lampy wewnętrzne |
| F4 | 5 | Immobilizer silnika |
| F5 | 7.5 | Adaptacyjny tempomat (ACC) |
| F6 | 5 | Czujnik deszczu |
| F7 | 20 | Zapalniczka |
| F8 | 10 | Zasilanie odblokowujące klapkę wlewu paliwa |
| F9 | 15 | Spryskiwacze szyby przedniej – tył |
| F10 | 15 | Spryskiwacze szyby przedniej – przód |
| F11 | 10 | Zasilanie zwalniania bagażnika |
| F12 | 10 | Zasilanie zamka klapki wlewu paliwa |
| F13 | 20 | Pompa paliwowa |
| 7.5 | Pompa paliwa (2,2 l Duratorq-TDCi Norma V) | |
| F14 | 5 | Odbiornik częstotliwości zdalnej;
Czujnik ruchu we wnętrzu. |
| F15 | 5 | Stacyjka |
| F 16 | 5 | Sygnalizator dźwiękowy rezerwowy (system alarmowy);
OBD II (diagnostyka komputera pokładowego). |
| F17 | 5 | Urządzenie uruchamiające wibracje kierownicy |
| F18 | 10 | Zasilanie SRS (poduszka powietrzna) |
| F19 | 7.5 | ABS;
Czujnik odchylenia kierunkowego (ESC); Elektryczny hamulec postojowy (EPB); Zasilanie pedału przyspieszenia. |
| F20 | 7.5 | Zasilanie elektroniczne;
Bezpiecznik elektroniczny; Automatycznie ściemniające się lusterko; Ostrzeżenie o opuszczeniu pasa ruchu. |
| F21 | 15 | Zasilanie radiowe |
| F22 | 5 | Włącznik świateł hamowania |
| F23 | 20 | Szyberdach |
| F24 | 5 | Zasilanie modułu klimatyzacji i kolumny kierownicy |
Tylna skrzynka bezpieczników
| Nr | Ampery [A] | Opis |
| FA1 | 25 | Moduł drzwi (lewy przód)
(podnoszenie/opuszczanie szyby, centralny zamek, elektrycznie składane lusterko, podgrzewane lusterko) |
| FA2 | 25 | Moduł drzwi (prawy przód)
(podnoszenie/opuszczanie szyby, centralny zamek, elektrycznie składane lusterko, podgrzewane lusterko) |
| FA3 | 25 | Moduł drzwi (lewe tylne)
(podnoszenie/opuszczanie szyby) |
| FA4 | 25 | Moduł drzwi (prawe tylne)
(podnoszenie/opuszczanie szyby) |
| FA5 | 10 | Ryglowanie tylne
(bez modułów tylnych drzwi). |
| FA6 | 15 | Dodatkowe gniazdo zasilania |
| FA7 | 5 | Cewki przekaźników |
| FA8 | 20 | 2010-2015:
Moduł pojazdu bezkluczykowego. |
| FA9 | 5 | 2011-2015:
Cewki przekaźników. |
| FA10 | 30 | 2006-2010:
Elektryczny fotel kierowcy. |
| FA11 | 20 | Akcesoria;
Moduł przyczepy. |
| FA12 | 30 | 2011-2015:
Elektryczny fotel kierowcy |
| FB1 | 5 | 2006-2010:
Moduł pomocy w parkowaniu; System wykrywania martwego pola. |
| 15 | 2011-2015:
System Sunblind |
|
| FB2 | 15 | Moduł zawieszenia |
| FB3 | 15 | Podgrzewane siedzenie kierowcy |
| FB4 | 15 | Podgrzewane siedzenie pasażera z przodu |
| FB5 | – | Nieużywany |
| FB6 | 10 | Klimatyzacja z tyłu |
| FB7 | – | Nieużywany |
| FB8 | 10 | 2010:
System rolet przeciwsłonecznych. |
| 5 | 2011-2015:
Pomoc w parkowaniu; BLIS. |
|
| FB9 | 30 | Elektryczny fotel pasażera z przodu |
| FB10 | 10 | Sygnalizator dźwiękowy antykradzieżowy |
| FB11 | – | Nieużywany |
| FB12 | – | Nieużywany |
| FC1 | 7.5 | Elektryczne szyby tylne |
| FC2 | 30 | Elektryczny hamulec postojowy (EPB) |
| FC3 | 30 | Elektryczny hamulec postojowy (EPB) |
| FC4 | 10 | Klimatyzacja z tyłu |
| FC5 | 7.5 | 2006-2010:
Zmieniarka CD; System rozrywki dla tylnych siedzeń. |
| 20 | 2011-2015:
Pojazd bezkluczykowy |
|
| FC6 | 20 | Tylna dmuchawa klimatyzacji |
| FC7 | 5 | Moduł funkcji pamięci siedzenia |
| FC8 | 20 | 2010:
Moduł pojazdu bezkluczykowego. |
| 7.5 | 2011-2015:
System rozrywki dla tylnych siedzeń; Zmieniarka CD. |
|
| FC9 | 20 | 2010-2015:
Wzmacniacz audio |
| FC10 | 10 | 2010-2015:
Audio Sony. |
| FC11 | – | Nieużywany |
