Ford Ka (2008.09.15-2010.10.31) – skrzynka bezpieczników
Ford Ka (2008.09.15-2010.10.31) – schemat skrzynki bezpieczników
Rok produkcji: 2008, 2009, 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Ka (2008.09.15-2010.10.31) to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.
Bezpieczniki na desce rozdzielczej
| Amp [A] | Opis | Lokalizacja |

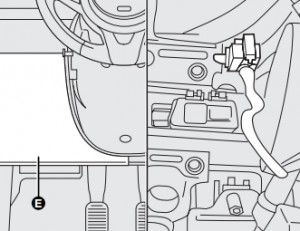

| 5 | Odparowywanie lusterek bocznych znajduje się w obszarze gniazda diagnostycznego | Aby uzyskać dostęp do bezpiecznika, należy zdjąć wciśniętą osłonę E. |

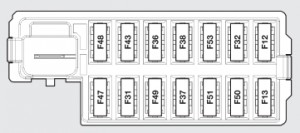

Skrzynka bezpieczników w przedziale pasażerskim
| Nr | Amp [A] | Opis |
| F12 | 7,5 | Zasilanie prawego światła mijania |
| F13 | 7,5 | Lewe światła mijania i zasilanie jednostki
sterującej ustawieniem reflektorów. |
| F31 | 5 | Przełącznik zespołu połączeniowego
komory silnika. |
| F32 | 7,5 | Przednie i tylne światła pozycyjne;
Oświetlenie bagażnika i kałuż. |
| F36 | 10 | Gniazdo diagnostyczne;
Radio; Klimatyzacja; EOBD. |
| F37 | 5 | Włącznik świateł hamowania;
Węzeł tablicy rozdzielczej. |
| F38 | 20 | Centralny zamek drzwi |
| F43 | 15 | Pompa spryskiwacza szyby
przedniej/tylnej |
| F47 | 20 | Elektrycznie sterowane szyby
po stronie kierowcy |
| F48 | 20 | Elektrycznie sterowane szyby
po stronie pasażera |
| F49 | 5 | Czujnik parkowania;
Włączniki podświetlenia; Elektryczne lusterka. |
| F50 | 7,5 | Węzeł poduszki powietrznej |
| F51 | 7,5 | Przełącznik radiowy;
Konwergencja; Klimatyzacja; Światła hamowania; Sprzęgło. |
| F53 | 5 | Węzeł tablicy rozdzielczej |

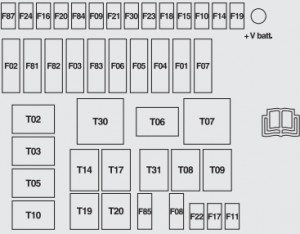

Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| F01 | 60 | Jednostka sterująca komputera nadwozia |
| F02 | 20 | Subwoofer;
Wzmacniacz audio hi-fi. |
| F03 | 20 | Stacyjka |
| F04 | 40 | Jednostka sterująca ABS (zasilanie pompy) |
| F05 | 70 | EPS |
| F06 | 20 | Jednobiegowy wentylator chłodzący silnik |
| 30 | Jednobiegowy wentylator chłodzący silnik;
Wolnoobrotowy wentylator chłodzący silnik. |
|
| F07 | 40 | Wentylator chłodzący silnik o dużej prędkości |
| F08 | 30 | Wentylator układu klimatyzacji |
| F09 | – | Zapasowy |
| F10 | 15 | Klakson |
| F11 | 10 | Układ sterowania silnikiem (obciążenia wtórne) |
| F14 | 15 | Główne reflektory |
| F15 | 15 | Podgrzewane siedzenia |
| F 16 | 7,5 | +15 Sterownik silnika |
| F17 | 10 | Jednostka sterująca silnika |
| F18 | 7,5 | Jednostka sterująca silnika (1,2 l Duratec) |
| 7,5 | Sterownik silnika, cewka przekaźnika (1,3 l Duratorq) | |
| F19 | 7,5 | Sprężarka do kondycjonera |
| F20 | 30 | Podgrzewana szyba tylna, odmgławiacze lusterek |
| F21 | 15 | Pompa paliwowa |
| F22 | 15 | Cewka zapłonowa;
Wtryskiwacze (1,2 l Duratec). |
| 20 | Jednostka sterująca silnika (1,3 l Duratorq) | |
| F23 | 20 | Jednostka sterująca ABS
(zasilanie jednostki sterującej + solenoidy) |
| F24 | 7,5 | +15 Sterownik ABS (zasilanie pompy);
EPS; Czujnik odchylenia. |
| F30 | 15 | Reflektory przeciwmgielne |
| F81 | 50 | Jednostka sterująca świec żarowych (1,3 l Duratorq) |
| F82 | – | Zapasowy |
| F83 | 50 | Podgrzewana szyba przednia |
| F84 | – | Zapasowy |
| F85 | 15 | Gniazdo przednie (z wtyczką zapalniczki lub bez) |
| F87 | 7,5 | +15 dla świateł cofania;
Debimetr; Obecność wody w czujniku oleju napędowego; Cewki przekaźników T02, T05, T14 i T19. |
| Nr | Amp [A] | Opis |
| T02 | 20 | Główne reflektory |
| T03 | 20 | Brzęczyki |
| T05 | 20 | Sprężarka do kondycjonera |
| T06 | 30 | Jednobiegowy wentylator chłodzący silnik |
| Wentylator chłodzący silnik o niskiej prędkości | ||
| T07 | 50 | Wentylator chłodzący silnik o dużej prędkości |
| T08 | 30 | Wentylator układu klimatyzacji |
| T09 | 30 | Układ sterowania silnikiem
(przekaźnik główny). |
| T10 | 20 | Podgrzewane siedzenia |
| T14 | 20 | Reflektory przeciwmgielne |
| T17 | 30 | Pompa paliwowa |
| T19 | 30 | Odmgławianie |
| T20 | – | Zapasowy |
| T30 | 50 | Podgrzewana szyba przednia |
| T31 | 30 | Gniazdo przednie
(z wtyczką zapalniczki lub bez). |
