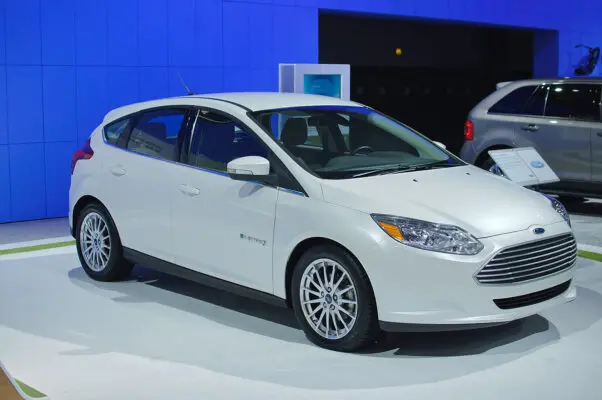

Ford Focus Electric (2011-2018) – skrzynka bezpieczników
Ford Focus Electric (2011-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fordzie Focusie Electric (2011-2018) to bezpiecznik F61 w skrzynce bezpiecznikowej w przedziale pasażerskim.
Skrzynka bezpieczników przedziału pasażerskiego
| Nr |
Ampery [A] |
Opis |
| F56 | – | – |
| F57 | – | – |
| F58 | – | – |
| F59 | 5 | Europa: pasywny system antykradzieżowy (dostawa) |
| F60 | 10 | Lampa wewnętrzna, pakiet przełączników drzwi kierowcy, lampka w schowku na rękawiczki, lampa oświetlenia otoczenia, dach księżycowy |
| F61 | 20 | Przednie gniazdo zapalniczki, tylne dodatkowe punkty zasilania |
| F62 | 5 | Czujnik deszczu, czujnik wilgotności, lusterko z funkcją automatycznego przyciemniania |
| F63 | – | – |
| F64 | – | – |
| F65 | 10 | Otwieranie pokrywy bagażnika |
| F66 | 20 | Zamek drzwi kierowcy, podwójne ryglowanie |
| F67 | 7,5 | Moduł interfejsu wyświetlacza przedniego, czujnik globalnego pozycjonowania, telefon Bluetooth i łączność sterowania głosowego, SYNC |
| F68 | 15 | Europa: Elektryczna blokada kolumny kierownicy |
| F69 | 5 | Zestaw wskaźników tablicy rozdzielczej |
| F70 | 20 | Centralny zamek |
| F71 | 10 | 11-14: Klimatyzacja |
| 7,5 | 14-18: Klimatyzacja | |
| F72 | 7,5 | Moduł sterujący na kierownicy |
| F73 | 5 | ’10-13: Sygnalizator dźwiękowy z podtrzymaniem bateryjnym (system alarmowy), pokładowy system diagnostyczny |
| 7,5 | ’13 -’18: złącze łącza danych | |
| F74 | 15 | Reflektor świateł drogowych |
| F75 | 15 | Przednia lampa przeciwmgielna |
| F76 | 10 | Światło cofania |
| F77 | 20 | Pompa spryskiwacza |
| F78 | 5 | Wyłącznik zapłonu, przycisk wyłącznika zapłonu, moduł pojazdu bezkluczykowego (zasilanie) |
| F79 | 15 | Jednostka audio, włącznik świateł awaryjnych, przyciski blokady drzwi |
| F80 | 20 | Szyberdach |
| F81 | 5 | Czujnik ruchu we wnętrzu, Odbiornik częstotliwości radiowych |
| F82 | 20 | Bezpiecznik masy (zasilanie przekaźnika pompy spryskiwacza przedniego), bezpiecznik masy (zasilanie przekaźnika pompy spryskiwacza tylnego) |
| F83 | 20 | Centralny zamek (ziemia) |
| F84 | 20 | Odryglowanie drzwi kierowcy (ziemia), podwójna blokada ziemi (ziemia) |
| F85 | 7,5 | Ogrzewanie klimatyzacji, Wyłącznik poduszki powietrznej pasażera, Wyłącznik podgrzewanych siedzeń, Dodatkowa nagrzewnica, Ręczny moduł nagrzewnicy klimatyzacji |
| F86 | 10 | System bezpieczeństwa, system dezaktywacji poduszki powietrznej pasażera |
| F87 | – | – |
| F88 | – | – |
| F89 | – | – |

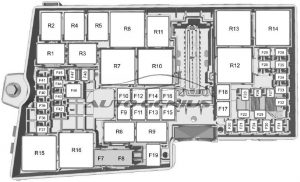

Skrzynka bezpiecznikowa komory silnika
| Nr |
Ampery [A] |
Opis |
| F7 | 40 | Układ przeciwblokujący, kontrola stabilności |
| F8 | 30 | Kontrola stabilności |
| F9 | – | – |
| F10 | 40 | Silnik dmuchawy |
| F11 | 40 | Pompa próżniowa |
| F12 | 40 | Przekaźnik sterowania silnikiem elektrycznym |
| F13 | 40 | Moduł sterujący ładowaniem akumulatora |
| F14 | 40 | Podgrzewacz płynu chłodzącego jeden |
| F15 | 30 | Moduł sterujący nadwozia |
| F 16 | 40 | Podgrzewacz płynu chłodzącego dwa |
| F17 | – | – |
| F18 | 20 | Wycieraczka przedniej szyby |
| F19 | 5 | Układ przeciwblokujący, kontrola stabilności |
| F20 | 15 | Klakson |
| F21 | 5 | Wyłącznik świateł stopu |
| F22 | 15 | System monitorowania baterii |
| F23 | 5 | Cewki przekaźników |
| F24 | 5 | Moduł przełącznika sterowania oświetleniem |
| F25 | – | – |
| F26 | 10 | Moduł sterujący układu napędowego |
| F27 | 15 | Pierścień światła portu ładowania |
| F28 | 5 | Monitor pompy próżniowej |
| F29 | – | – |
| F30 | 15 | Moduł kontroli momentu obrotowego |
| F31 | 10 | Złącze łącza danych |
| F32 | 10 | Zawór płynu chłodzącego Elektrozawór klimatyzacji, Elektrozawór agregatu chłodniczego |
| F33 | 10 | Europa: Moduł sterowania zespołem napędowym USA: Sprzężenie zwrotne PSR sprężarki klimatyzacji |
| F34 | 15 | Akumulator wysokiego napięcia |
| F35 | – | – |
| F36 | – | – |
| F37 | 5 | Dźwięk słyszalny przez pojazd dla pieszych |
| F38 | 15 | Moduł sterujący układu napędowego |
| F39 | 5 | Europa: poziomowanie reflektorów (lampy halogenowe) |
| 15 | USA: ’16-18: Podgrzewane siedzenie kierowcy | |
| F40 | 5 | Elektroniczne wspomaganie kierownicy |
| F41 | 20 | Moduł sterujący nadwozia |
| F42 | 15 | Wycieraczka tylnej szyby |
| F43 | 15 | Europa: poziomowanie reflektorów (lampy wyładowcze dużej intensywności), adaptacyjne oświetlenie przednie USA: światła do jazdy dziennej |
| F44 | – | – |
| F45 | 10 | Europa: Podgrzewane dysze spryskiwaczy |
| 15 | USA: ’16-18: Podgrzewane siedzenie pasażera | |
| F46 | – | – |
| F47 | 5 | Europa: czujnik temperatury w pojeździe |
| F48 | 5 | Bezpiecznik mechaniczny cewki przekaźnika |
| Przekaźnik | ||
| R1 | – | – |
| R2 | – | Klakson |
| R3 | – | – |
| R4 | – | Akumulator wysokonapięciowy, moduł sterujący silnika (czujnik stycznika) |
| R5 | – | – |
| R6 | – | – |
| R7 | – | Element grzejny chłodziwa trzeci |
| R8 | – | Element grzejny chłodziwa 1 i 2 |
| R9 | – | – |
| R10 | – | Pompa próżniowa |
| R11 | – | – |
| R12 | – | Elektroniczny moduł sterujący wentylatorem |
| R13 | – | Silnik dmuchawy |
| R14 | – | Sterowanie silnikiem elektrycznym |
| R15 | – | Pompa próżniowa |
| R16 | – | Zapłon |
Blok przekaźników topliwych
| Nr |
Ampery [A] |
Opis |
| F1 | 80 | Elektroniczne wspomaganie kierownicy |
| F2 | 150 | Przetwornica DC / DC |
| F3 | 100 | Skrzynka rozdzielcza mocy |
| F4 | 50 | Moduł sterujący nadwozia (zasilanie KL30A) |
| F5 | 70 | Element chłodzący akumulatora wysokiego napięcia, pierwszy i drugi |
| F6 | 70 | Skrzynka bezpieczników w przedziale ładunkowym |
| F7 | – | – |
| F8 | 50 | Wentylator chłodzący silnik elektryczny |
| F9 | 50 | Moduł sterujący nadwozia (dostawa) |
| F10 | 50 | Element trzeciego chłodziwa akumulatora wysokiego napięcia |
Skrzynka bezpieczników przedziału bagażowego
| Nr |
Ampery [A] |
Opis |
| F1 | 5 | Jednostka sterująca telematyka |
| F2 | 10 | ’10 -’14: moduł pojazdu bezkluczykowego |
| F3 | 5 | Klamki drzwi pojazdu bezkluczykowe |
| F4 | 25 | Szyba przednia (lewa), Centralny zamek (lewy przedni), Elektrycznie składane lusterko (lewe), Podgrzewane lusterko zewnętrzne (lewe) |
| F5 | 25 | Szyba przednia (prawa), Centralny zamek (przednia prawa), Elektrycznie składane lusterko (prawe), Podgrzewane lusterko zewnętrzne (prawe) |
| F6 | 25 | Tylne okno elektryczne (lewe) |
| F7 | 25 | Tylne okno elektryczne (prawe) |
| F8 | 10 | Europa: system alarmowy antykradzieżowy |
| 5 | USA: Przekaźnik zapłonu | |
| F9 | 25 | Fotel kierowcy ze wspomaganiem |
| F10 | 25 | Ogrzewana szyba tylna |
| F11 | 5 | Elektroniczny moduł sterujący akumulatora |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | – | – |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | – | – |
| F27 | – | – |
| F28 | – | – |
| F29 | 5 | Tylna kamera |
| F30 | 5 | Moduł pomocy przy parkowaniu |
| F31 | – | – |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Podgrzewane siedzenie (kierowca) |
| F35 | 15 | Podgrzewane siedzenie (pasażer z przodu) |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
| F45 | – | – |
| F46 | – | – |
| Przekaźnik | ||
| R1 | – | Tył 15 |
| R2 | – | Ogrzewana szyba tylna |
| R3 | – | Wycieraczka tylnej szyby |
| R4 | – | – |
| R5 | – | Europa: Sygnał dźwiękowy antykradzieżowy |
| R6 | – | – |
