Fiat Tipo (2016-2019…) – skrzynka bezpieczników

Fiat Tipo (2016-2019…) – schemat skrzynki bezpieczników

Rok produkcji: 2016, 2017, 2018, 2019.



Lokalizacja skrzynki bezpieczników

Bezpieczniki są zgrupowane w czterech jednostkach sterujących: na desce rozdzielczej, pod deską rozdzielczą (5 drzwi / Kombi), w komorze silnika i wewnątrz bagażnika.

Komora silnika

Skrzynka bezpieczników znajduje się z boku akumulatora.

Numer identyfikujący komponent elektryczny odpowiadający każdemu bezpiecznikowi jest pokazany na okładce

Deska rozdzielcza

Wersja z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się po lewej stronie kolumny kierownicy.

Aby uzyskać dostęp do bezpieczników, zdejmij zatrzask i pociągnij do siebie.

Wersja z kierownicą po prawej stronie : Jednostka sterująca znajduje się po lewej stronie za schowkiem na rękawiczki.

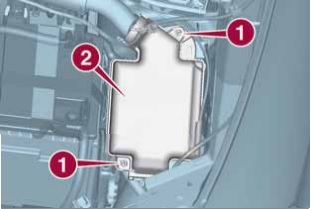

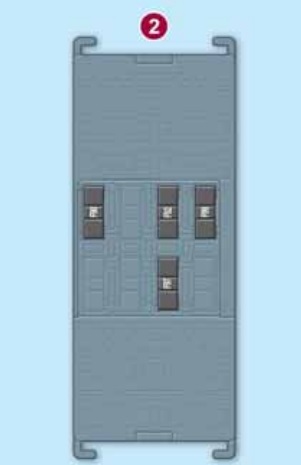

Aby uzyskać dostęp do jednostki sterującej, należy obrócić schowek na rękawiczki, uwalniając blokady blokujące 1.

Pod jednostką sterującą na desce rozdzielczej

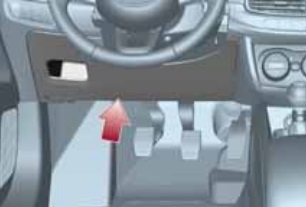

Jednostka sterująca znajduje się po lewej stronie pod deską rozdzielczą.

Skrzynka bezpieczników bagażnika

4 drzwi:

Wersja 5-drzwiowa / Kombi:
Otwórz tylną klapę / tylną klapę, a następnie przesuń część wewnętrznej pokrywy i uzyskaj dostęp do bezpieczników w skrzynce bezpieczników.

Schematy skrzynek bezpieczników

2016, 2017, 2018

Komora silnika

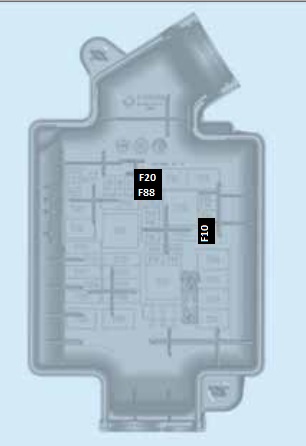

Przyporządkowanie bezpieczników w komorze silnika (2016, 2017, 2018)

Zobacz również:  Fiat Barchetta (2002-2005) - skrzynka bezpieczników
Nr Amp [A] Opis
F10 15 Klakson dwutonowy
F85 10 Regulacja lędźwiowego fotela kierowcy
F88 7.5 Podgrzewane lusterka
F20 30 Ogrzewana szyba tylna
Deska rozdzielcza

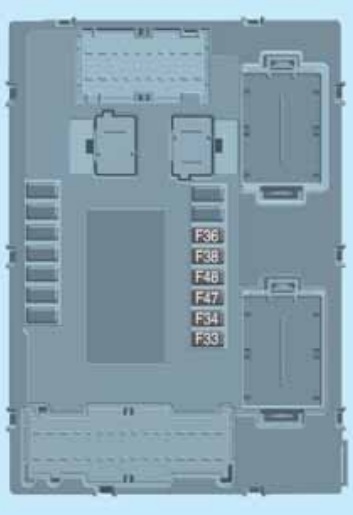

Przyporządkowanie bezpieczników w skrzynce bezpieczników deski rozdzielczej (2016, 2017, 2018)

Nr Amp [A] Opis
F47 25 Szyba przednia elektryczna (po stronie kierowcy)
F48 25 Szyba przednia elektryczna (po stronie pasażera)
F36 15 Zasilanie systemu Uconnect ™,

systemu klimatyzacji,

systemu EOBD,

portu USB / AUX,

elementów sterujących na kierownicy.

F38 20 Urządzenie Dead Lock

(odblokowywanie drzwi po stronie kierowcy);

Odblokowywanie drzwi;

Centralny zamek;

Elektryczne odblokowywanie klapy tylnej.

F43 20 Pompa spryskiwacza szyby przedniej
F33 25 Elektrycznie sterowana szyba tylna lewa
F34 25 Elektryczna szyba tylna prawa
Pod deską rozdzielczą

Przyporządkowanie bezpieczników Pod deską rozdzielczą (2016, 2017, 2018)

Zobacz również:  Fiat Strada (2007-2017) – skrzynka bezpieczników
Nr Amp [A] Opis
1 7.5 Odblokowywanie przednich drzwi (po stronie kierowcy)
2 7.5 Odblokowywanie przednich drzwi (po stronie pasażera)
3 7.5 Odblokowywanie tylnych drzwi (lewe)
4 7.5 Odblokowywanie tylnych drzwi (prawe)
Bagażnik

Przydział bezpieczników w bagażniku (2016, 2017, 2018)

Nr Amp [A] Opis
F97 15 Tylne gniazdo 12 V.
F99 10 Ogrzewanie przedniego siedzenia kierowcy
F92 10 Ogrzewanie przednich siedzeń po stronie pasażera
F90 10 Regulacja lędźwi przedniego fotela kierowcy
