Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fiacie Strada (2007-2017) to bezpiecznik F44 w skrzynce bezpiecznikowej.
Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą, po lewej stronie kierownicy.
| Opis | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła mijania | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lewe światło mijania;
Korektor ustawienia reflektorów. |
F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie świateł cofania;
Cewki przełączników przekaźników na skrzynce bezpieczników w komorze silnika; Ręczny układ klimatyzacji. |
F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 zasilanie sterowania oświetleniem zewnętrznym | F32 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zasilanie wyłącznika świateł hamowania
(sygnał NC). |
F35 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła hamowania;
Węzeł tablicy rozdzielczej. |
F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Centralny zamek | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 do oświetlenia dachowego;
Oświetlenia schowka, radia |
F39 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca ABS | F42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wycieraczka szyby przedniej;
Pompa dwudrożna. |
F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gniazdo zasilania;
Zapalniczka. |
F44 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektryczna szyba przednia lewa | F47 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektryczna szyba przednia prawa | F48 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +15 dostaw usług w zakresie radia,
lusterek elektrycznych, oświetlenia centralnych i bocznych paneli sterujących, oświetlenia elektrycznego sterowania lusterkami. |
F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System poduszek powietrznych | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + zasilanie oświetlenia tablicy rejestracyjnej,
oświetlenia sterowania nagrzewnicą, gniazdka elektrycznego – oświetlenia zapalniczki, oświetlenia radia, |
F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kierunkowskazy;
Światła awaryjne; Węzeł tablicy rozdzielczej. |
F53 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

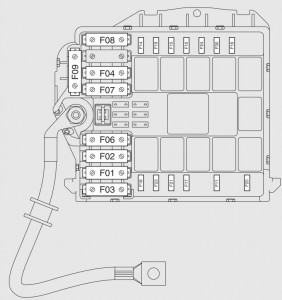

| Opis | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podgrzewanie wtyczki | F00 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skrzynka bezpieczników na desce rozdzielczej –
podstawowa. |
F01 | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skrzynka bezpieczników na desce rozdzielczej –
opcjonalnie. |
F02 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stacyjka | F03 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| System antypoślizgowy | F04 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pojedyncza prędkość –
pierwsza prędkość wentylatora chłodnicy. |
F06 | 30/40 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pojedyncza prędkość –
druga prędkość wentylatora chłodnicy. |
F07 | 40/60 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wentylator klimatyzacji | F08 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | f10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Generator prędkościomierza;
Elektrozawór kanistra; Jednostka sterująca podgrzewaniem; Obciążenia wtórne; Układ sterowania silnikiem. |
F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prawe światło drogowe | F14 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lewe światło drogowe | F15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca silnika;
przełącznik przekaźnika układu sterowania silnikiem; przełącznik zdalnego sterowania układu chłodzenia silnika. |
F 16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca silnika (zasilanie),
zespół zaworu elektromagnetycznego pompy oleju napędowego. |
F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednostka sterująca silnika | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sprężarka klimatyzacji | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podgrzewany filtr | F20 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pompa paliwa, układ odcinający | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dodatkowe reflektory | F23 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z zapłonem +15 biegun dodatni | F24 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Światła przeciwmgielne | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(*) Dla wersji / rynków, gdzie przewidziano
W Fiat Strada (2007-2017) tego obwodu pilnuje pozycja F44 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja F51 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) znajdziesz go tutaj: pozycja F21 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) za ten obwód odpowiada pozycja F43 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Strada (2007-2017) tego obwodu pilnuje pozycja F38 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) znajdziesz go tutaj: pozycja F06 w skrzynce: skrzynka bezpieczników w komorze silnika oraz pozycja F07 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) za ten obwód odpowiada pozycja F31 w skrzynce: skrzynka bezpieczników na desce rozdzielczej, pozycja F08 w skrzynce: skrzynka bezpieczników w komorze silnika, pozycja F19 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Strada (2007-2017) tego obwodu pilnuje pozycja F12 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja F13 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) znajdziesz go tutaj: pozycja F47 w skrzynce: skrzynka bezpieczników na desce rozdzielczej oraz pozycja F48 w skrzynce: skrzynka bezpieczników na desce rozdzielczej. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Strada (2007-2017) za ten obwód odpowiada pozycja F30 w skrzynce: skrzynka bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
