Abarth Grande Punto (2007-2010) – skrzynka bezpieczników
Abarth Grande Punto (2007-2010) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009, 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Abarth Grande Punto (2007-2010) to bezpiecznik 31 w skrzynce bezpiecznikowej.

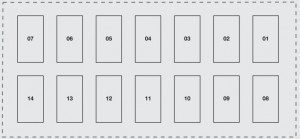

Skrzynka bezpieczników na desce rozdzielczej
| Opis | Nr | Amp [A] |
| Wolny | 01 | – |
| Tablica przyrządów Power + akumulator;
Gniazdo diagnostyczne EOBD. |
02 | 10 |
| Akumulatorowy system dźwiękowy Power +,
Jednostka sterująca zestawu głośnomówiącego z rozpoznawaniem głosu i technologią Bluetooth®; Jednostka sterująca dla systemu audio Hi-Fi. |
03 | 15 |
| Włącznik zasilania + akumulatora | 04 | 7,5 |
| Moc pompy silnika spryskiwacza szyby przedniej i tylnej | 05 | 20 |
| Zasilanie siłownika tylnej klapy | 05 | 15 |
| Zasilanie dla siłowników silnikowych zamka drzwi;
Siłowników silnikowych zamka martwego. |
07 | 20 |
| Wolny | 08 | – |
| Zasilanie przedniego światła sufitowego,
tylnego światła sufitowego, światła bagażnika, światła kałuży, światła dodatkowego. |
09 | 10 |
| Sterownik elektrycznego wspomagania
kierownicy Power + na klucz. |
10 | 7,5 |
| Power + kluczyk na tablicy przyrządów;
Włącznik pedału hamulca (obwód sterowania światłami hamowania); Włącz pedał sprzęgła |
11 | 7,5 |
| Sterownik układu hamulcowego Power + z kluczykiem;
Układ VDC; Włącznik pedału hamulca. |
12 | 7,5 |
| Kluczowa jednostka sterująca systemu
poduszek powietrznych Power+ |
13 | 10 |
| Podświetlenie bocznych przycisków zasilania + przycisk;
Kontrolki na kierownicy; Środkowy panel przycisków (sterowanie ASR i dioda LED) |
14 | 7,5 |
| Oświetlenie panelu przycisków Power + na lampie sufitowej;
panel przycisków podgrzewania przednich siedzeń (sterowanie systemem i dioda LED); Czujnik deszczu. |
14 | 7,5 |
| Klawisz Power + jednostka sterująca szyberdachem;
Jednostka sterująca czujnika ciśnienia w oponach; Jednostka sterująca zestawu głośnomówiącego z rozpoznawaniem głosu i technologią Bluetooth®; Jednostka sterująca systemu czujników parkowania. |
14 | 7,5 |

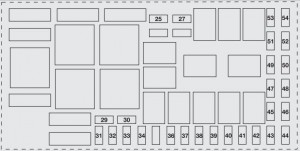

Skrzynka bezpieczników w komorze silnika
| Opis | Nr | Amp [A] |
| Zasilanie + akumulator układu hamulcowego
(zawory elektromagnetyczne) |
53 | 30 |
| Moc lewego światła mijania;
Urządzenie do ustawiania reflektorów. |
38 | 10 |
| Moc prawego światła mijania | 39 | 10 |
| Moc lewych świateł drogowych | 40 | 10 |
| Moc prawego światła drogowego | 41 | 10 |
| Kluczowa jednostka sterująca silnikiem Power + | 47 | 7,5 |
| Chłodnica przedziału pasażerskiego Power + key;
Elektroniczna jednostka sterująca szyby kierowcy; Lusterka boczne sterowane elektrycznie; Światło cofania (wersja 1.4 8v Dualogic) |
48 | 7,5 |
| Wolny | 46 | – |
| Moc dla dodatkowych obciążeń układu diagnostyki silnika | 34 | 15 |
| Moc dla podstawowych obciążeń układu diagnostyki silnika
(cewki zapłonowe, wtryskiwacze, sterownik silnika – wersje Multijet). |
30 | 15 |
| Moc sterownika silnika (silnik 1.4) | 33 | 10 |
| Moc pompy silnika paliwowego | 51 | 15 |
| Zasilanie przednich świateł przeciwmgielnych | 25 | 15 |
| Moc pompy silnika spryskiwaczy reflektorów | 27 | 30 |
| Moc dla klaksonu jednotonowego | 37 | 15 |
| Zasilanie sprężarki kondycjonera | 42 | 7,5 |
| Moc dla rozrusznika (magnes + 50) | 49 | 30 |
| Zasilanie elektrozaworu suwakowego (silnik 1.4 16V) | 29 | 7,5 |
| Jednostka sterująca chłodzeniem wewnętrznym
Power + akumulator. |
54 | 7,5 |
| Jednostka sterująca silnikiem Power + akumulator | 32 | 7,5 |
| Gniazdo przednie,
Zapalniczka. |
31 | 20 |
| Światło cofania Power + kluczyk;
Sterownik świec żarowych; Przepływomierz; Czujnik obecności wody w oleju napędowym. |
45 | 10 |
| Zasilanie elektrycznych urządzeń odmrażających
lusterka zewnętrzne. |
43 | 10 |
| Moc silnika podnośnika szyby pasażera z przodu | 26 | 20 |
| Moc silnika podnośnika szyby kierowcy | 28 | 20 |
| Wolny | 52 | – |
| Wolny | 44 | – |

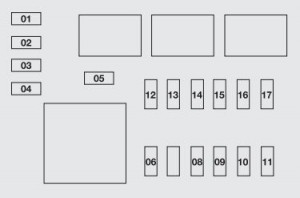

Skrzynka bezpieczników w bagażniku
| Opis | Nr | Amp [A] |
| Wolny | 01 | – |
| Wolny | 02 | – |
| Wolny | 03 | – |
| Moc silnika regulacji lędźwi fotela kierowcy | 04 | 10 |
| Zasilanie dla wyjścia prądu rozruchowego | 05 | 15 |
| Wolny | 06 | – |
| Wolny | 07 | – |
| Moc do podgrzewacza fotela kierowcy | 08 | 10 |
| Zasilanie zespołu ogrzewania siedzenia pasażera | 09 | 10 |
| Moc + akumulator silnik szyby w prawych tylnych drzwiach | 10 | 20 |
| Moc + akumulator silnik szyby w lewych tylnych drzwiach | 11 | 20 |
| Wolny | 12 | – |
| Wolny | 13 | – |
| Wolny | 14 | – |
| Jednostka sterująca systemu monitorowania ciśnienia w
oponach Power + akumulator |
15 | 10 |
| Akumulatorowy subwoofer systemu hi-fi Power + | 16 | 20 |
| Power + akumulatorowy system szyberdachu | 17 | 20 |
