Fiat Scudo (2006-2016) – skrzynka bezpieczników
Fiat Scudo (2006-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Fiacie Scudo (2006-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej.

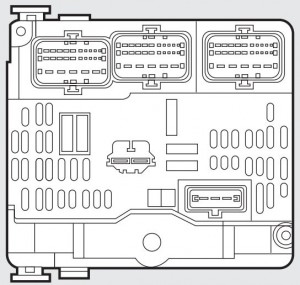

Skrzynka bezpieczników na desce rozdzielczej po stronie pasażera
| Opis | Nr | Amp [A] |
| Wycieraczka tylnej szyby | F1 | 15 |
| Wolny | F2 | – |
| Jednostka sterująca poduszką powietrzną | F3 | 5 |
| Urządzenie do regulacji reflektorów;
Gniazdo diagnostyczne; Sterownik ESP; Wentylacja; Pompa filtra cząstek stałych; Czujnik skrętu. |
F4 | 10 |
| Elektryczne lusterko wsteczne;
Elektrycznie sterowane okno pasażera. |
F5 | 30 |
| Zasilanie przedniej szyby | F6 | 30 |
| Oświetlenie sufitowe;
Oświetlenie schowka podręcznego. |
F7 | 5 |
| Wielofunkcyjny wyświetlacz;
Syrena alarmowa; Nagłośnienie; Zmieniarka CD; Radiotelefon; Jednostka sterująca usługami przyczepy; Jednostka sterująca ochroną pracowników panelu. |
F8 | 20 |
| Zapalniczka;
Wylot w przestrzeni ładunkowej. |
F9 | 10 |
| Tylna listwa ozdobna;
Urządzenie startowe; Tablica przyrządów. |
F10 | 30 |
| Gniazdo diagnostyczne;
Jednostka sterująca systemu antykradzieżowego. |
F11 | 15 |
| Zestaw główny wolny;
Jednostka sterująca poduszką powietrzną. |
F12 | 15 |
| Jednostka sterująca pracą silnika;
Jednostka sterująca narzędziami przyczepy. |
F13 | 5 |
| Czujnik deszczu;
Tablica przyrządów z automatyczną aklimatyzacją; Wentylacja tylnej części kabiny (łączone wyposażenie). |
F14 | 15 |
| Blokowanie/odblokowywanie drzwi | F15 | 30 |
| Wolny | F 16 | – |
| Odszranianie podgrzewanej szyby tylnej i
lusterek bocznych. |
F17 | 40 |
Skrzynka bezpieczników w komorze silnika
| Opis | Nr | Amp [A] |
| Sterownik silnika;
Urządzenie doprowadzające paliwo i powietrze; Zespół wentylatora. |
F1 | 20 |
| Klakson | F2 | 15 |
| Pompa spryskiwacza szyby przedniej i tylnej | F3 | 10 |
| Pompa spryskiwacza reflektorów | F4 | 20 |
| Urządzenie doprowadzające paliwo | F5 | 15 |
| Styk dodatkowego pedału hamulca;
Wspomaganie kierownicy. |
F6 | 10 |
| ABS/ESP | F7 | 10 |
| Stacyjka | F8 | 20 |
| Styk głównego pedału hamulca | F9 | 10 |
| Urządzenie doprowadzające
paliwo i powietrze. |
F10 | 30 |
| Wentylacja z przodu | F11 | 40 |
| Wycieraczki | F12 | 30 |
| Jednostka kontroli mediów | F13 | 40 |
| Wolny | F14 | 30 |
Skrzynka bezpieczników w przedziale pasażerskim (na akumulatorze)
| Opis | Nr | Amp [A] |
| System ogrzewania siedzeń | F1 | 30 |
| Gniazdo 12V – siedzenia trzeciego rzędu
(łączone mocowanie). |
F2 | – |
| Jednostka sterująca usługami przyczepy i
jednostka sterująca ochroną pracowników panelu. |
F3 | 40/50 |
| Wolny | F4 | – |
| Zamki do drzwi skrzydłowych | F36 | 15 |
| Zamki do drzwi skrzydłowych | F37 | 10 |
| Wycieraczka tylnej szyby na drzwiach skrzydłowych | F38 | 20 |
| Wentylacja tylnej części przedziału pasażerskiego
(łączone wyposażenie). |
F39 | – |
| Składane lusterka | F40 | 5 |
Dodatkowa skrzynka bezpieczników
| Opis | Nr | Amp [A] |
| Wolny | F1 | 15 |
| Opcjonalny generator i
przekaźnik kontaktowy. |
F2 | 15 |
| Moc przyczepy | F3 | 15 |
| Stała moc dla przekształtników | F4 | 15 |
| Światła awaryjne | F5 | 40 |
