Citroen C5 II (2007) – skrzynka bezpieczników
Citroen C5 II (2007) – schemat skrzynki bezpieczników
Rok produkcji: 2007.
Bezpiecznik zapalniczki (gniazdo zasilania) w Citroënie C5 II (2007) to bezpiecznik F9 w skrzynce bezpiecznikowej (skrzynka C).
Istnieją dwie skrzynki bezpieczników, jedna pod deską rozdzielczą i jedna pod maską.
Skrzynka bezpieczników pod tablicą rozdzielczą
Aby uzyskać dostęp do bezpieczników pod deską rozdzielczą, otwórz schowek, a następnie zdejmij pokrywę schowka.
Skrzynka bezpieczników pod deską rozdzielczą (skrzynka A)
| Nr | Ampery [A] | Opis |
| G29 | – | – |
| G30 | 5 | Podgrzewane lusterka wsteczne |
| G31 | 5 | Sensor deszczu i jasności |
| G32 | 5 | Lampki ostrzegawcze niezapiętego
pasa bezpieczeństwa. |
| G33 | 5 | Lusterka wsteczne elektrochromatyczne |
| G34 | 20 | Szyberdach |
| G35 | 5 | Oświetlenie drzwi pasażera;
Regulacja lusterka wstecznego pasażera. |
| G36 | – | – |
| G37 | 25 | Podgrzewane przednie
siedzenie podgrzewane. |
| G38 | 25 | Elektryczny fotel kierowcy |
| G39 | 40 | Elektryczny fotel pasażera;
Wzmacniacz HIFI |
| G40 | 3 | Zasilanie modułu przekaźnika przyczepy |
Bezpieczniki deski rozdzielczej (skrzynka B)
| Nr | Ampery [A] | Opis |
| G36 | 15 | 6-biegowa automatyczna skrzynia biegów |
| 5 | 4-biegowa automatyczna skrzynia biegów | |
| G37 | 10 | Światła do jazdy dziennej;
Gniazdo diagnostyczne. |
| G38 | 3 | ESP |
| G39 | 10 | Zawieszenie hydrauliczne |
| G40 | 3 | Wyłącznik STOP |
Bezpieczniki deski rozdzielczej (skrzynka C)
| Nr | Ampery [A] | Opis |
| F3 | 5 | Poduszki powietrzne |
| F4 | 10 | Automatyczna skrzynia biegów;
Dodatkowa nagrzewnica (Diesel); Elektrochromatyczne lusterka wsteczne. |
| F5 | 30 | Szyba przednia;
Dach otwierany; Oświetlenie drzwi pasażera; Regulacja lusterka wstecznego pasażera. |
| F6 | 30 | Tylna szyba |
| F7 | 5 | Oświetlenie lusterka kosmetycznego;
Oświetlenie schowka podręcznego; Lampy wewnętrzne. |
| F8 | 20 | Radio;
Zmieniarka płyt CD; Elementy sterujące przy kierownicy; Wyświetlacz; Wykrywanie niskiego ciśnienia opon. |
| F9 | 30 | Zapalniczka;
Przednie gniazdo 12V. |
| F10 | 15 | Alarm;
Elementy sterujące na kierownicy, sygnalizacja i kontrola wycierania ekranu. |
| F11 | 15 | Niskoprądowy przełącznik antykradzieżowy |
| F12 | 15 | Elektryczny fotel kierowcy;
Tablica przyrządów; Kontrolki niezapiętego pasa bezpieczeństwa; Elementy sterujące klimatyzacją. |
| F13 | 5 | Moduł przekaźnika silnika;
Przekaźnik wyłączający pompę zawieszenia hydraulicznego; Zasilanie ECU poduszki powietrznej. |
| F14 | 15 | Czujnik deszczu i jasności;
Wspomaganie parkowania; Elektryczny fotel pasażera; Moduł przekaźnika przyczepy; Kalkulator wzmacniacza HIFI; Zestaw głośnomówiący; System ostrzegania o opuszczeniu pasa ruchu. |
| F17 | 40 | Podgrzewana szyba tylna;
Zewnętrzne podgrzewane lusterka wsteczne. |
| FSH | BOCZNICA | CUSTOMER PARK SHUNT |

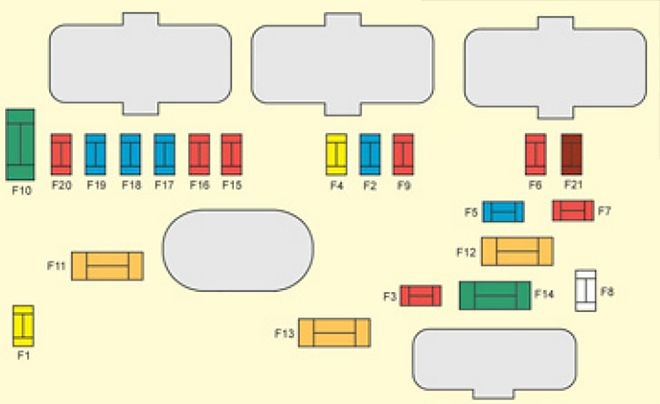

Skrzynka bezpieczników w komorze silnika
Aby uzyskać dostęp do skrzynki bezpieczników w komorze silnika, odkręć każdą śrubę o 1/4 obrotu.
| Nr | Ampery [A] | Opis |
| F1 | 20 | Jednostka sterująca silnika |
| F2 | 15 | Klakson |
| F3 | 10 | Pompa płynu do spryskiwaczy |
| F4 | 10 | Pompa spryskiwacza reflektorów |
| F5 | 15 | Rozrusznik |
| F6 | 10 | Miernik przepływu powietrza;
Reflektory kierunkowe; Gniazdo diagnostyczne. |
| F7 | 10 | Blokada dźwigni automatycznej skrzyni biegów;
Wspomaganie kierownicy. |
| F8 | 25 | Rozrusznik |
| F9 | 10 | Wyłącznik sprzęgła;
Wyłącznik STOP, |
| F10 | 30 | Rozrusznik |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wycieraczki |
| F13 | 40 | Zasilanie BSI (zapłon włączony) |
| F14 | 30 | – |
| F15 | 10 | Prawe światła drogowe |
| F 16 | 10 | Światła drogowe z lewej strony |
| F17 | 15 | Światła mijania prawe |
| F18 | 15 | Światła mijania lewe |
| F19 | 15 | Rozrusznik |
| F20 | 10 | Rozrusznik |
| F21 | 5 | Rozrusznik |
Bezpieczniki na akumulatorze (wszystkie silniki oprócz V6 HDI)
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się na akumulatorze, zdejmij i zdejmij pokrywę.
| Nr | Ampery [A] | Opis |
| F6 | 25 | Tylne gniazdo 12V |
| F7 | 15 | Światła przeciwmgielne |
| F8 | 20 | Dodatkowy palnik (Diesel) |
| F9 | 30 | Elektryczny hamulec postojowy |
