Audi Q7 4M (2016-2020…) – skrzynka bezpieczników
Audi Q7 4M (2016-2020…) – schemat skrzynki bezpieczników
Rok produkcji: 2016, 2017, 2018, 2019, 2020.
Lokalizacja skrzynki bezpieczników
Przedział pasażerski
W kabinie znajdują się dwie bloki bezpieczników:
Pierwsza znajduje się z lewej strony kokpitu.
Drugi znajduje się w podnóżku kierowcy w pojazdach z kierownicą po lewej stronie lub za pokrywą w przestrzeni na nogi pasażera z przodu w pojazdach z kierownicą po prawej stronie.
Bagażnik

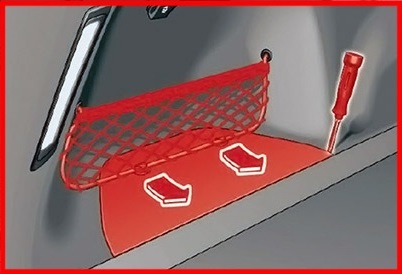

Znajduje się za panelem podłogowym po lewej stronie tylnej komory.
Schematy skrzynki bezpieczników
2016, 2017, 2018 i 2019

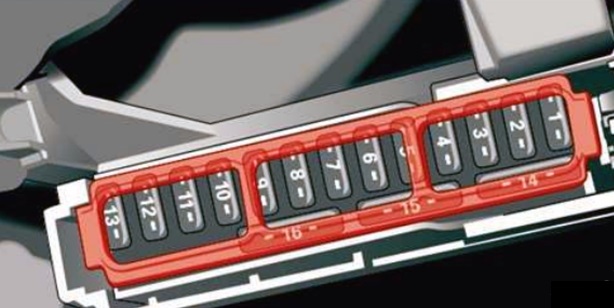

Panel bezpieczników w kokpicie
Przyporządkowanie bezpieczników po lewej stronie deski rozdzielczej (2016-2019)
| Nr | Opis |
|---|---|
| 2 | Telefon |
| 4 | Wyświetlacz Head-up |
| 5 | Interfejs muzyczny Audi;
Port ładowania USB. |
| 6 | Elementy sterujące przednią klimatyzacją |
| 7 | Blokada kolumny kierownicy |
| 8 | Wyświetlacz systemu Infotainment |
| 9 | Zestaw wskaźników |
| 10 | Jednostka Infotainment |
| 11 | 2016-2018:
Włącznik światła; 2019: Włącznik światła; Panel przełączników. |
| 12 | Elektronika kolumny kierownicy |
| 14 | System Infotainment |
| 15 | Regulacja kolumny kierownicy ze wspomaganiem |
| 16 | Ogrzewanie kierownicy |
Panel bezpieczników na nogi
Ruch lewostronny
Kierownica z prawej strony

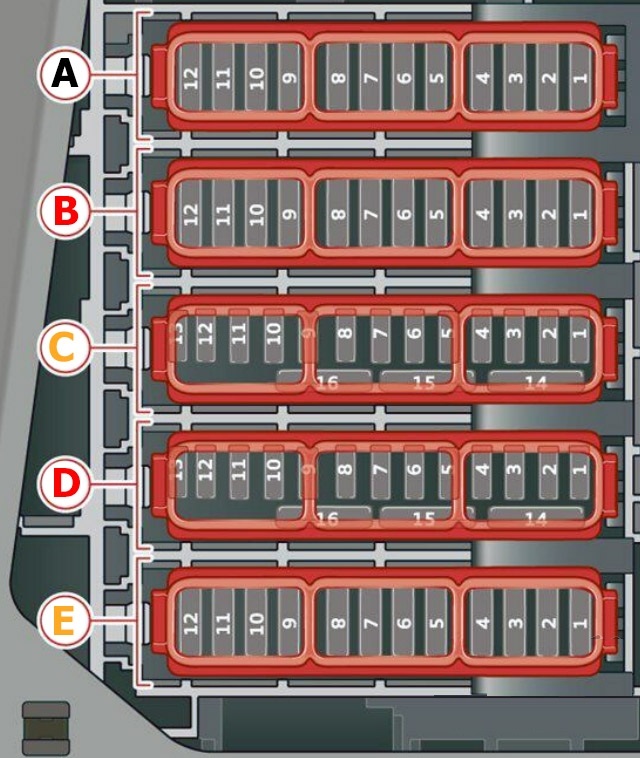

Przyporządkowanie bezpieczników w przestrzeni na nogi kierowcy / pasażera z przodu (2016-2019)
| Nr | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| A2 | Czujnik masowego przepływu powietrza;
Regulacja wałka rozrządu; Pompa chłodnicy powietrza doładowującego. |
| A3 | 2016-2018:
Drzwi wydechowe; Wtryskiwacze paliwa; Wlot chłodnicy; 2019: Wtryskiwacze paliwa; Nagrzewnica obudowy wału korbowego. |
| A4 | 2016-2018:
Pompa próżniowa; Pompa ciepłej wody; Czujnik cząstek stałych; Czujnik biodiesla; 2019: Pompa próżniowa; Pompa ciepłej wody; Drzwi wydechowe; Czujnik ozonu. |
| A5 | Czujnik światła hamowania |
| A6 | Zawory silnika;
Regulacja wałka rozrządu. |
| A7 | 2016-2018:
Podgrzewany czujnik tlenu; Czujnik masowego przepływu powietrza; 2019: Podgrzewane czujniki tlenu. |
| A8 | 2016-2018:
Pompa wodna; Pompa wysokiego ciśnienia; Zawór regulacyjny wysokiego ciśnienia; 2019: Pompa wodna. |
| A9 | Pompa ciepłej wody |
| A10 | Czujnik ciśnienia oleju;
Czujnik temperatury oleju. |
| A11 | Czujnik położenia pedału sprzęgła |
| A12 | Zawory silnika |
| A13 | Wentylator chłodnicy |
| A14 | Wtryskiwacze paliwa |
| A15 | 2016-2018:
Cewki zapłonowe; 2019: Cewki zapłonowe; Podgrzewane czujniki tlenu. |
| A16 | Pompa paliwowa |
| Panel bezpieczników B (czerwony) | |
| B1 | Cewki zapłonowe |
| B2 | Zawory silnika |
| B5 | Mocowanie silnika |
| B6 | 2016-2018:
Nieużywany; 2019: System połączeń alarmowych |
| B7 | Tablica przyrządów |
| B8 | System klimatyzacji (dmuchawa) |
| B10 | 2016-2018:
Nieużywany; 2019: Dynamiczne sterowanie. |
| Panel bezpieczników C (czarny) | |
| C1 | Ogrzewanie przednich foteli |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych drzwi przednich |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C9 | Elektronika prawego reflektora |
| C10 | Spryskiwacze szyby przedniej;
Spryskiwacze reflektorów. |
| C11 | Moduł sterujący lewych tylnych drzwi |
| Panel bezpieczników D (brązowy) | |
| D1 | Wentylacja siedzenia;
Ogrzewanie siedzenia; Lusterko wsteczne; System klimatyzacji; Elementy sterujące układu klimatyzacji tylnej. |
| D2 | Brama;
System kontroli klimatu. |
| D3 | 2016-2018:
Siłownik dźwięku; Regulacja dźwięku wydechu; 2019: Nieużywany |
| D4 | Zawór ogrzewania transmisyjnego |
| D5 | Start silnika |
| D8 | Asystent noktowizyjny;
HomeLink (mechanizm otwierania drzwi garażowych). |
| D9 | Adaptacyjny tempomat |
| D11 | Kamera wideo |
| D12 | Reflektor Matrix LED i prawy reflektor LED |
| D13 | Reflektor Matrix LED i lewy reflektor LED |
| D14 | Wycieraczka tylnej szyby |
| D16 | 2016-2018:
Nieużywany; 2019: Przygotowanie Rear Seat Entertainment |
| Panel bezpieczników E (czerwony) | |
| E1 | System alarmowy antykradzieżowy |
| E2 | Moduł sterujący silnika |
| E3 | Podparcie lędźwi |
| E 4 | Mechanizm wyboru automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Elektromechaniczny hamulec postojowy |
| E7 | Moduł sterujący bramą |
| E8 | Oświetlenie podsufitki wewnętrznej |
| E10 | Moduł sterujący poduszką powietrzną |
| E11 | Elektroniczna kontrola stabilizacji (ESC) |
| E12 | Złącze diagnostyczne;
Czujnik światła i deszczu. |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych drzwi przednich |
| E15 | Sprężarka klimatyzacji |
Skrzynka bezpieczników przedziału bagażowego
Przydział bezpieczników w bagażniku (2016-2019)
| Nr | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| A5 | Zawieszenie pneumatyczne |
| A6 | Automatyczna skrzynia |
| A8 | Ogrzewanie tylnych siedzeń |
| A9 | Lewe światła tylne |
| A10 | Napinacz pasa bezpieczeństwa lewy |
| A11 | Centralny zamek |
| A12 | Elektryczna pokrywa bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Sterowanie dmuchawą tylną |
| B2 | Wzmacniacz dźwięku |
| B3 | 2016-2018:
Ogrzewanie AdBlue; 2019: Nieużywany. |
| B4 | Panel sterowania tylnego układu klimatyzacji |
| B5 | Zaczep przyczepy (prawe światło) |
| B7 | 2016-2018:
Zaczep do przyczepy; 2019: Nieużywany |
| B8 | Zaczep przyczepy (lewe światło) |
| B9 | Zaczep przyczepy (gniazdo) |
| B10 | Sportowy dyferencjał |
| B11 | 2016-2018:
Ogrzewanie AdBlue; 2019: Nieużywany |
| B12 | Siedzenia w trzecim rzędzie |
| Panel bezpieczników C (brązowy) | |
| C2 | Telefon |
| C3 | Podparcie lędźwi |
| C4 | Asystent boczny Audi |
| C5 | 2016-2018:
Nieużywany; 2019: Przygotowanie Rear Seat Entertainment. |
| C7 | 2016-2018:
Nieużywany; 2019: Otwarcie i uruchomienie pojazdu (NFC). |
| C8 | Inteligentny moduł (zbiornik) |
| C9 | Odtwarzacz CD / DVD |
| C12 | HomeLink (mechanizm otwierania drzwi garażowych) |
| C13 | Kamera cofania;
Kamery peryferyjne. |
| C14 | Prawe światła tylne |
| C16 | Prawy napinacz pasa bezpieczeństwa |
| Panel bezpieczników D (czerwony) | |
| D1-D16 | Nieużywany |
2020
Panel bezpieczników w kokpicie
Przyporządkowanie bezpieczników po lewej stronie deski rozdzielczej (2020)
| Nr | Opis |
|---|---|
| 2 | Audi Phone Box |
| 3 | System klimatyzacji;
System zapachowy; Czujnik cząstek stałych, jonizator. |
| 4 | Wyświetlacz Head-up |
| 5 | Interfejs muzyczny Audi;
Gniazda USB. |
| 7 | Blokada kolumny kierownicy |
| 8 | Przedni wyświetlacz MMI |
| 9 | Zestaw wskaźników |
| 10 | Napęd MMI / DVD |
| 11 | Włącznik światła;
Panele przełączników. |
| 12 | Elektronika kolumny kierownicy |
| 13 | Kontrola głośności |
| 14 | Moduł sterujący systemu MMI Infotainment |
| 15 | Regulacja kolumny kierownicy |
| 16 | Ogrzewanie kierownicy |
Panel bezpieczników na nogi
Ruch lewostronny
Kierownica z prawej strony
Przyporządkowanie bezpieczników w przestrzeni na nogi kierowcy / pasażera (2020)
| Nr | Opis |
|---|---|
| Panel bezpieczników A (brązowy) | |
| A2 | Elementy silnika |
| A3 | Elementy silnika |
| A4 | Elementy silnika |
| A5 | Czujnik światła hamowania |
| A6 | Elementy silnika |
| A7 | Elementy silnika |
| A8 | Elementy silnika |
| A9 | Elementy silnika |
| A10 | Czujnik ciśnienia oleju;
Czujnik temperatury oleju. |
| A11 | Elementy silnika |
| A12 | Elementy silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | Czujniki silnika |
| A16 | Pompa paliwowa |
| Panel bezpieczników B (czerwony) | |
| B1 | Cewki zapłonowe |
| B3 | Ogrzewanie wysokonapięciowe |
| B4 | Kompresor |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący układu spryskiwaczy szyby przedniej |
| B7 | Tablica przyrządów |
| B8 | System klimatyzacji;
Dmuchawa świeżego powietrza. |
| B9 | Moduł sterujący systemów wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | Rozruch silnika;
Sprzęgło silnika elektrycznego. |
| B12 | Prawy reflektor |
| Panel bezpieczników C (czarny) | |
| C1 | Ogrzewanie przednich foteli |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych drzwi przednich |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C8 | Lewy reflektor |
| C9 | Elektronika prawego reflektora |
| C10 | Spryskiwacze szyby przedniej;
Spryskiwacze reflektorów. |
| C11 | Moduł sterujący lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D (brązowy) | |
| D1 | Wentylacja fotela;
Elektronika fotela; Lusterko wsteczne; Panel sterowania klimatyzacją tylną; Złącze diagnostyczne. |
| D2 | Moduł sterujący układu elektrycznego pojazdu;
Moduł sterujący bramy. |
| D3 | Regulacja dźwięku siłownika i dźwięku wydechu |
| D4 | Zawór chłodzenia płynu przekładniowego |
| D5 | Uruchomienie silnika;
Silnik elektryczny. |
| D8 | Asystent noktowizyjny;
Aktywna stabilizacja przechyłu. |
| D9 | Adaptacyjny asystent jazdy;
Przedni radar. |
| D10 | Dźwięk z zewnątrz |
| D11 | Asystent na skrzyżowaniach;
Systemy wspomagające kierowcę. |
| D12 | Prawy reflektor |
| D13 | Lewy reflektor |
| D16 | Przygotowanie do Rear Seat Entertainment |
| Panel bezpieczników E (czerwony) | |
| E1 | System alarmowy antykradzieżowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przedniego siedzenia, podparcie lędźwi |
| E 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Moduł sterowania bramą (diagnostyka) |
| E8 | Moduł sterujący elektroniką dachową |
| E10 | Moduł sterujący poduszką powietrzną |
| E11 | Elektroniczna kontrola stabilizacji (ESC);
System zapobiegający blokowaniu kół podczas hamowania (ABS). |
| E12 | Złącze diagnostyczne;
Czujnik światła i deszczu. |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych drzwi przednich |
| E15 | Sprężarka układu klimatyzacji |
Skrzynka bezpieczników przedziału bagażowego
Przydział bezpieczników w bagażniku (2020)
| Nr | Opis |
|---|---|
| Panel bezpieczników A (czarny) | |
| A5 | Zawieszenie pneumatyczne |
| A6 | Automatyczna skrzynia |
| A7 | Ogrzewanie tylnych siedzeń;
Panel sterowania klimatyzacją tylną. |
| A8 | Regulacja siedzenia w trzecim rzędzie |
| A9 | Lewe światło tylne |
| A10 | Przedni napinacz pasa po stronie kierowcy |
| A11 | Centralny zamek w pokrywie bagażnika;
Klapka wlewu paliwa; Osłona bagażnika. |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B (czerwony) | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin, aktywator dźwięku |
| B4 | Panel sterowania tylnego układu klimatyzacji |
| B5 | Światło prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwolnienie zaczepu przyczepy |
| B8 | Lampka lewego zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Oczyszczanie spalin, regulacja prawego tylnego siedzenia |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C (brązowy) | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Audi Phone Box;
Antena dachowa. |
| C3 | Elektronika przedniego siedzenia, prawe podparcie lędźwi |
| C4 | Asystent boczny |
| C5 | Przygotowanie do Rear Seat Entertainment |
| C6 | System monitorowania ciśnienia w oponach |
| C8 | Odbiornik radiowy ogrzewania postojowego;
Monitoring zbiornika paliwa. |
| C10 | Tuner telewizyjny;
Moduł wymiany danych i sterowania telematycznego. |
| C11 | Otwieranie i uruchamianie pojazdu (NFC) |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania;
Kamery peryferyjne. |
| C14 | Centralny zamek;
Prawe światło tylne. |
| C15 | Tylny napinacz pasa bezpieczeństwa po stronie pasażera |
| C16 | Przedni napinacz pasa po stronie pasażera |
| Panel bezpieczników D (czerwony) | |
| D1 | Aktywna stabilizacja przechyłów |
| D6 | Konwerter napięcia |
| D9 | Pomocniczy moduł sterujący akumulatora |
| D15 | Moduł sterujący termozarządzaniem |
| Panel bezpieczników E (brązowy) | |
| E7 | Ogrzewanie przednich foteli |
| E9 | Oczyszczanie spalin |
| E10 | Ogrzewanie tylnych siedzeń;
Panel sterowania klimatyzacją tylną. |
| E12 | Oczyszczanie spalin |
