Tesla Model S (2014) (wersja europejska) – skrzynka bezpieczników
Tesla Model S (2014) – schemat skrzynki bezpieczników (wersja europejska)
Rok produkcji: 2014.

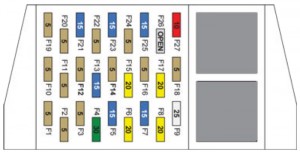

Skrzynka bezpieczników 1
| Bezpiecznik | Amp [A] | Opis |
| F1 | 5 | Czujnik akcesoriów;
Radio; Hub USB. |
| F2 | 5 | System poziomowania reflektorów
(tylko pojazdy z zawieszeniem cewkowym UE/Chiny) |
| F3 | 5 | Światła próżności;
Lusterko wsteczne. |
| F4 | 30 | Zewnętrzne ogrzewanie tylnych siedzeń
(opcja zimnej pogody) |
| F5 | 15 | Ogrzewanie siedzenia (siedzenie kierowcy) |
| F6 | 20 | Podstawowy wzmacniacz audio |
| F7 | 15 | Ogrzewanie siedzenia (przednie siedzenie pasażera) |
| F8 | 20 | Wysokiej jakości wzmacniacz audio |
| F9 | 25 | Szyberdach |
| F10 | 5 | Bierne pasy bezpieczeństwa |
| F11 | 5 | Przełączniki na kierownicy |
| F12 | 5 | Czujnik trybu jazdy i prędkości zbaczania
(kontrola stabilności / trakcji) |
| F13 | 15 | Park wycieraczek |
| F14 | 5 | Falownik napędowy |
| F15 | 20 | Elektryczny hamulec postojowy |
| F 16 | 5 | Czujniki parkowania / martwego pola |
| F17 | 20 | Elektryczny hamulec postojowy |
| F18 | 5 | Nieużywany |
| F19 | 5 | Czujnik HVAC w pojeździe |
| F20 | 5 | Logika nagrzewnicy powietrza w kabinie |
| F21 | 15 | Pompa płynu chłodzącego akumulatora 1 |
| F22 | 5 | Siłowniki wlotowe |
| F23 | 15 | Pompa płynu chłodzącego w układzie napędowym |
| F24 | 5 | Klimatyzacja w kabinie |
| F25 | 15 | Pompa płynu chłodzącego akumulatora 2 |
| F26 | – | Nieużywany |
| F27 | 10 | Kontroler termiczny |
Skrzynka bezpieczników 2
| Nr | Amp [A] | Opis |
| F28 | 25 | Silnik podnoszenia szyby (prawy tył) |
| F29 | 10 | Moc stycznika |
| F30 | 25 | Silnik podnoszenia szyby (prawy przód) |
| F31 | – | Nieużywany |
| F32 | 10 | Sterowanie drzwiami (prawa strona) |
| F33 | – | Nieużywany |
| F34 | 30 | Ogrzewanie tylnych środkowych siedzeń;
Spryskiwacz / wycieraczka; Odmrażanie (opcja zimna). |
| F35 | 15 | Gniazdo zasilania 12V |
| F36 | 25 | Zawieszenie pneumatyczne |
| F37 | 25 | Silnik podnoszenia szyby (lewy tył) |
| F38 | 5 | Pamięć fotela kierowcy |
| F39 | 25 | Silnik podnoszenia szyby (lewy przód) |
| F40 | 5 | Klamki drzwi tylnych |
| F41 | 10 | Sterowanie drzwiami (lewa strona) |
| F42 | 30 | Elektryczna winda załadowcza |
| F43 | 5 | Stały czujnik mocy;
Włącznik hamulca. |
| F44 | 5 | Ładowarka (port ładowania) |
| F45 | 20 | Wejście pasywne (klaksony) |
| F46 | 30 | Kontrole ciała (grupa 2) |
| F47 | 5 | Oświetlenie schowka na rękawiczki |
| F48 | 10 | Kontrole ciała (grupa 1) |
| F49 | 5 | Tablica przyrządów |
| F50 | 5 | Syrena;
Czujnik wtargnięcia / przechyłu (tylko Europa). |
| F51 | 20 | Ekran dotykowy |
| F52 | 30 | Ogrzewana szyba tylna |
| F53 | 5 | System zarządzania baterią |
| F54 | – | Nieużywany |
| F55 | 30 | Elektryczny fotel przedni lewy |
| F56 | 30 | Elektryczny prawy przedni fotel |
| F57 | 25 | Wentylator kabiny |
| F58 | – | Nieużywany |
| F59 | – | Nieużywany |
Skrzynka bezpieczników 3
| Bezpiecznik | Amp [A] | Opis |
| F71 | 40 | Wentylator skraplacza (lewy) |
| F72 | 40 | Wentylator skraplacza (prawy) |
| F73 | 40 | Pompa próżniowa |
| F74 | 20 | Szyna napędowa 12V (kabina) |
| F75 | 5 | Wspomaganie kierownicy |
| F76 | 5 | ABS |
| F77 | 25 | Kontrola stabilności |
| F78 | 20 | Reflektory – światła drogowe / mijania |
| F79 | 30 | Światło – zewnętrzne / wewnętrzne |
Skrzynka bezpieczników 4
| Bezpiecznik | Amp [A] | Opis |
| F101 | 15 | Ogrzewanie lewego tylnego siedzenia |
| F102 | 15 | Ogrzewanie prawego tylnego siedzenia |
| F103 | 5 | Sterowanie ogrzewaniem środkowego tylnego siedzenia |
| F104 | 15 | Ogrzewanie środkowych tylnych siedzeń |
| F105 | 15 | Odmrażacz wycieraczek |
| F106 | – | Nieużywany |
Skrzynka bezpieczników 4 Jeśli Model S jest wyposażony w opcję zimnej pogody, dodatkowa skrzynka bezpieczników (4) znajduje się pod panelem poszycia po stronie kierowcy.
